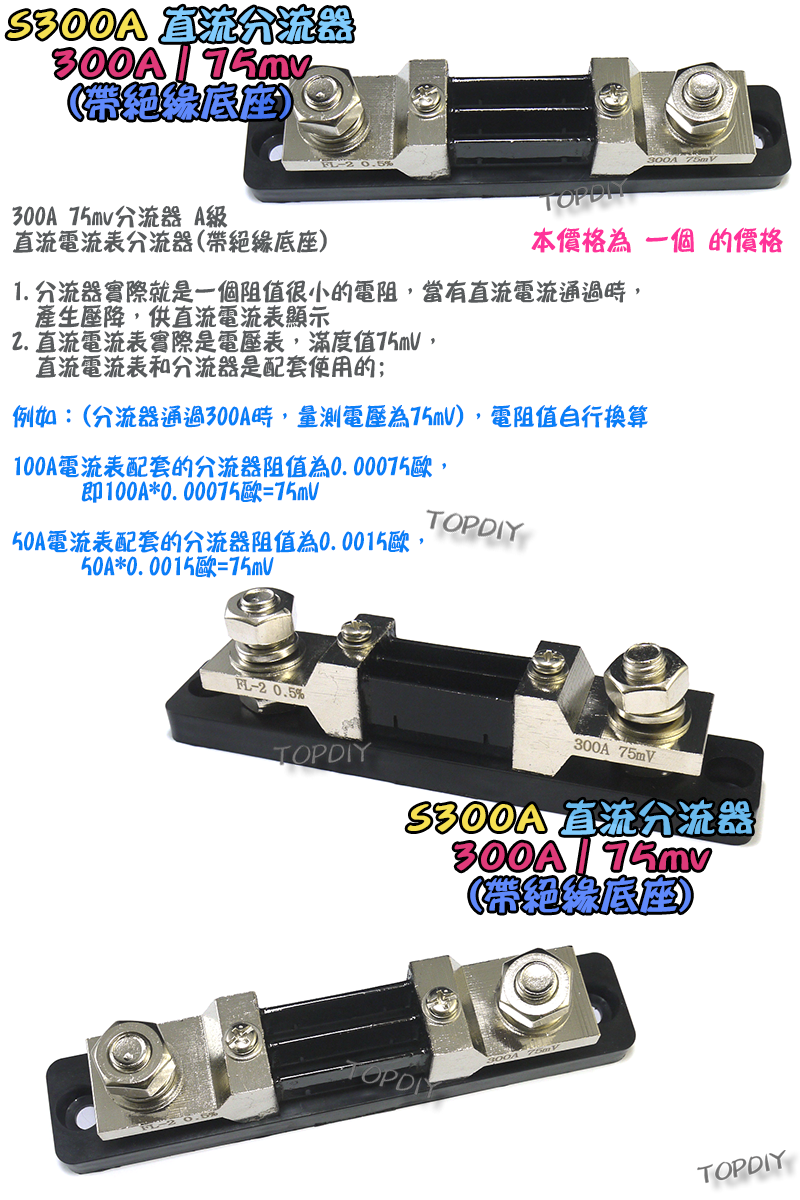

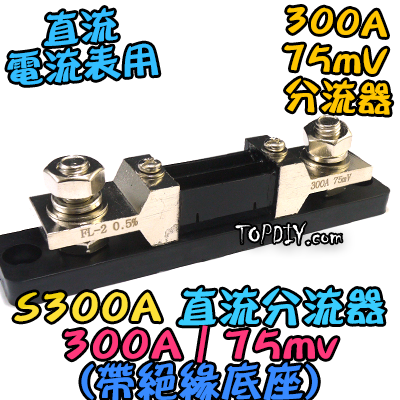

300A帶絕緣底座【TopDIY】S300A 直流分流器 分流器 75mv 電流表 DC 直流 電壓電流表 電表 電流
NT$ 314
【TopDIY】S300A 直流分流器，適用於300A/75mV直流電流測量，採用精密錳銅片與銅接頭焊接構造，帶絕緣底座設計，FL-2型系列具備0.5級精度，專業電流表配套使用，尺寸緊湊安裝便利。
缺貨中
想收到到貨通知？請聯繫客服
DESCRIPTION
商品特色
• 精密FL-2型系列分流器，精度達0.5級，測量準確可靠
• 採用錳銅片與銅接頭焊接構造，導電性能優良，耐腐蝕性佳
• 帶絕緣底座設計，安全性高，避免意外接觸導電部分
• 四個螺栓固定端子，接線穩固，適合大電流應用
• 標準75mV輸出，可搭配各種直流電流表使用
• 緊湊型設計，安裝空間需求小，適合各種電路配置
規格說明
型號S300A
額定電流300A
額定輸出75mV
精度等級0.5級
分流器尺寸127 x 26 mm（長x寬）
底座尺寸156 x 30 mm
材質錳銅片、銅接頭、絕緣底座
工作原理
分流器實際為一個阻值很小的電阻，當直流電流通過時產生壓降，供直流電流表顯示。直流電流表實際是電壓表，滿偏值75mV。直流電流表和分流器需配套使用，例如：
• 100A電流表配套的分流器阻值為0.00075歐：100A×0.00075歐=75mV
• 50A電流表配套的分流器阻值為0.0015歐：50A×0.0015歐=75mV
• 100A電流表配套的分流器阻值為0.00075歐：100A×0.00075歐=75mV
• 50A電流表配套的分流器阻值為0.0015歐：50A×0.0015歐=75mV
適用場景
• 直流電源系統電流監控
• 電池充放電電流測量
• 太陽能發電系統電流檢測
• 電動車充電樁電流監測
• 工業直流電路電流測量
• 實驗室電流測試應用
注意事項
• 安裝前請確認電路斷電狀態
• 分流器兩端接線需有兩組連線端子，分別用於電流線連接和測量儀表連接
• 二次電壓的取樣點不能從非取樣點取得
• 請依照電流表規格選擇對應的分流器
• 使用過程中避免超載，以確保測量精度和使用壽命
