高低觸發 可調【TopDIY】RL21 2路10A 繼電器 模組 光耦隔離 常開 常閉 驅動板 直流 交流 模塊 擴展板
NT$ 63

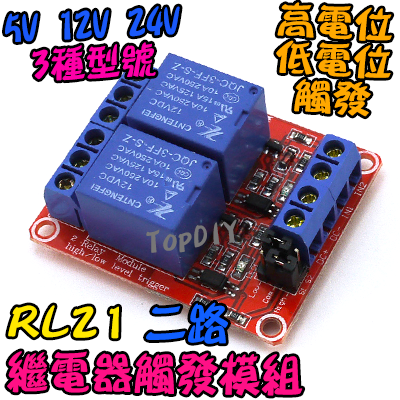

RL21 2路繼電器模組，支援5V/12V/24V三種電壓規格，10A大電流負載能力。具備光耦隔離保護、高低電位觸發可選、常開常閉接點設計，適合直流交流電路控制，電子專案開發首選。
請先選擇規格
DESCRIPTION
商品特色
• 三種電壓規格：5V/12V/24V可選，適應不同電路需求
• 10A大電流負載：直流20V/10A，交流125V/10A(250V/10A)輸出能力
• 光耦隔離保護：有效隔離控制電路與負載電路，提升安全性
• 高低電位觸發可調：COM接點可選擇High或Low電位觸發方式
• 雙接點設計：提供常開(NO)、常閉(NC)、公共端(COM)接點
• 狀態指示燈：綠色電源燈、紅色繼電器狀態指示燈
規格說明
工作電壓5V/12V/24V可選
繼電器負載直流20V/10A，交流125V/10A
靜態電流5mA(各電壓規格)
觸發電流5V:190mA / 12V:80mA / 24V:50mA
PCB尺寸長50×寬41×高16.5mm
安裝孔徑4個3.1mm固定孔，間距44.5mm×36.5mm
接線說明

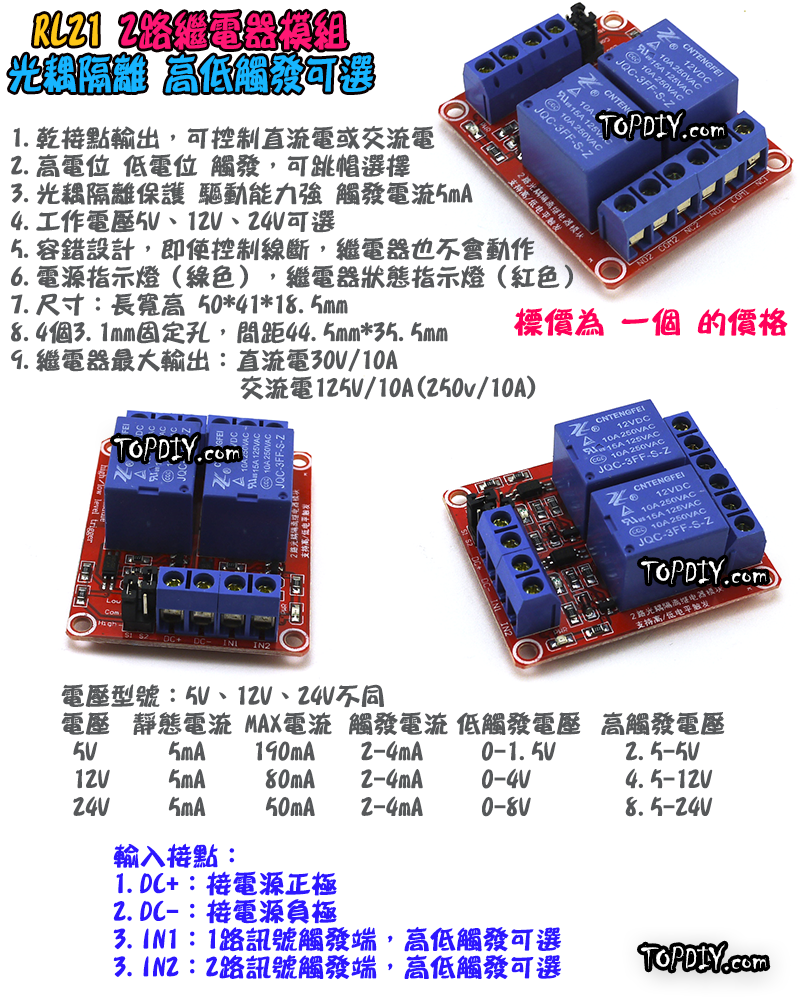

輸入端(控制側)：
• DC+：接電源正極
• DC-：接電源負極
• IN1：1路繼電器觸發端(高低電位可選)
• IN2：2路繼電器觸發端(高低電位可選)

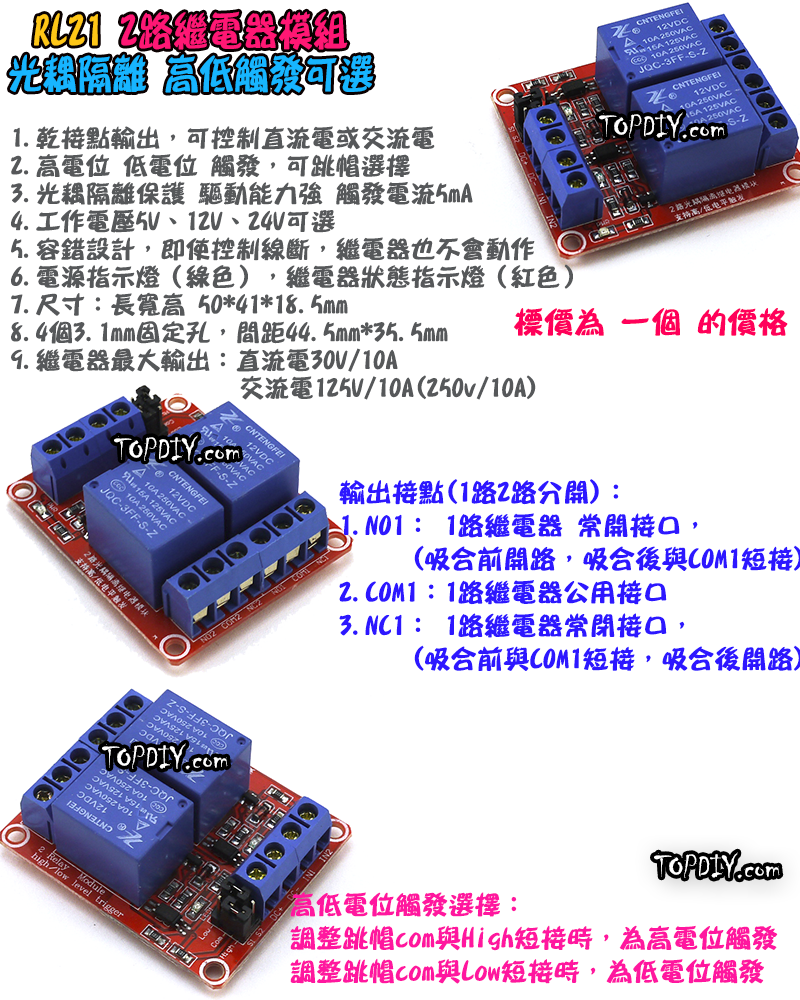

輸出端(1路繼電器)：
• NO1：1路繼電器常開接點(吸合前開路，吸合後與COM1短接)
• COM1：1路繼電器公用接點
• NC1：1路繼電器常閉接點(吸合前與COM1短接，吸合後開路)
適用場景
• 單片機控制系統：Arduino、樹莓派等開發板擴展
• 家電控制：電燈、風扇、馬達等設備開關控制
• 工業自動化：感測器信號放大、設備聯動控制
• 智慧家居：遠程控制開關、定時控制系統
• 電子專案：DIY電路製作、實驗室教學使用
產品優勢
• 乾接點輸出：可控制直流或交流電路，應用範圍廣泛
• 光耦隔離：驅動能力強，繼電器電流5mA，提供電路保護
• 容錯設計：即使控制線斷路，繼電器也不會動作
• 視覺化狀態：LED指示燈清楚顯示電源及繼電器工作狀態
• 穩定可靠：工業級元件設計，長期穩定運作
