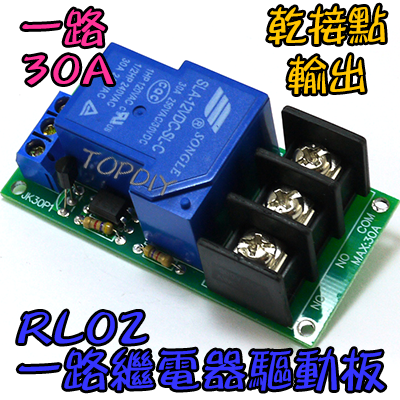

30A一路【TopDIY】RL02 繼電器驅動板 模組 直流控交流 直流控直流 觸發 模塊 擴流 電流 擴展板
NT$ 74
TopDIY RL02 30A繼電器驅動板，提供直流控制交流或直流輸出功能，支援12V/24V工作電壓，乾接點設計可控制一條線路的導通或中斷，適合小型設備控制高電壓大電流電路應用。
請先選擇規格
DESCRIPTION
商品特色
• 30A大電流輸出，具備乾接點設計可控制一條線路的導通或中斷
• 可達成直流控制直流或直流控制交流，負載能力達20A
• 本模組帶有常開和常閉觸點輸出，接線更靈活
• 提供12V、24V兩種型號選擇（繼電器不同）
• 低電位觸發，繼電器吸合；高電位或斷線時繼電器為斷開
• 適合小型設備控制高電壓大電流的電路應用

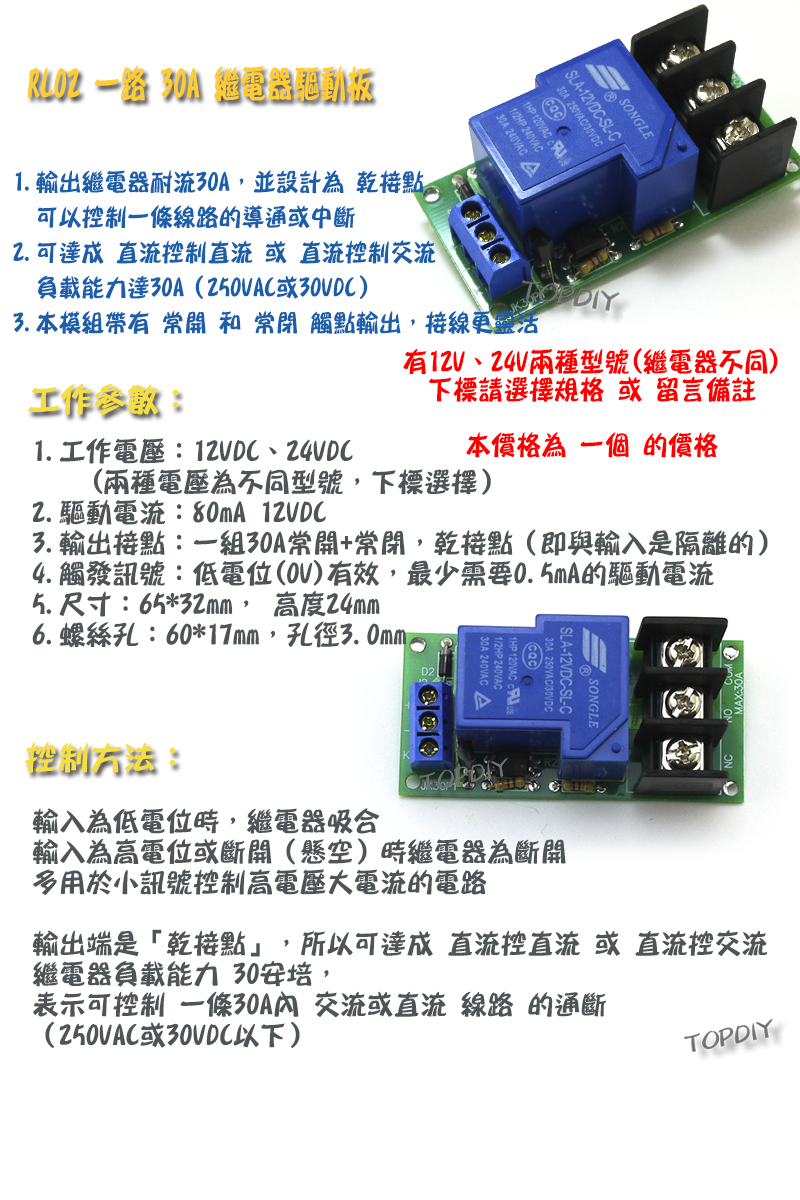

規格說明
工作電壓12VDC、24VDC（兩種電壓為不同型號，下標請選擇）
驅動電流60mA 12VDC
輸出接點一組30A常開+常開，乾接點（即與輸入是隔離的）
觸發訊號低電位(0V)有效，最少需要0.5mA的驅動電流
尺寸64×32mm，高度24mm
螺絲孔60×17mm，孔徑3.0mm

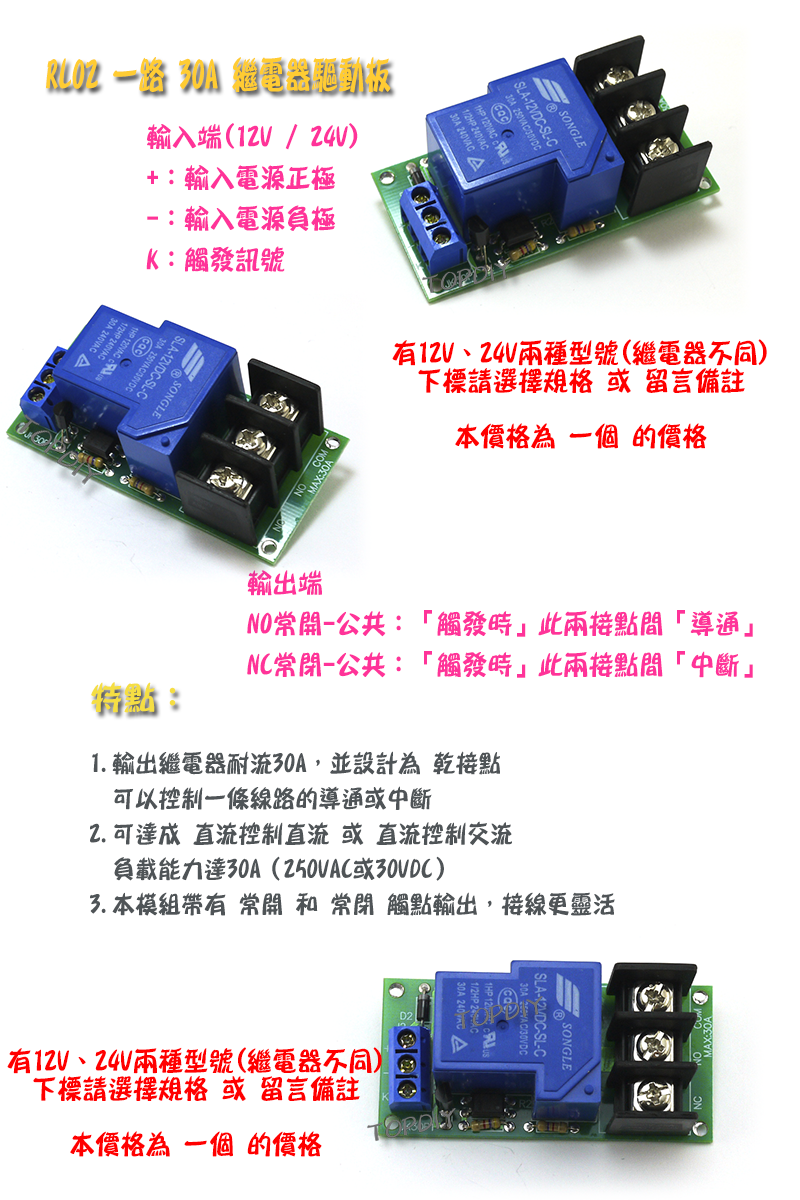

接線說明
輸入端（12V / 24V）：
• + ：輸入電源正極
• - ：輸入電源負極
• K ：觸發訊號
輸出端：
• NO常開-公共：「觸發時」此兩接點間「導通」
• NC常開-公共：「觸發時」此兩接點間「中斷」
控制方式
• 輸入為低電位時，繼電器吸合
• 輸入為高電位或斷線（懸空）時繼電器為斷開
• 多用於小型設備控制高電壓大電流的電路
• 輸出端是「乾接點」，所以可達成直流控直流或直流控交流
• 繼電器負載能力30安培，表示可控制一條30A的交流或直流線路的通斷（250VAC或30VDC以下）
適用場景
• 自動化設備控制系統
• 電機啟停控制
• 照明設備開關控制
• 工業設備電源切換
• Arduino、樹莓派等開發板擴展應用
