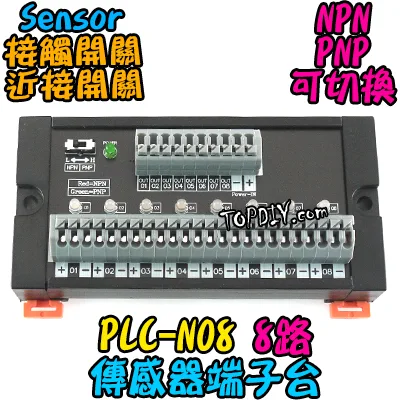

8位【TopDIY】PLC-N08 端子台 近接開關 傳感器 感測器 NPN PNP 匯流排 快接
NT$ 477
TopDIY PLC-N08 8路傳感器端子台，專為近接開關設計的專業接線解決方案。支援NPN/PNP可切換、快接端子設計、適用0510管型端子，提供穩定的訊號傳輸與便捷的安裝體驗。
DESCRIPTION
商品特色
• 8路傳感器接線端子台，可同時連接多組近接開關
• NPN/PNP極性可切換設計，相容性佳適用範圍廣
• 快接端子設計，無需工具即可快速安裝與拆卸
• 適用0510管型端子，標準化接線規格
• 標準DIN軌道安裝，便於整合至控制櫃中
• 清楚的接線標示，降低配線錯誤機率

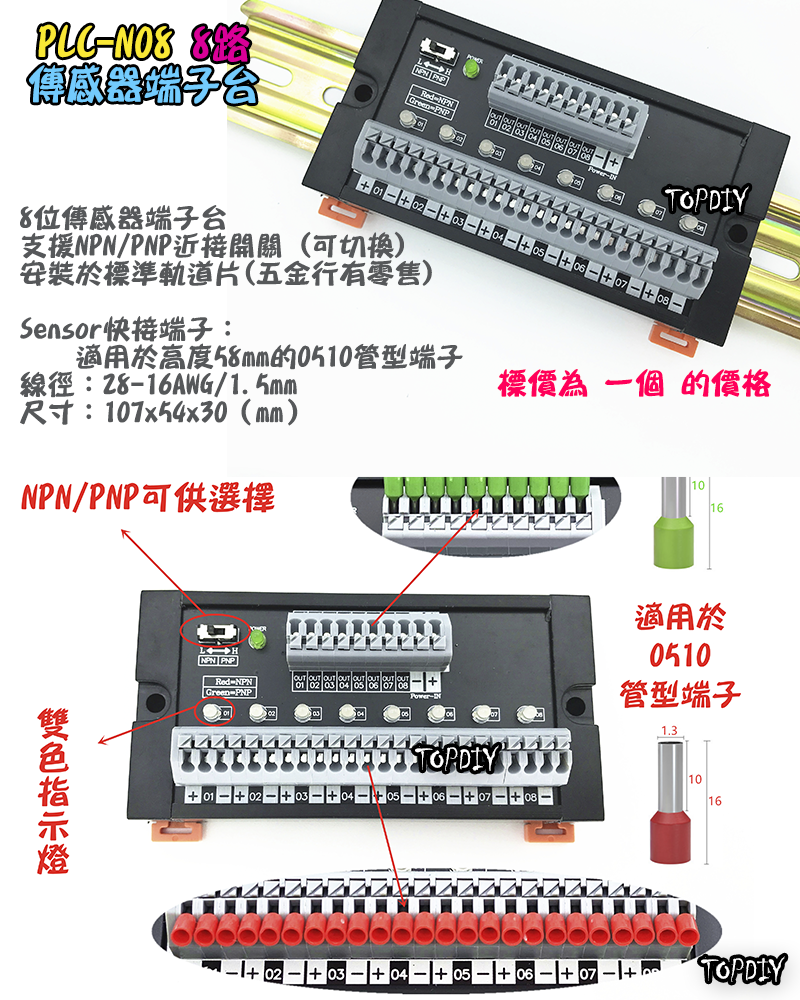

規格說明
型號PLC-N08
通道數8路
尺寸107×64×30 (mm)
接線方式快接端子
端子規格適用高度16mm的0510管型端子
線徑2.5 (-6AWG) / 1.5mm
極性NPN/PNP可切換
適用場景
• PLC控制系統的傳感器訊號整合
• 工業自動化設備的近接開關接線
• 機械設備的感測器訊號匯集
• 控制櫃內的訊號分配與管理
• 生產線上的多點檢測系統

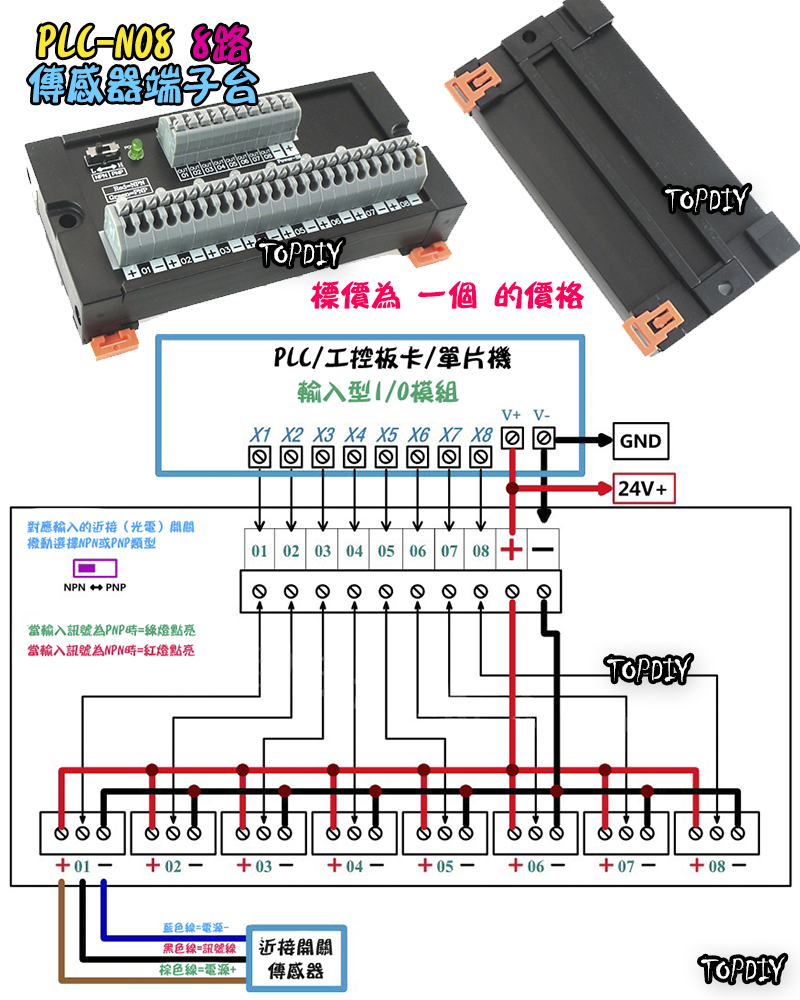

接線說明
• 上排端子：連接PLC/工控板卡的輸入端（X1-X8）
• 下排端子：連接傳感器的訊號線（+01至+08）
• 電源接線：24V+/GND供電端子
• 極性切換：透過跳線設定NPN或PNP模式
• 雙色端子標示：方便識別正負極接線
安裝方式
• 標準35mm DIN軌道安裝
• 卡扣式固定機構，安裝穩固可靠
• 軌道安裝於標準控制櫃內
• 可與其他軌道式元件組合使用
