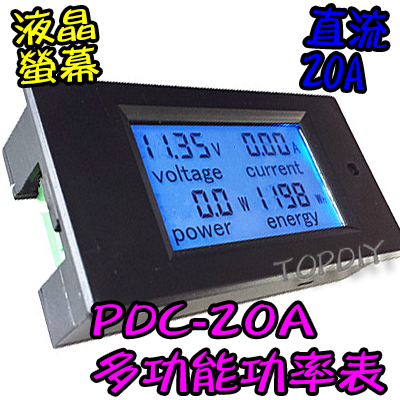

液晶【TopDIY】PDC-20A 直流功率表 (電壓 電流 功率 電量) 電壓電流表 DC 功率計 電表 電力監測儀
NT$ 349
PDC-20A 直流功率表配備大型 LCD 液晶螢幕，可同時顯示電壓、電流、功率、電量四項數值，支援 6.5-100VDC 電壓範圍及 0-20A 電流測量。內建分流器設計，具備電壓報警、電量清零、背光控制等多項實用功能，適用於電源供應器、充電器、電池等直流電力監測應用。
DESCRIPTION

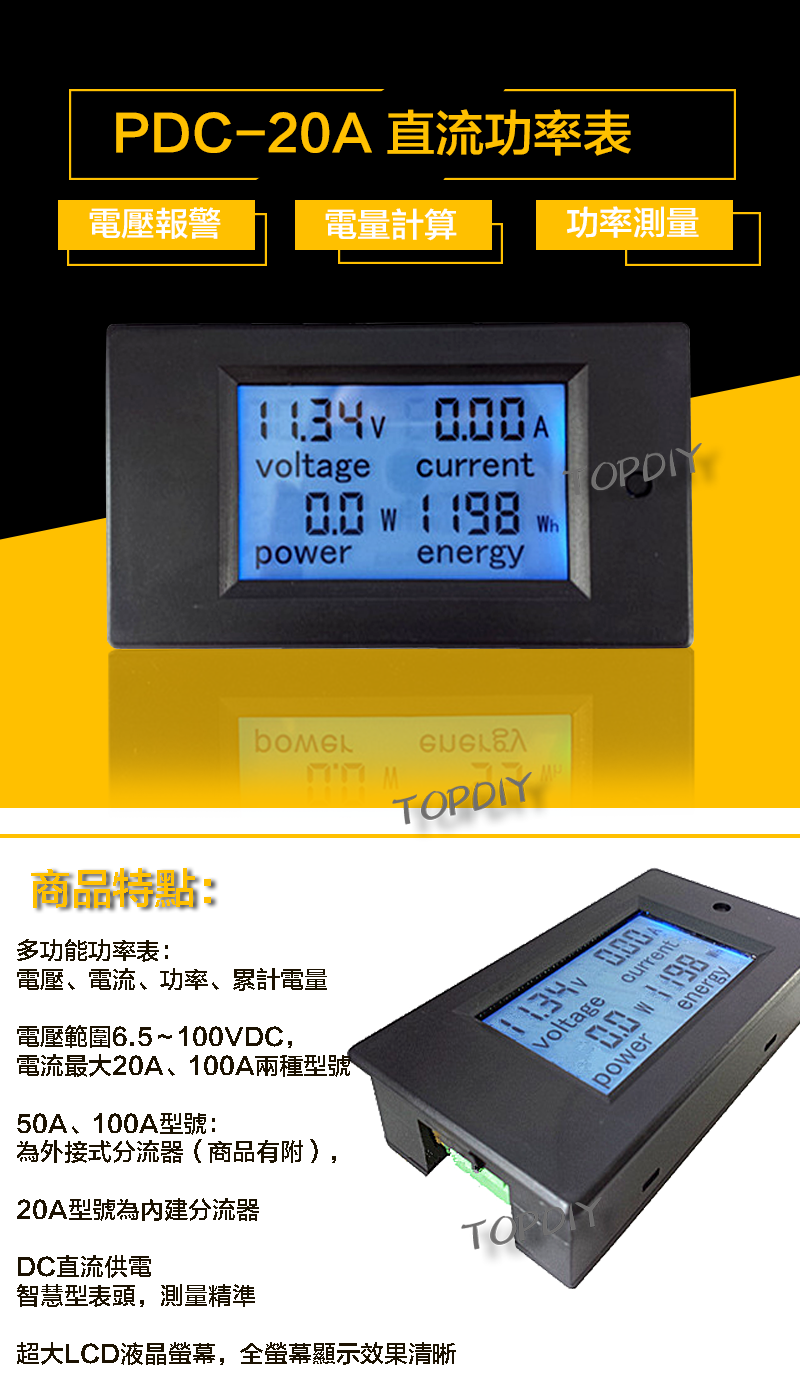

商品特色
• 四合一多功能顯示 - 同時監測電壓、電流、功率、電量四項重要參數
• 大型 LCD 液晶螢幕 - 藍色背光設計，數值顯示清晰易讀
• 內建分流器設計 - 20A 型號採用內建分流器，安裝簡便無需外接
• 電壓報警功能 - 支援高低電壓報警設定，可設定 6.5-99.9V 範圍
• 智慧型表頭 - DC 直流供電，測量精準度高達 1.0 級
• 電量累計功能 - 可記錄累計用電量，支援手動清零操作
• 面板式安裝 - 適合嵌入式安裝，外觀簡潔專業
• 背光控制功能 - 可透過按鍵控制背光開關，節能設計
規格說明
工作電壓6.5-100VDC
測試電壓6.5-100VDC
額定功率20A / 2000W
測試電流0-20A
計量精度1.0 級
外殼尺寸84.6 × 44.6 × 24.4mm
開孔尺寸89.6 × 49.6mm
顯示方式LCD 液晶螢幕 + 藍色背光

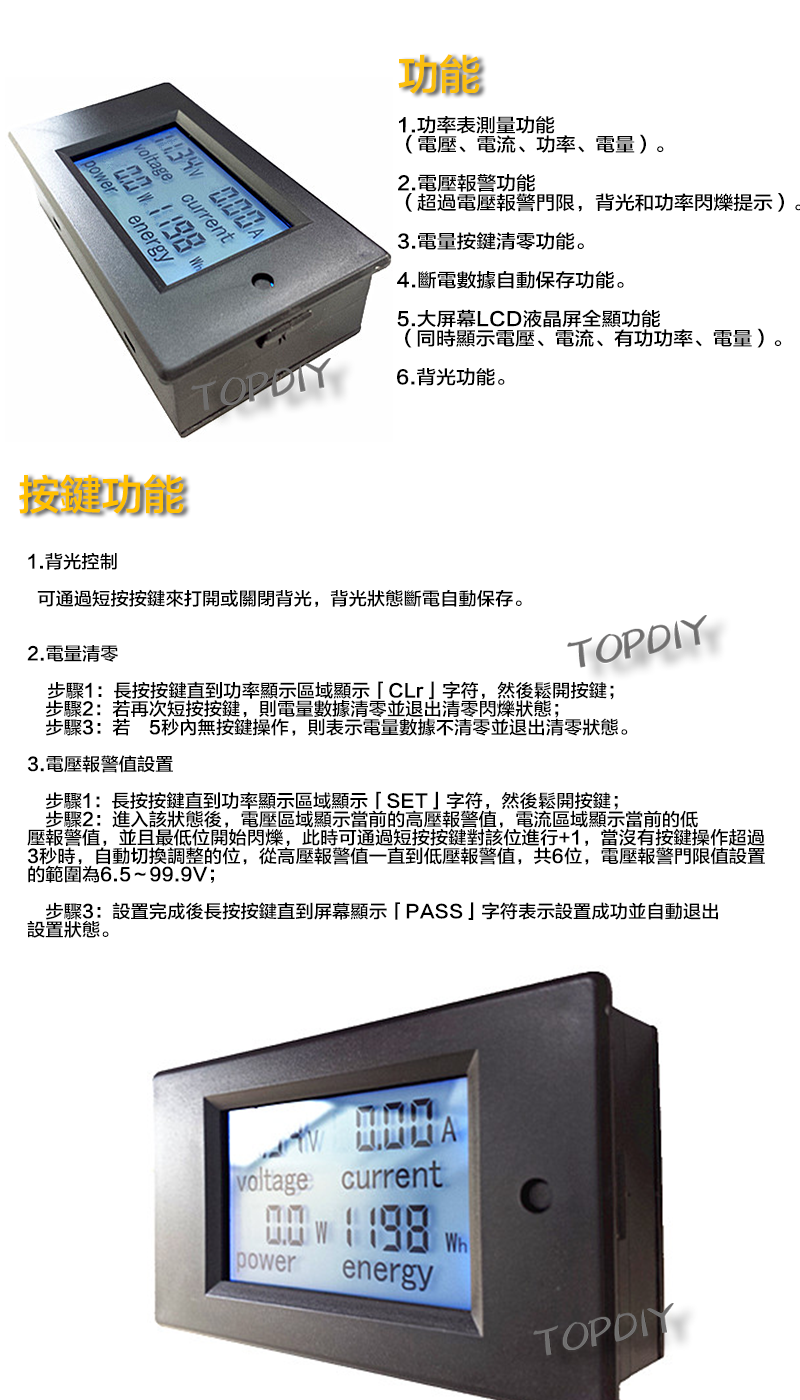

功能介紹
• 功率表測量功能 - 可同時顯示電壓、電流、功率、電量四項數值
• 電壓報警功能 - 當電壓超過設定閾值時會發出警示，背光和功率閃爍提示
• 電量按鍵清零功能 - 可手動重設累計電量數據
• 斷電數據自動保存 - 電量數據在斷電後自動保存
• 大螢幕 LCD 全顯示 - 同時顯示電壓、電流、有功功率、電量
• 背光功能 - 支援背光開關控制，方便夜間或昏暗環境使用
顯示格式
• 功率顯示 - 測試範圍 0-2kW，1kW 以內顯示 0.0-999.9W，1kW 以上顯示 1000-4500W
• 電量顯示 - 測試範圍 0-9999kWh，10kWh 以內顯示 0-9999Wh，10kWh 以上顯示 10-9999kWh
• 電壓顯示 - 量測 6.5-100V，顯示格式 6.50-99.99V
• 電流顯示 - 測試範圍 0-20A，顯示格式 0.00-20.00A
按鍵功能
• 背光控制 - 短按按鍵可開關背光，背光狀態斷電自動保存
• 電量清零 - 長按接鍵直到功率顯示區域顯示「CLr」字符，然後鬆開按鍵完成清零
• 電壓報警設定 - 長按按鍵直到功率顯示區域顯示「SET」字符，進入設定模式調整高低壓報警值

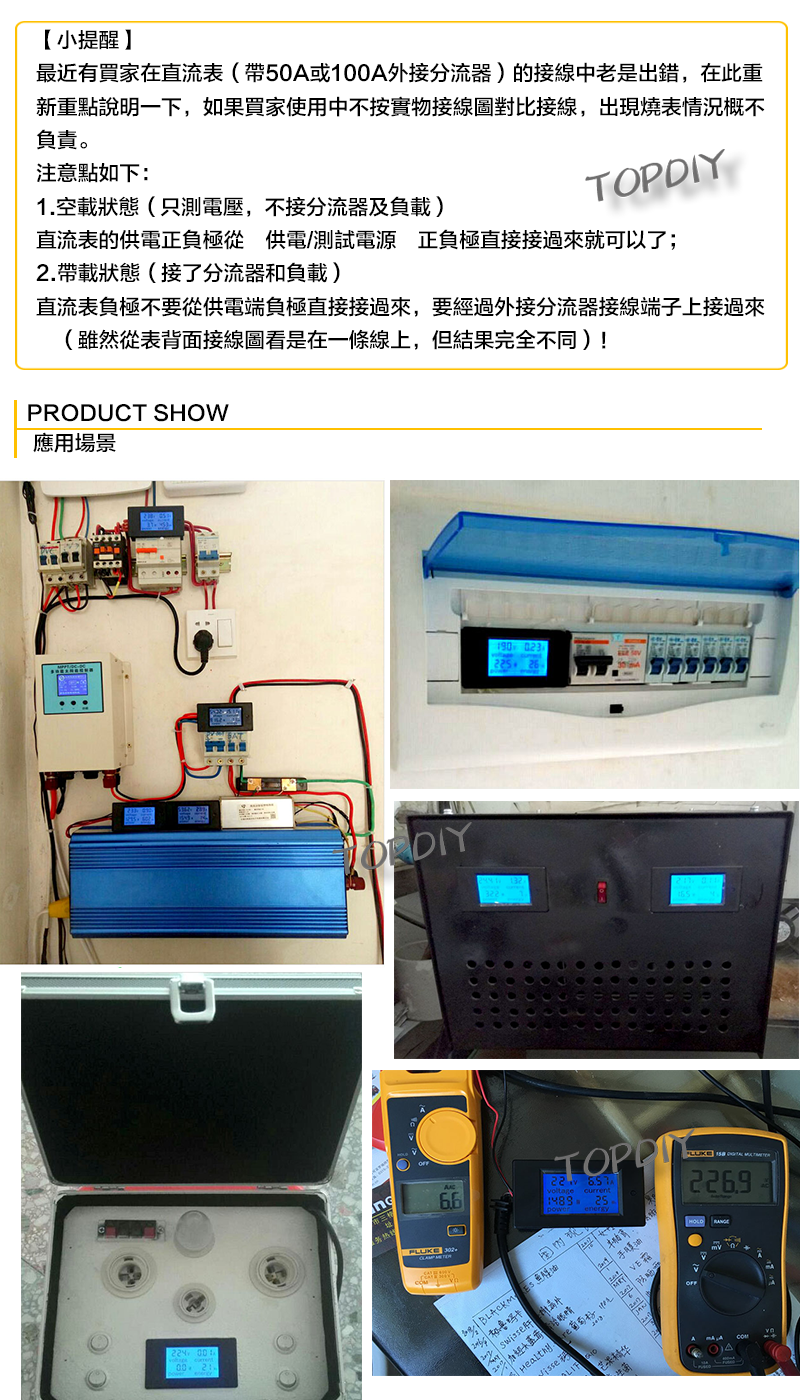

適用場景
• 電源供應器監測 - 適用於各種 DC 電源供應器的功率監控
• 充電器測試 - 監測充電器的輸出電壓、電流及功率
• 電池放電測試 - 測試電池的放電電流和容量
• 太陽能板監測 - 監測太陽能板的發電功率和電量
• 直流負載測試 - 各種直流負載的功耗測量
• 實驗室應用 - 電子實驗室的電力參數測量

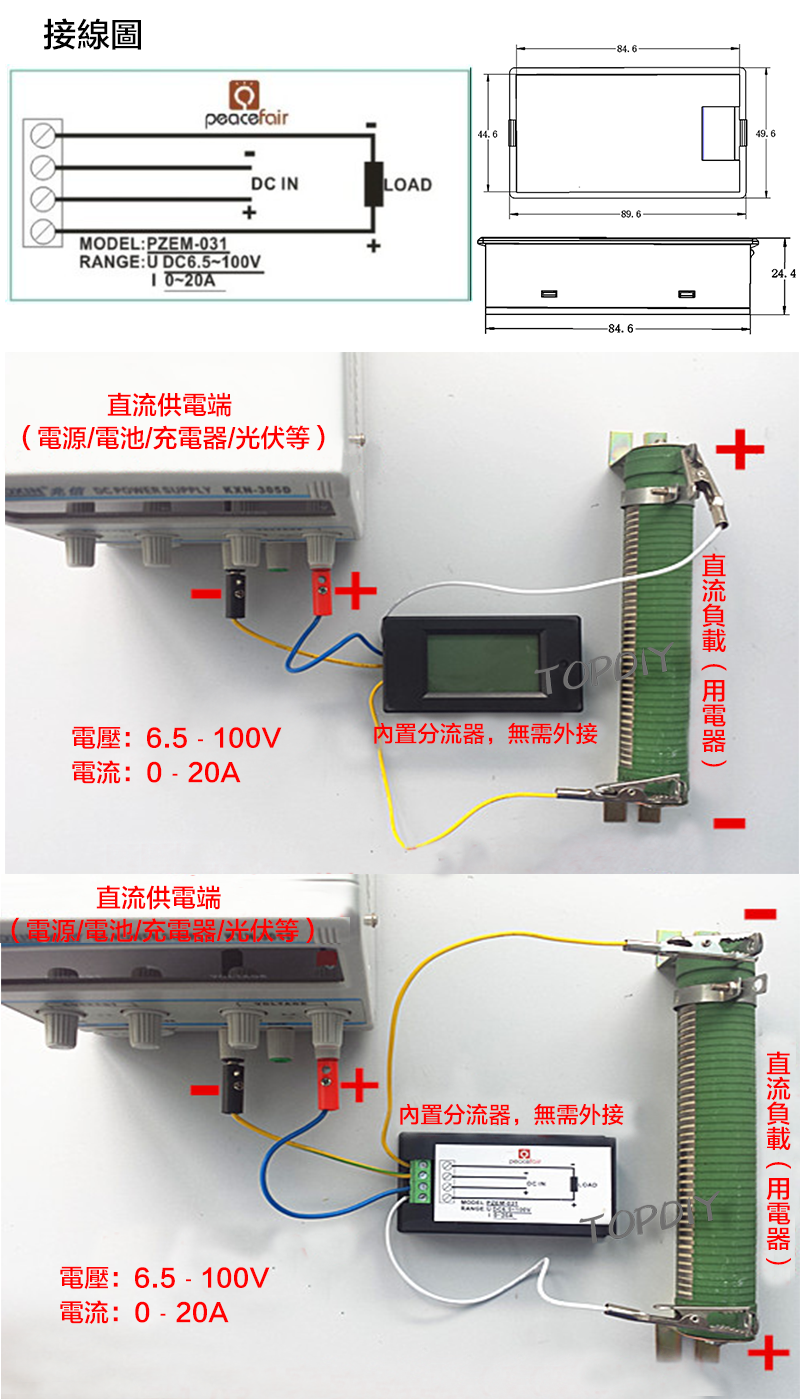

接線說明
• 接線端子 - 採用螺絲端子台設計，接線穩固可靠
• 內建分流器 - 20A 型號內建分流器，無需外接分流器
• 接線方式 - DC IN 接電源正負極，LOAD 接負載端
• 型號標示 - PZEM-031，測量範圍 DC6.5-100V，0-20A
注意事項
• 本功率表適用於戶內使用，不能戶外使用
• 所加負載不能超過額定功率範圍
• 接線順序不能搞錯，避免損壞設備
• 不能用於自耦變壓器、模擬的交流電路中
• 使用前請確認電壓電流範圍符合規格要求
