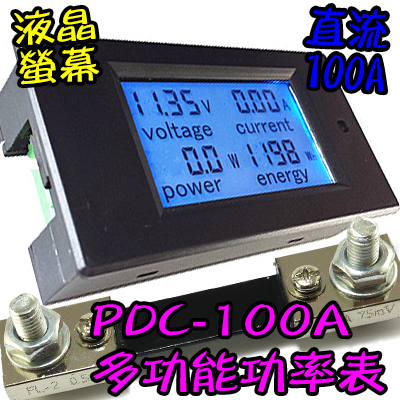

液晶【TopDIY】PDC-100A 直流功率表 (電壓 電流 功率 電量) 電壓電流表 DC 功率計 電表 電力監測儀
NT$ 346
PDC-100A 多功能直流功率表，具備液晶螢幕顯示電壓、電流、功率、電量四大參數。支援6.5~100V電壓測試，提供50A/100A兩種分流器規格選擇。內建電壓警報、電量清零、背光控制等智慧功能，測量精度達1.0級。適用於太陽能系統、電池測試、直流電源監控等專業應用，是電子工程師必備的測量工具。
請先選擇規格
DESCRIPTION

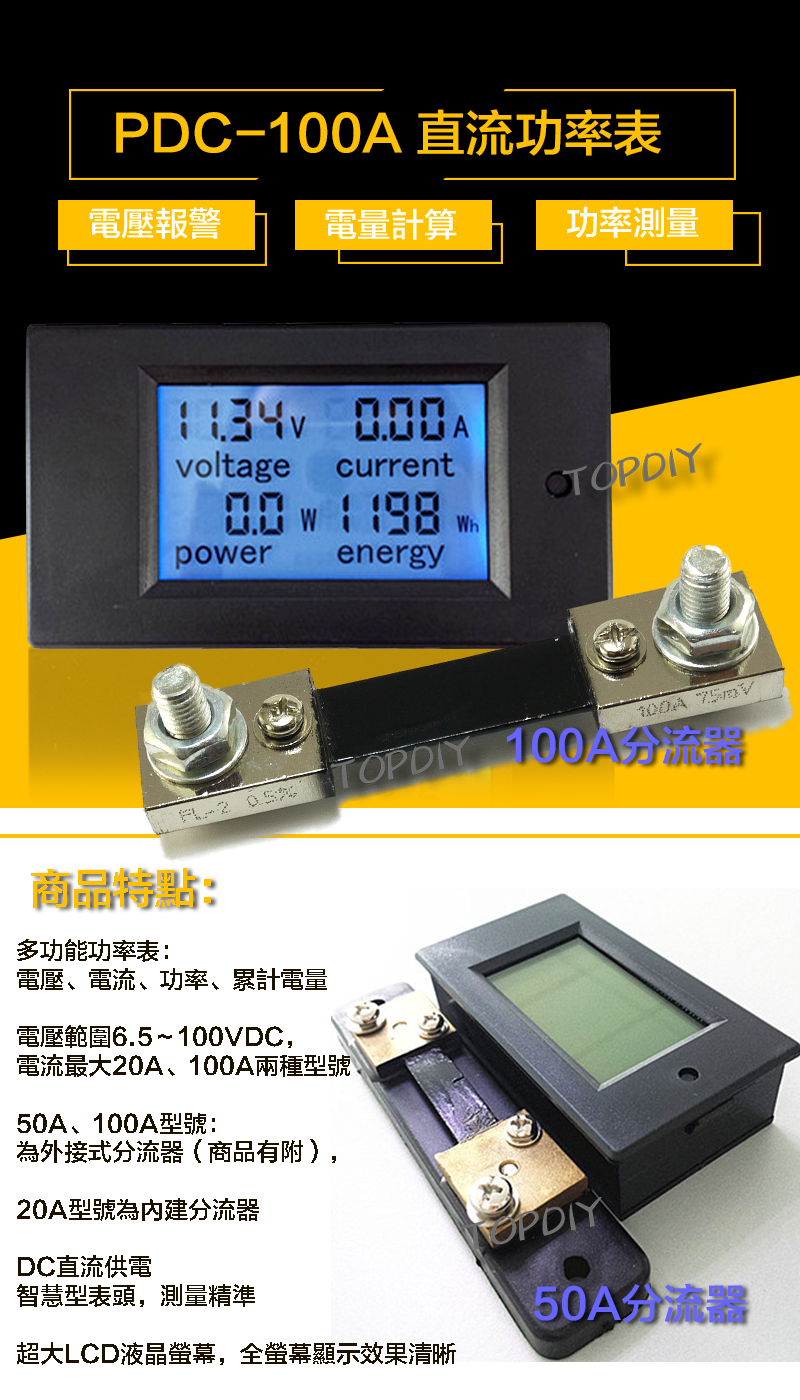

商品特色
• 多功能測量：同時顯示電壓、電流、功率、累計電量四大重要參數
• 大螢幕LCD液晶顯示：藍色背光螢幕，全螢幕顯示效果清晰易讀
• 智慧型表頭：測量精準度達1.0級，DC直流供電穩定可靠
• 電壓警報功能：可設定電壓上下限警報值，超過範圍時閃爍警示
• 外接式分流器：50A/100A型號採用外接式分流器設計，擴充性佳
• 電量清零功能：可手動清除累計電量數據，方便重新計算
• 背光控制：支援背光開關控制，節能省電且延長使用壽命
• 斷電數據保存：重要測量數據自動保存，斷電重啟後資料不遺失

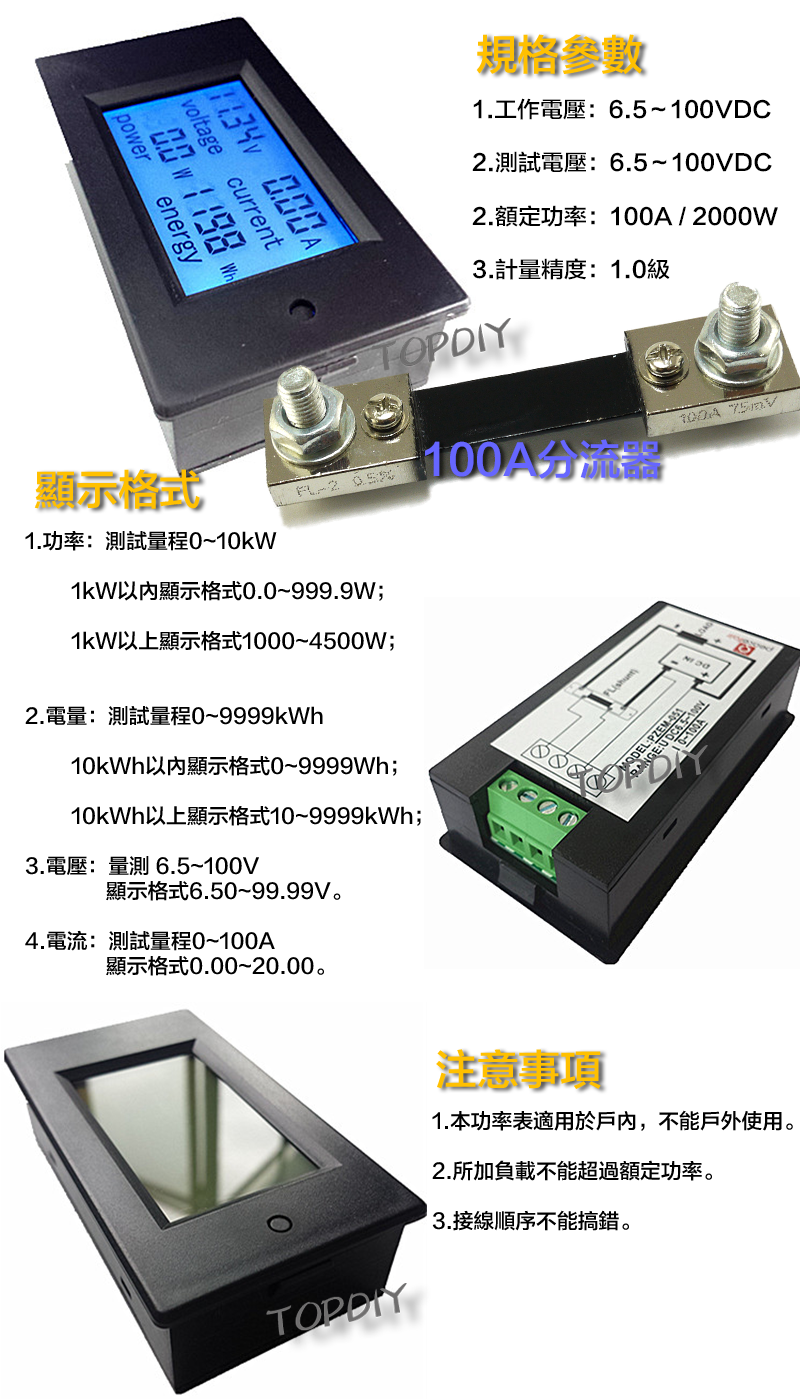

規格說明
工作電壓6.5~100V DC
測試電壓6.5~100V DC
額定功率100A / 2000W
計量精度1.0級
外觀尺寸84.6 x 44.6 x 24.4mm
安裝孔距89.6 x 49.6mm
顯示螢幕LCD液晶螢幕，藍色背光
分流器規格50A/75mV、100A/75mV兩種規格

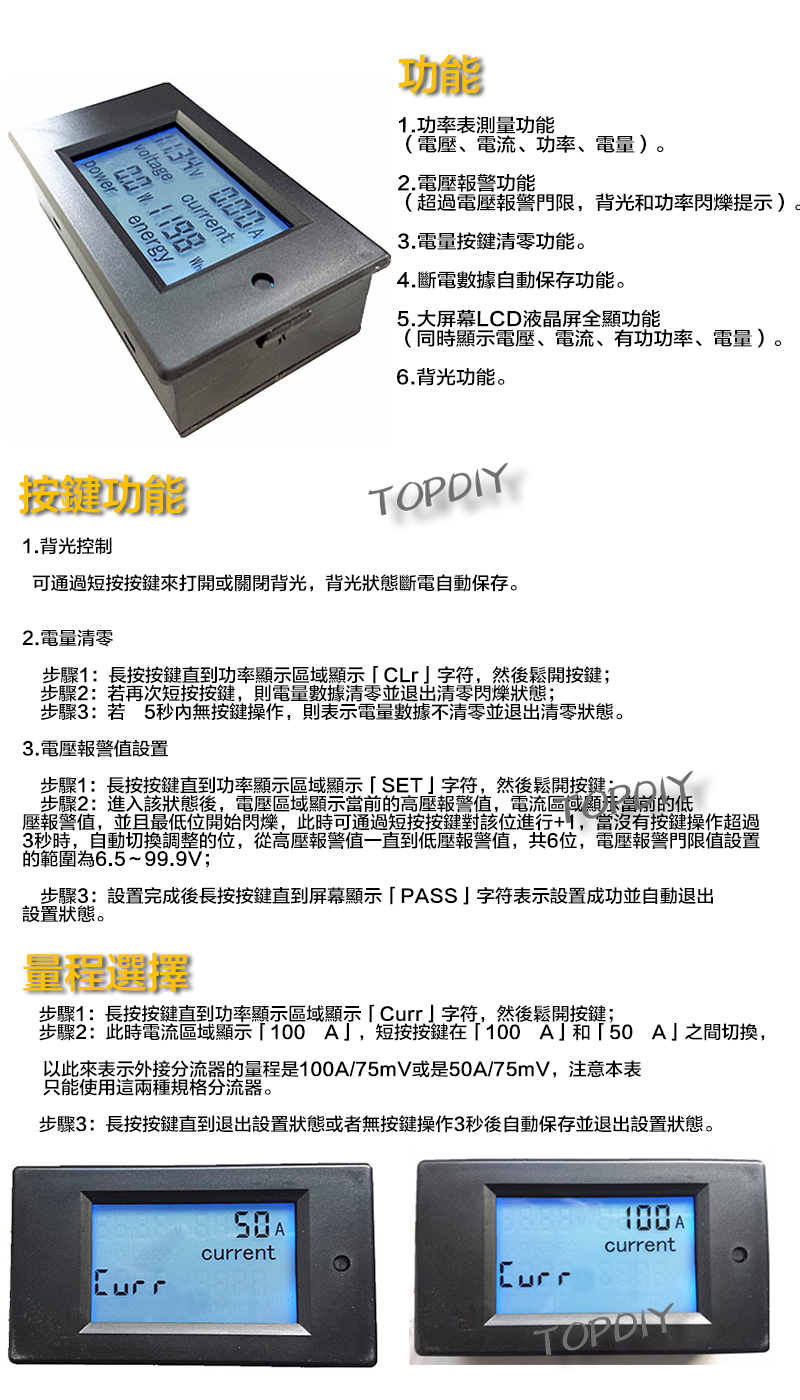

功能介紹
基本測量功能：
• 功率表測量功能：電壓、電流、功率、電量四項數據
• 電壓報警功能：超過電壓警報限，背光和功率閃爍提示
• 電量按鍵清零功能：可手動重置累計電量數據
• 斷電數據自動保存功能：重要數據不因斷電而遺失
顯示格式：
• 功率：0~10kW範圍，1kW以內顯示0.0~999.9W，1kW以上顯示1000~4500W
• 電量：0~9999kWh範圍，10kWh以內顯示0~9999Wh，10kWh以上顯示10~9999kWh
• 電壓：6.5~100V量測，顯示格式6.50~99.99V
• 電流：0~100A測試量程，顯示格式0.00~20.00A
按鍵功能
背光控制：
可通過短接按鍵來開啟或關閉背光，背光狀態斷電自動保存
電量清零：
步驟1：長按按鍵直到功率顯示區域顯示「CLr」字符，然後鬆開按鍵
步驟2：若5秒內再次短按按鍵，電量數據清零並退出清零狀態
步驟3：若5秒內未按鍵操作，則表示電量數據不清零並退出清零狀態
電壓報警值設置：
長按按鍵直到功率顯示區域顯示「SET」字符進入設置模式，可設定電壓報警的高低限值，共6位數據可調整
量程選擇：
可選擇100A、50A不同量程，對應外接分流器量程為100A/75mV或50A/75mV

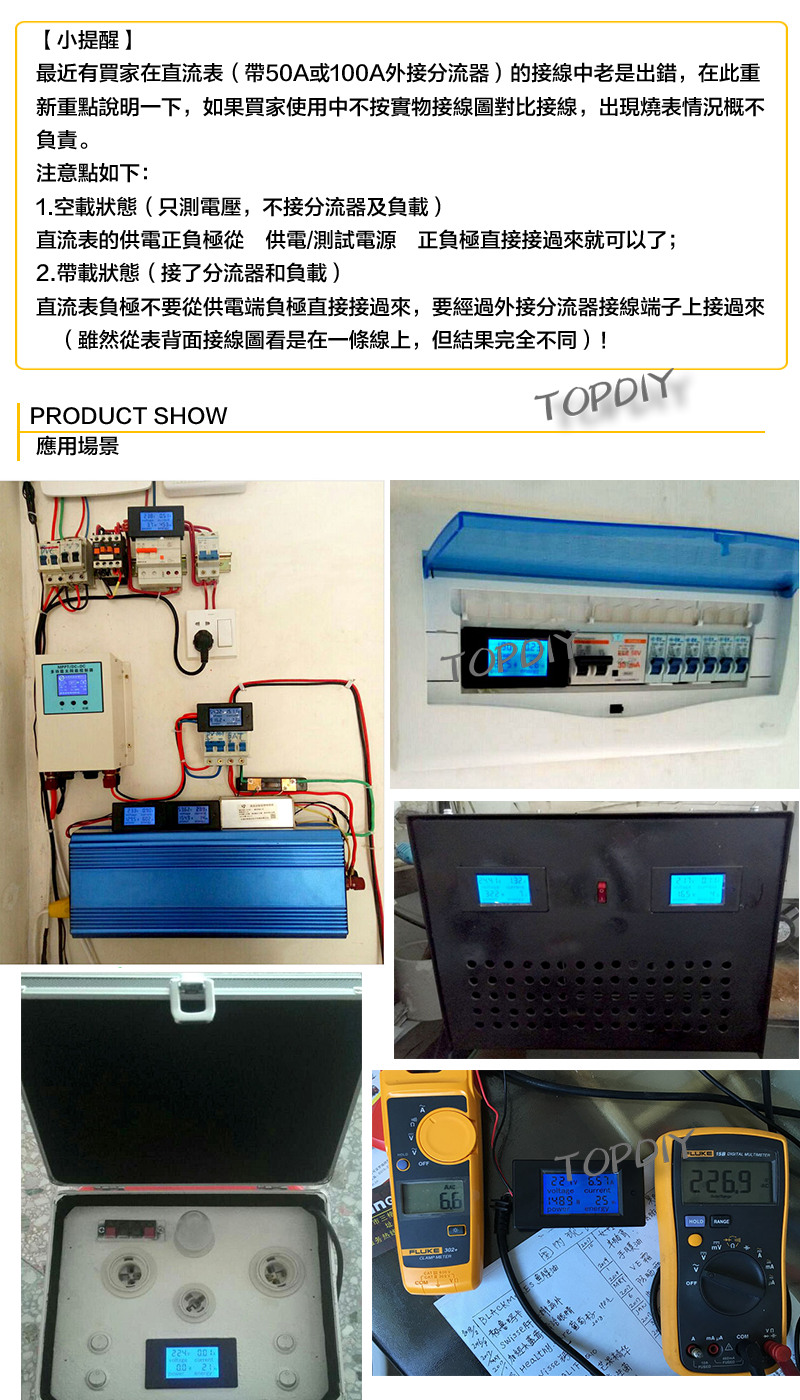

適用場景
• 太陽能發電系統：監控太陽能板發電功率及累計發電量
• 蓄電池測試：測量電池充放電電流、電壓及容量評估
• 直流電源供應器測試：驗證電源輸出規格及穩定性
• 電動車充電監控：監控充電過程中的電壓電流變化
• 實驗室直流電路測試：精密電子實驗的功率測量
• 工業自動化設備：直流馬達及控制系統的功耗監測
• 通訊設備機房：直流供電系統的電力監控
• DIY電子專案：各種直流電路的功率分析與最佳化

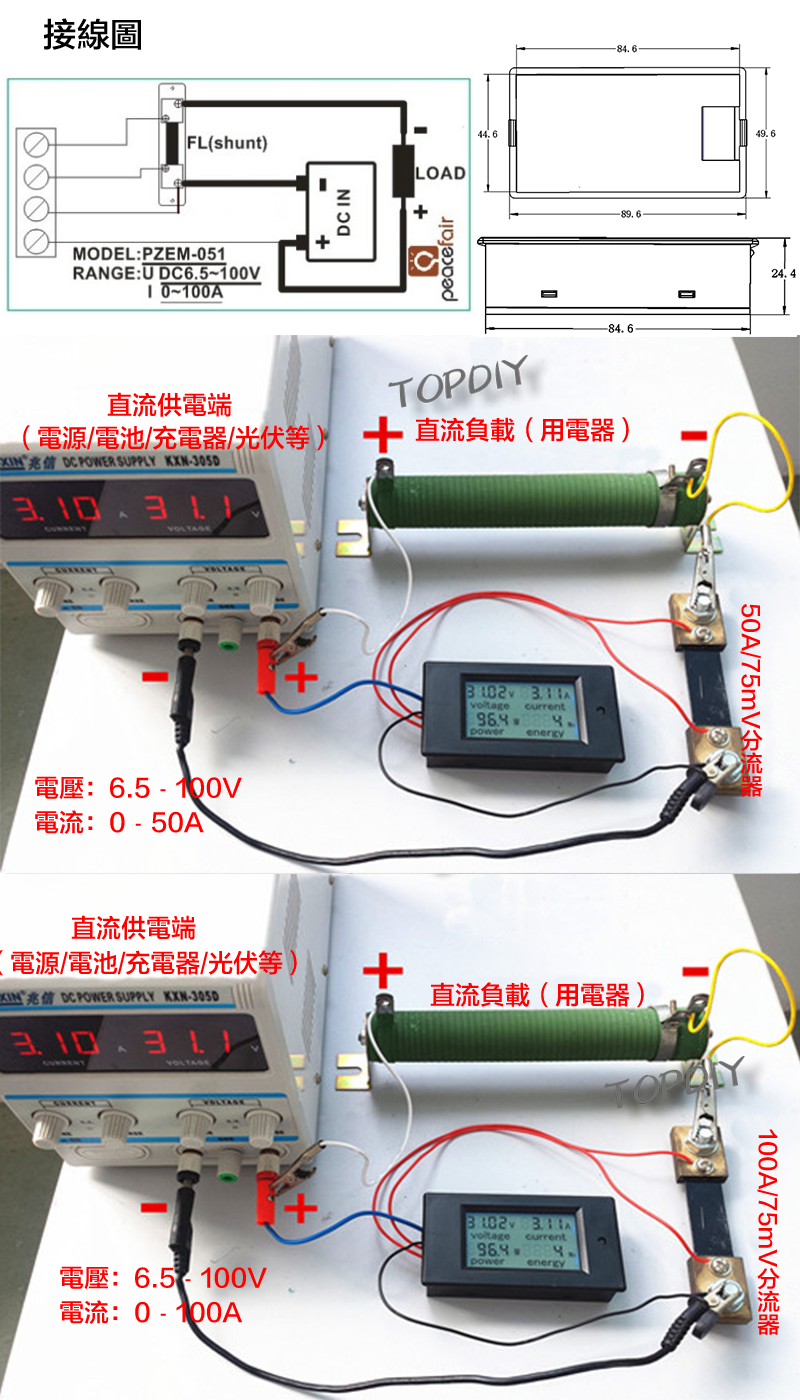

安裝說明
接線方式：
• 直流供電端：連接6.5~100V直流電源（電源/電池/充電器/光伏等）
• 直流負載端：連接待測負載（用電器具）
• 分流器連接：通過外接分流器測量電流，請注意正負極性
重要提醒：
1. 空載狀態（只測電壓，不接分流器及負載）：直流表的供電正負極從供電/測試電源正負極直接連接即可
2. 帶載狀態（接了分流器和負載）：直流表負極不要從供電端負極直接連接，要經過外接分流器接線端子上接過來
3. 接線順序不能搞錯，避免測量結果不準確
包裝內容
• PDC-100A 直流功率表主機 x1
• 外接式分流器 x1（50A或100A規格）
• 連接線組 x1
注意事項
• 本功率表適用於戶內使用，不能戶外使用
• 所加負載不能超過額定功率，避免設備損壞
• 接線順序不能搞錯，請依照接線圖正確連接
• 僅適用於直流電路測量，請勿用於交流電路
• 長期不使用時建議斷電保存，延長產品使用壽命
