RS485 交流【TopDIY】MAC-100A 電力計 通訊盒 電壓 電流 電能 功率計 電流表 AC 電表 監測儀
NT$ 459
TopDIY MAC-100A RS485交流電力監測儀，可精準測量100A交流電壓、電流、功率、電能等參數。採用Modbus-RTU通訊協定，支援RS485介面遠端監控。內建高精度互感器，量測範圍廣泛，具備功率超限報警功能。適用於工業自動化、智慧電網監控等專業應用。
請先選擇規格
DESCRIPTION
商品特色
• 高精度測量：採用內建高精度互感器，電壓電流測量精度達0.5%
• 大電流支援：可測量0~100A交流電流，適用於高功率設備監控
• 多參數監測：同時測量電壓、電流、功率、電能、頻率、功率因數等參數
• RS485通訊：支援Modbus-RTU協定，可與上位機或監控系統連接
• 智慧報警：內建功率超限報警功能，可設定報警門檻值
• 工業級設計：工作溫度-20°C~+60°C，適用於惡劣環境
• 免外部電源：設備供電採用內部電源，簡化安裝配線
• 專業軟體：提供測試軟體，可透過電腦進行參數設定與數據讀取

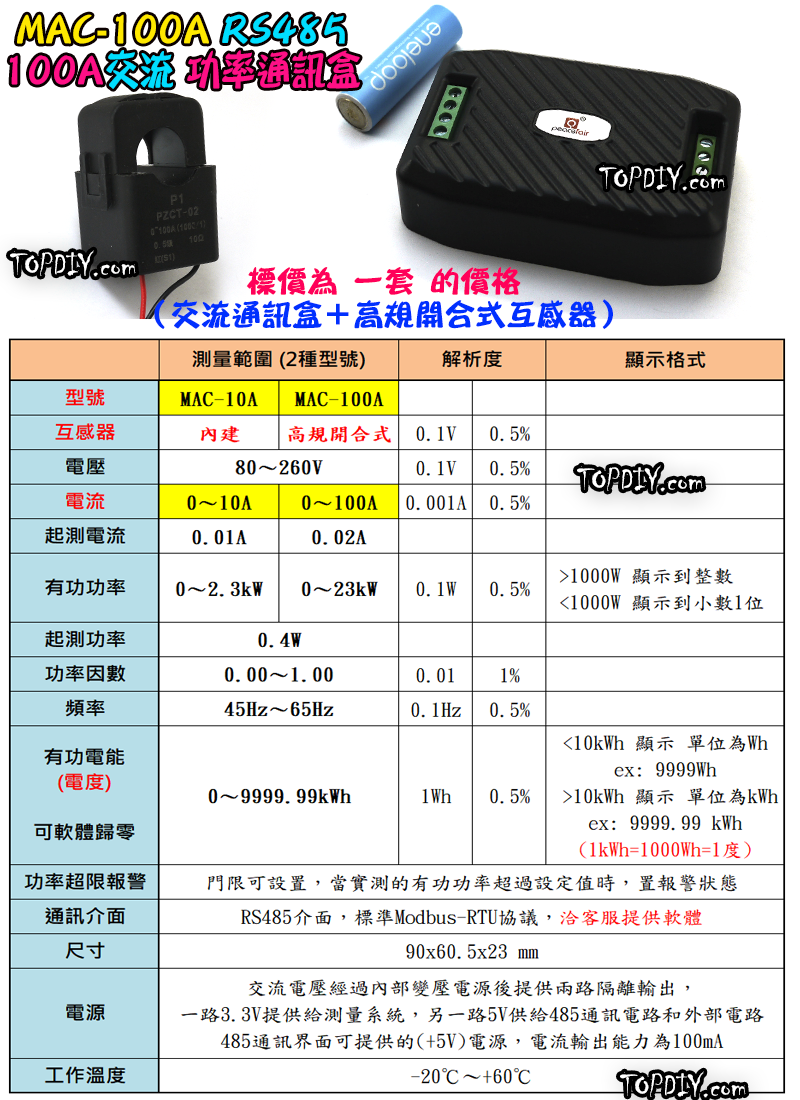

規格說明
產品型號MAC-100A
電壓範圍AC 80~260V
電流範圍0~100A
功率範圍0~23kW
頻率範圍45Hz~65Hz
測量精度電壓電流±0.5%，功率±0.5%
通訊介面RS485，Modbus-RTU協定
鮑率設定9600 8N1
工作溫度-20°C ~ +60°C
產品尺寸90×60.5×23 mm
功能介紹

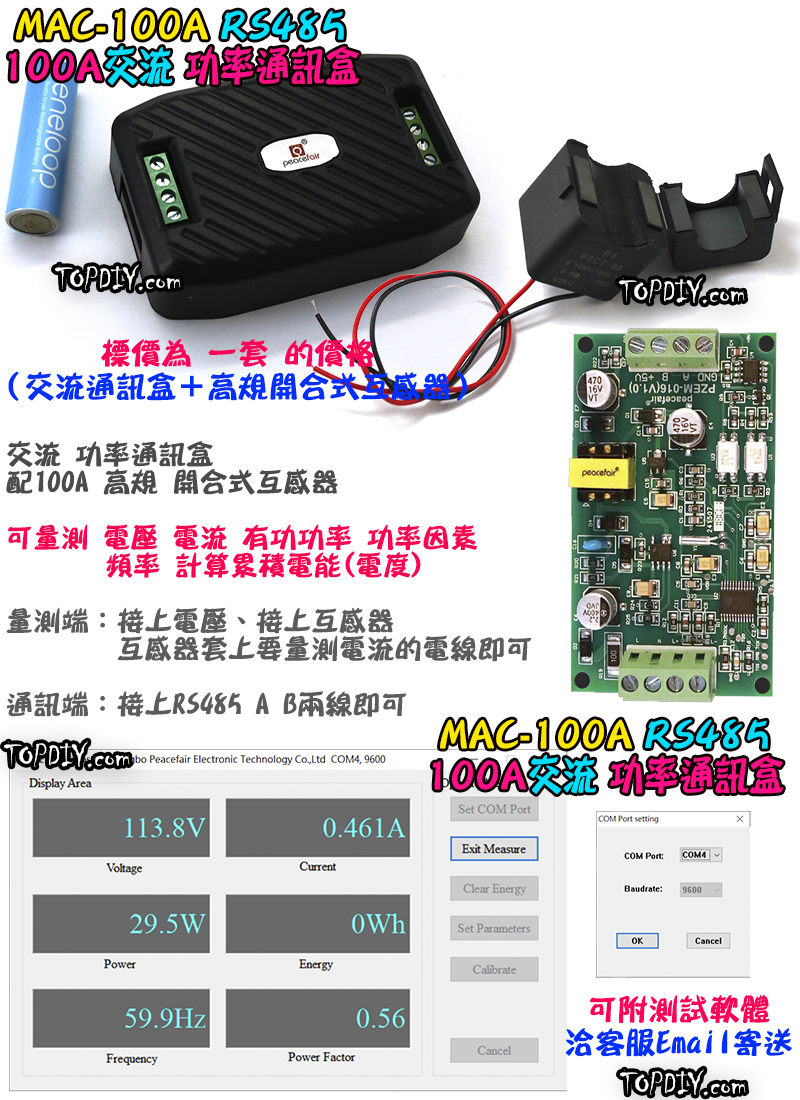

• 即時監測：可即時顯示電壓113.8V、電流0.461A、功率29.5W等數據
• 電能累積：自動計算累積電能消耗，單位可顯示Wh或kWh
• 頻率檢測：監測電源頻率，範例顯示59.9Hz
• 功率因數：計算並顯示功率因數，範例顯示0.56
• 數據通訊：透過RS485可讀取所有測量數據
• 參數設定：可設定Modbus位址、報警門檻等參數
• 狀態指示：具備LED狀態指示燈，顯示設備工作狀態
適用場景
• 工業自動化：生產線設備電力監控與能耗分析
• 智慧建築：大樓空調、照明系統電力管理
• 數據中心：機房設備用電監控與統計
• 實驗室：測試設備電力參數量測
• 節能改善：設備能耗分析與優化
• 遠端監控：透過RS485網路進行遠端電力監測

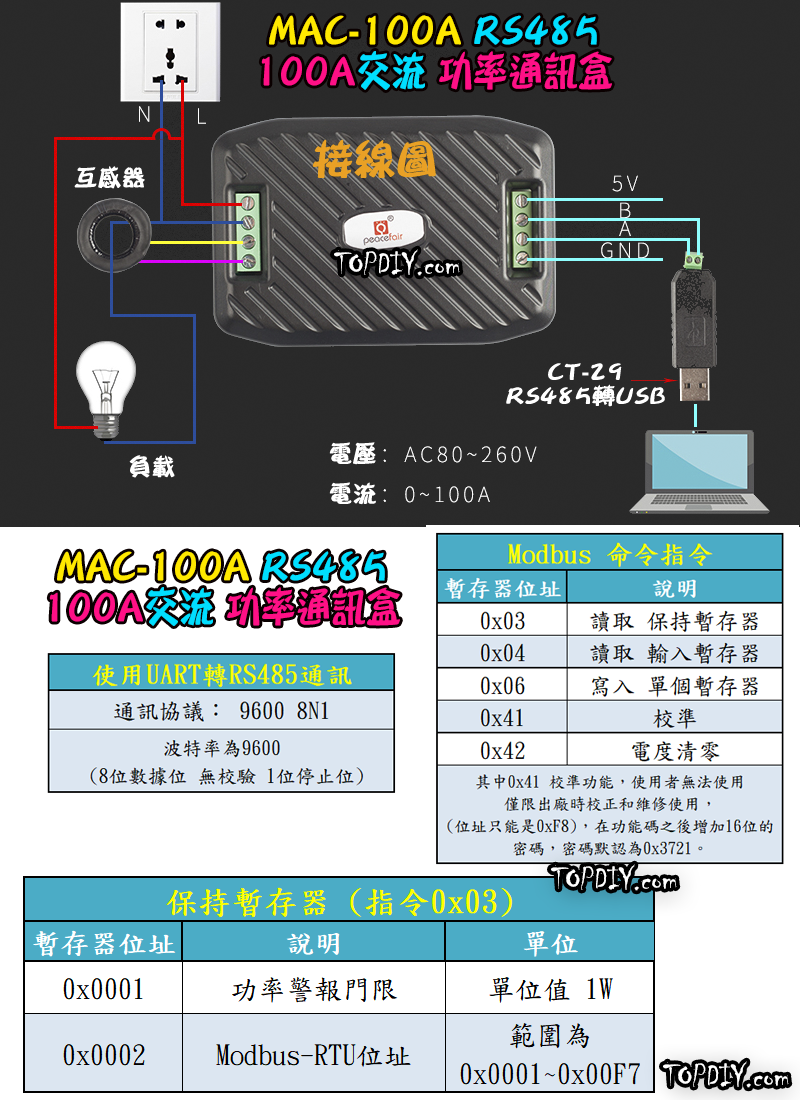

安裝說明
• 電源接線：將待測電路的火線(L)、中性線(N)接至互感器
• 互感器安裝：將分離式互感器夾設於待測電線上
• 通訊連接：使用CT-Z9 RS485轉USB線連接電腦
• 軟體設定：開啟測試軟體設定COM埠，鮑率9600
• 位址設定：可設定Modbus從機位址(0x01~0xF7)
包裝內容

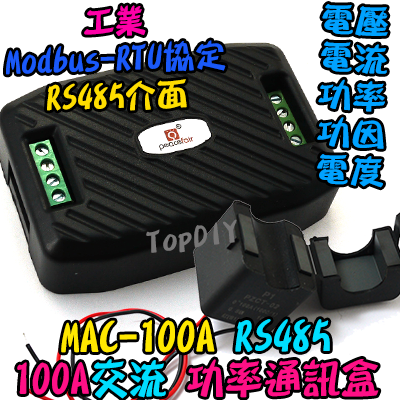

• MAC-100A RS485交流功率通訊盒 × 1
• 100A高精度開合式互感器 × 1
• 產品說明書
• 測試軟體（可透過客服Email索取）
Modbus通訊協定
• 通訊參數：9600 bps, 8位數據位, 1位停止位, 無奇偶校驗
• 讀取暫存器：指令0x03可讀取保持暫存器數據
• 寫入暫存器：指令0x04可寫入參數設定
• 數據格式：電壓0x0000、電流0x0001-0x0002、功率0x0003-0x0004等
• 報警設定：可設定功率超限報警門檻，暫存器0x0001
注意事項
• 請確認電壓範圍AC 80~260V內使用，避免超出規格
• 互感器安裝時注意電流方向，確認測量精度
• RS485通訊線建議使用遮蔽雙絞線，減少干擾
• 設備應安裝於乾燥通風處，避免潮濕環境
• 進行線路連接前請先切斷電源，確認安全
• 如需技術支援，請聯繫客服提供詳細協助
