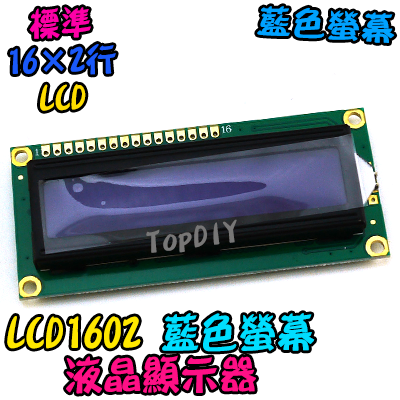

藍色【TopDIY】LCD1602 液晶 顯示器 LCD 1602 顯示 模組 藍屏 arduino
NT$ 47
有現貨
LCD1602 16x2字符藍色液晶顯示器,採用標準16腳接口設計,支援Arduino等開發板。具備清晰藍色背光顯示,可顯示32個字符,適合電子專題、學習開發使用。附贈外殼保護板,提供完整的顯示解決方案。
DESCRIPTION
商品特色
• LCD1602標準規格,16x2字符顯示能力
• 藍色背光設計,提供清晰易讀的顯示效果
• 標準16腳接口,相容Arduino及各種開發板
• 液晶顯示技術,低功耗且顯示穩定
• 綠色PCB電路板,品質穩定可靠
• 附贈金色外殼保護板,提供額外保護
規格說明
顯示規格16字符 x 2行
背光顏色藍色
接口規格16腳標準接口
顯示字符總計32個字符顯示
電路板綠色PCB電路板
型號LCD1602

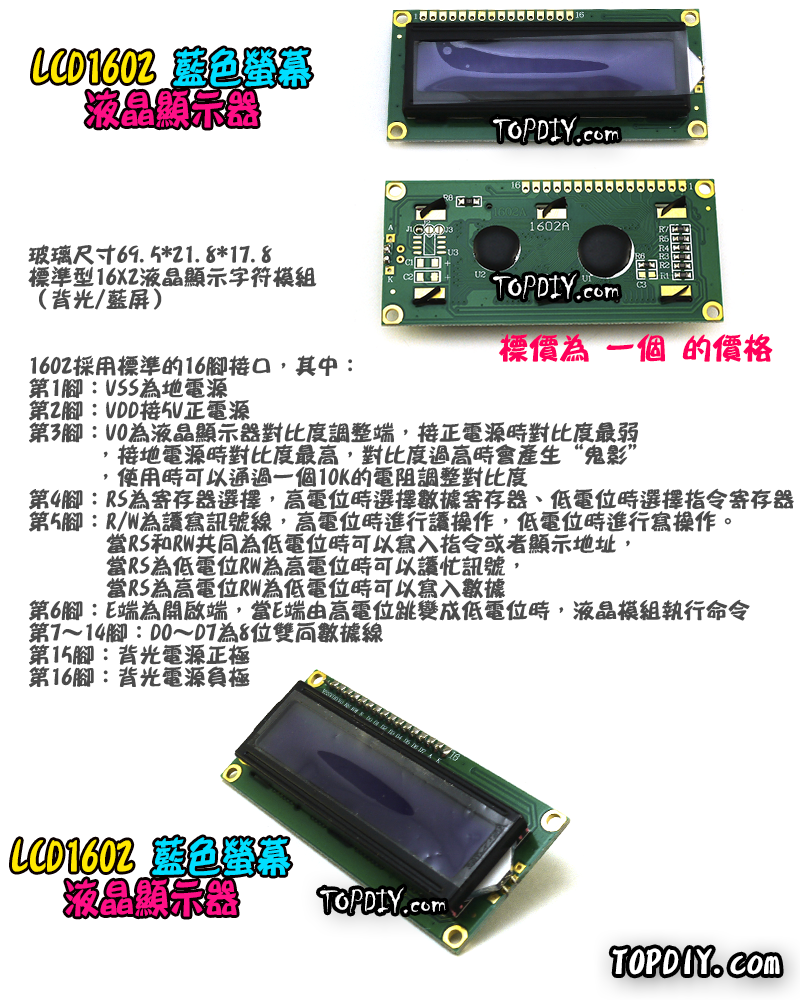

接腳說明
• 第1腳:VSS為地電源
• 第2腳:VDD接正電源
• 第3腳:V0為液晶顯示器對比度調整端
• 第4腳:RS為暫存器選擇
• 第5腳:R/W為讀寫訊號線
• 第6腳:E端為致能訊號
• 第7-14腳:D0-D7為8位雙向資料線
• 第15腳:背光電源正極
• 第16腳:背光電源負極
適用場景
• Arduino專題開發與學習
• 單晶片微控制器顯示應用
• 電子DIY創作專案
• 學校電子實驗課程
• 工業控制顯示應用
• 嵌入式系統開發
包裝內容
• LCD1602藍色液晶顯示器模組 x1

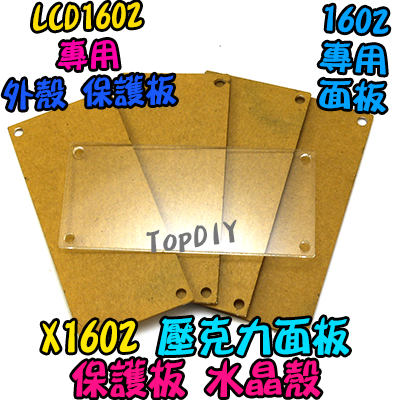

• 金色外殼保護板 x1(保護板與水晶殼)
