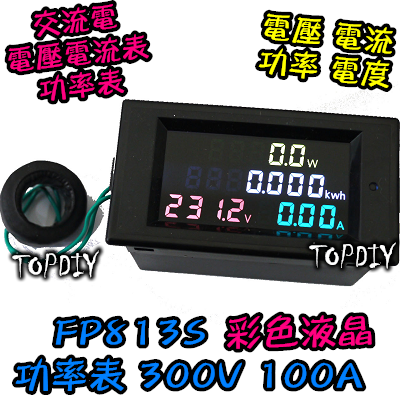

新款【TopDIY】FP813S (彩色液晶+背蓋) 交流 電壓電流表 功率計 電能 電能表 電壓表 數位
NT$ 469
TopDIY FP813S 多功能交流電壓電流表，配備彩色液晶顯示屏，可同時測量電壓、電流、功率及電量。支援AC 60-300V電壓測量，0.01-99.99A電流測量，附記憶功能可保存電度值，搭配電流互感器設計，適合電力監控應用。
DESCRIPTION
商品特色

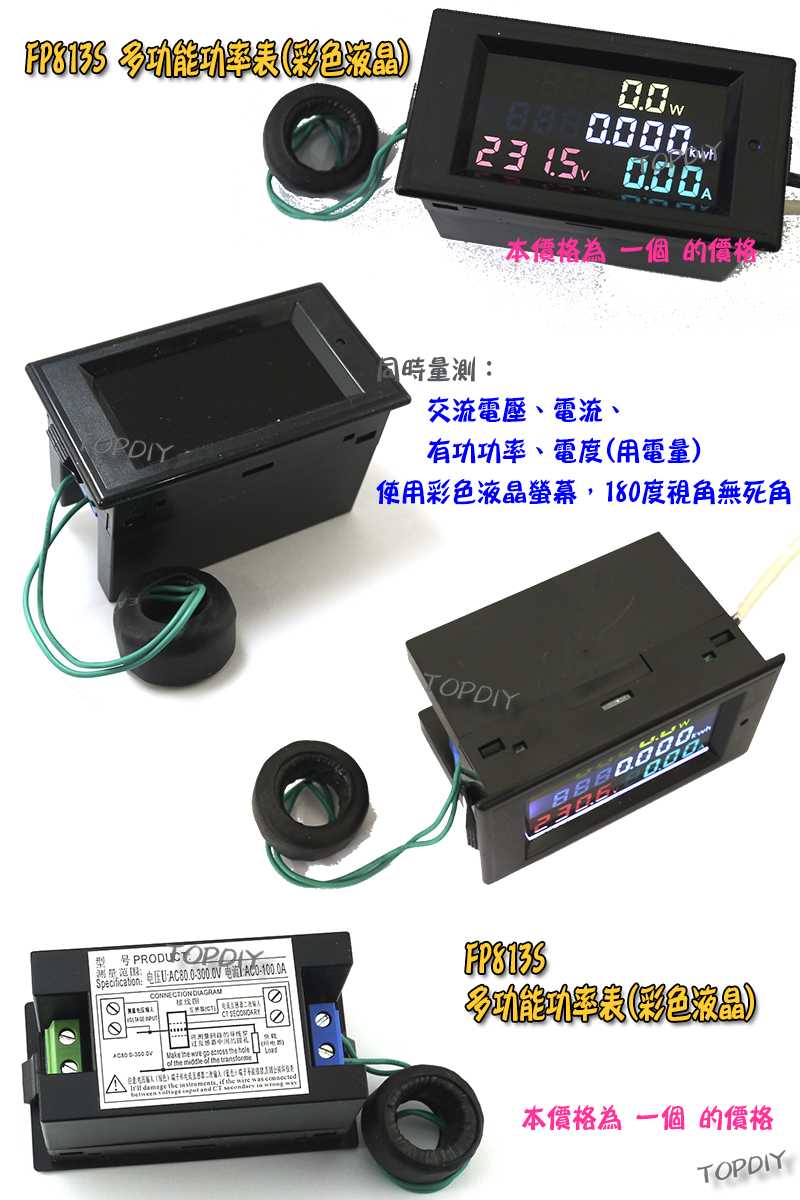

• 彩色液晶顯示：採用彩色液晶螢幕，160度視角無死角，多種顏色清楚顯示不同參數
• 多功能測量：同時顯示交流電壓、電流、有功功率、電度(用電量)四項參數
• 寬測量範圍：電壓測量AC 60.0-300.0V，電流測量0.01-99.99A，功率測量範圍0-46000W
• 記憶功能：儀表會自動保存目前電度值，重新通電後會讀取該值並繼續累積
• 電度清零：按住儀表前面板上清零按鈕5秒鐘，電度累積數值將被清零
• 外接式CT設計：搭配電流互感器，安裝方便且安全性高

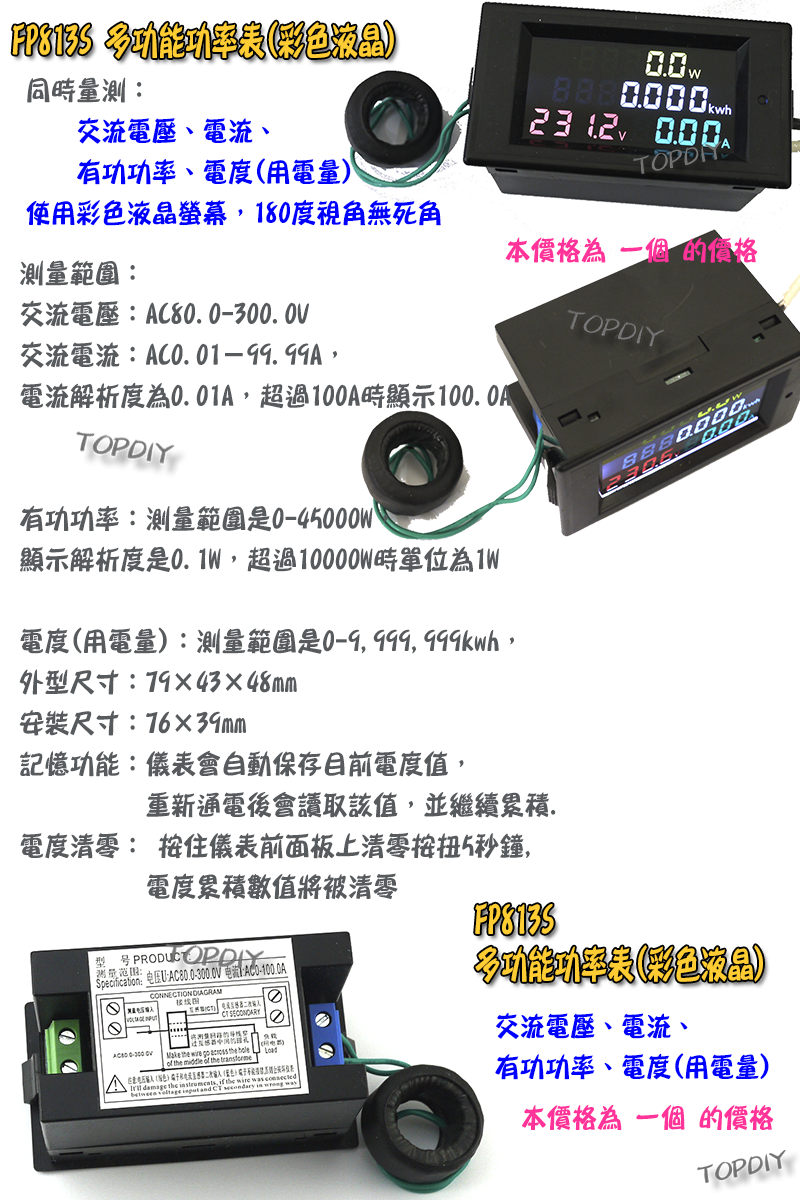

規格說明
型號FP813S
交流電壓範圍AC 60.0-300.0V
交流電流範圍AC 0.01-99.99A
電流解析度0.01A，超過100A時顯示100.0A
有功功率範圍0-46000W
功率解析度0.1W，超過10000W時單位為1W
電度測量範圍0-9,999,999kWh
外型尺寸79×43×48mm
安裝尺寸76×39mm
使用說明

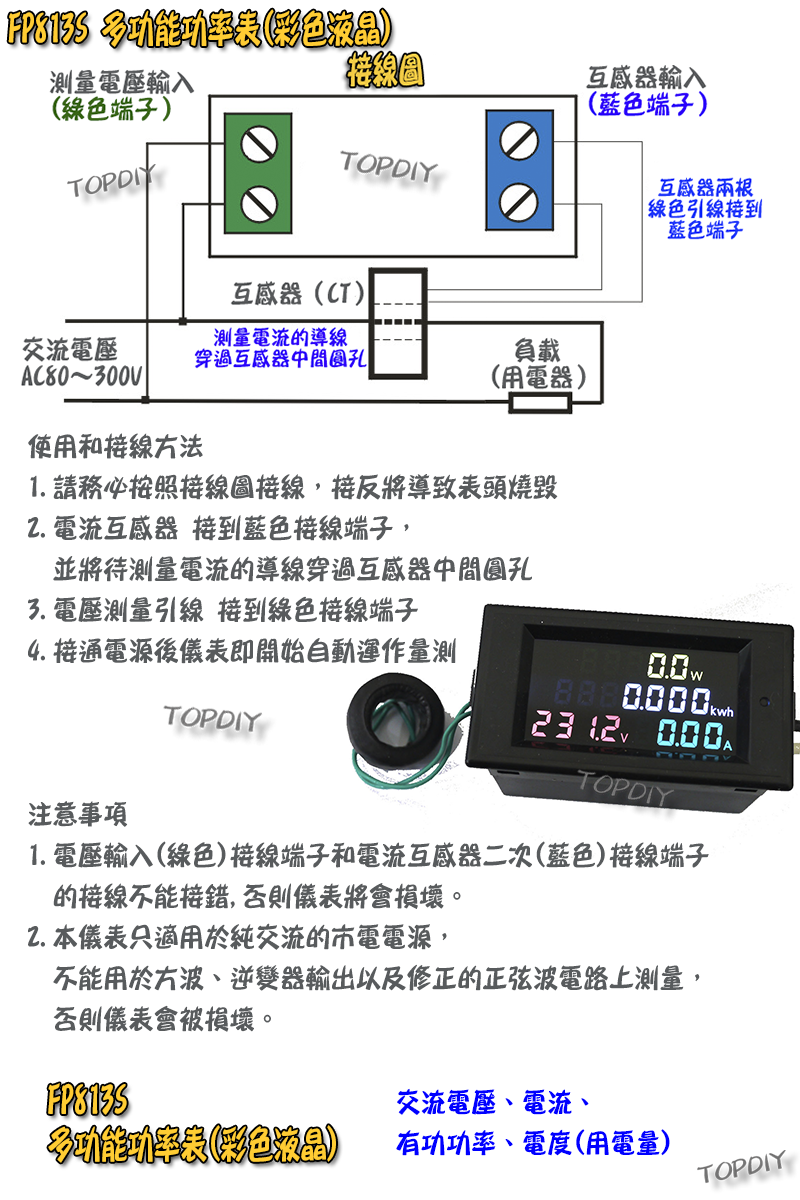

接線方法：
1. 請務必按照接線圖接線，接反將導致表頭燒毀
2. 電流互感器接到藍色接線端子
3. 將待測量電流的導線穿過互感器中間圓孔
4. 電壓測量引線接到綠色接線端子
5. 接通電源後儀表即開始自動運作量測
適用場景
• 家用電器功耗監控
• 工業設備電力量測
• 電力系統監控應用
• 節能用電分析
• 電力品質檢測
重要提醒
• 電壓輸入(綠色)接線端子和電流互感器二次(藍色)接線端子的接線不能接錯，否則儀表將會損壞
• 本儀表只適用於純交流的市電電源，不能用於方波、逆變器輸出以及修正的正弦波電路上測量
• 產品為電力專業產品，需具備基礎電路知識才能完成接線
