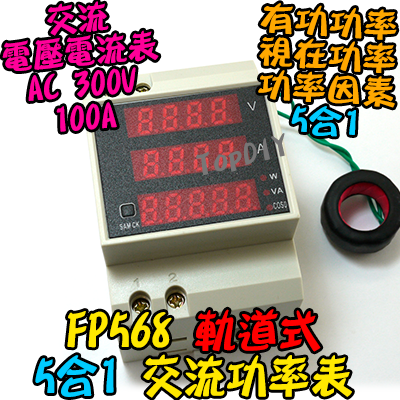

軌道式 功率表【TopDIY】FP568 (電壓 電流 功率 功率因素) 交流 電壓電流表 AC 電壓表 電流表 功率計
NT$ 468
FP568軌道式多功能功率表，可同時顯示電壓、電流、功率、視在功率及功率因素等五項數據。精度1%，支援AC 60-300V電壓、0-99.99A電流量測，採用標準35mm DIN軌道安裝設計，適合配電箱使用。
請先選擇規格
DESCRIPTION
商品特色
• 五合一多功能顯示：電壓、電流、功率、視在功率、功率因素一次解決
• 高精度量測：量測精度達1%，提供準確可靠的數據
• 軌道式安裝：採用標準35mm DIN軌道設計，安裝便利
• 大範圍量測：支援AC 60-300V電壓，0-99.99A電流量測
• 清晰數位顯示：三排紅色LED數字顯示，讀數清晰易辨
• 外接式互感器：配備15.5mm內徑互感器，適合不同線徑使用

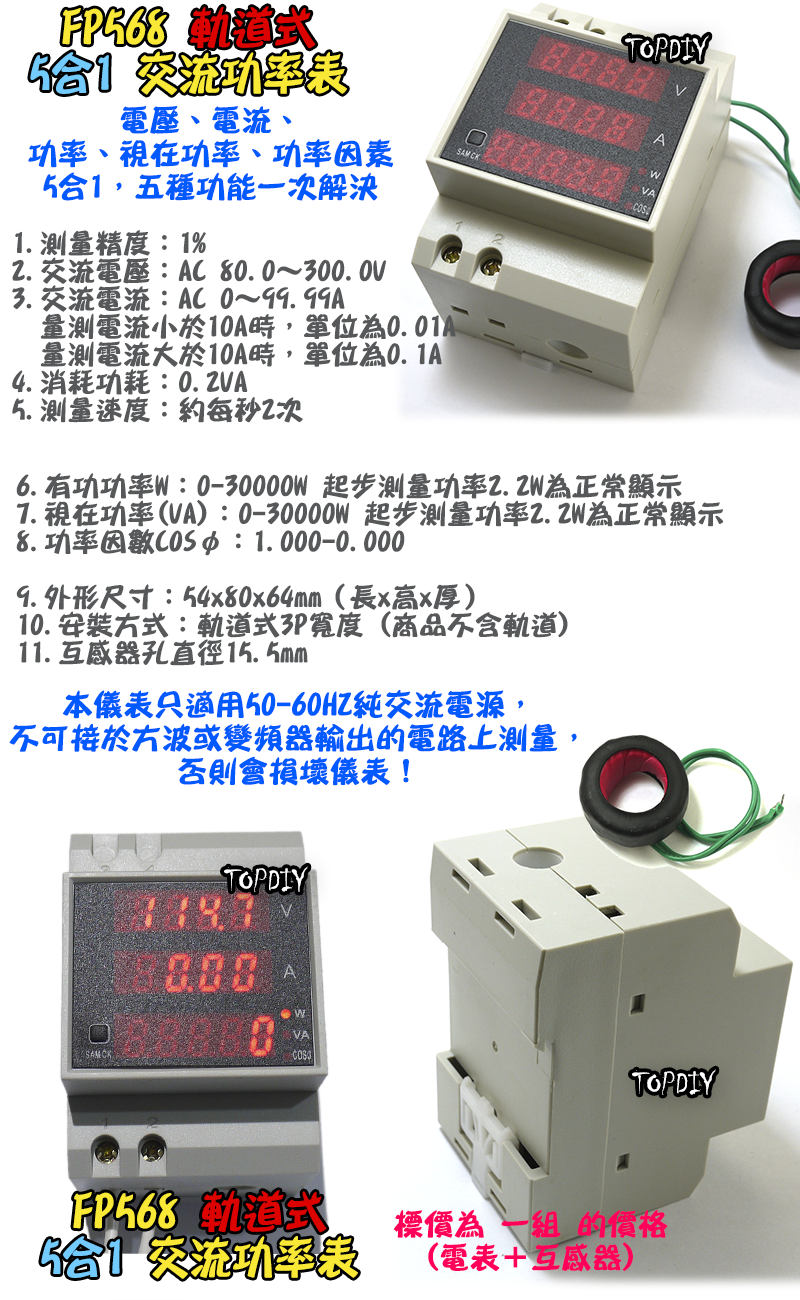

規格說明
型號FP568
量測精度1%
交流電壓AC 60.0~300.0V
交流電流AC 0~99.99A
有功功率0-30000W (起步量測功率2.2W)
視在功率0-30000W (起步量測功率2.2W)
功率因數1.000-0.000
消耗功率0.2VA
量測速度約每秒2次
外形尺寸54×80×64mm (長×高×厚)
安裝方式軌道式35mm軌寬
互感器孔徑15.5mm
適用場景
• 配電箱電力監控系統
• 工廠設備用電量測
• 家庭電力使用監控
• 節能管理系統
• 電力品質分析應用

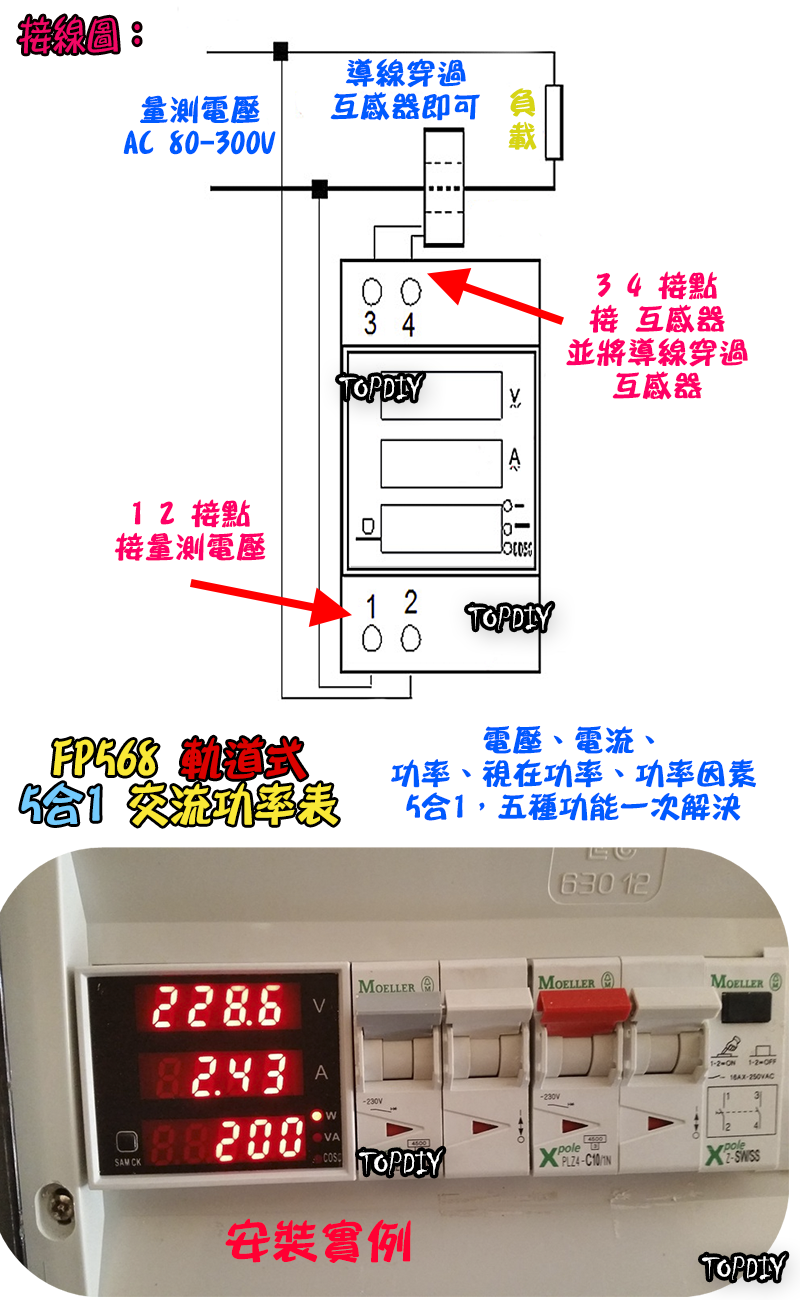

安裝說明
• 1、2接點：接電壓量測線路
• 3、4接點：接互感器，將待量測電流線路穿過互感器
• 適用於50-60Hz純交流電源
• 注意：不可接於方波或變頻器輸出的電路上
包裝內容
• FP568軌道式功率表 × 1
• 15.5mm互感器 × 1
重要提醒
本產品僅適用50-60Hz純交流電源，不可接於方波或變頻器輸出的電路上使用。電流表接錯線路可能造成燒毀，建議由具備電路基礎知識人員進行安裝。
