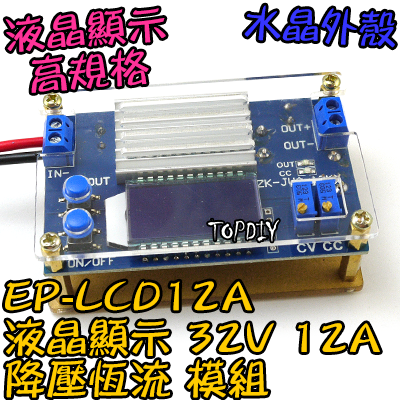

強力推薦【TopDIY】EP-LCD12A 液晶顯示 降壓 恆流 模組 12A 電壓 電流 可調 電源 DC 直流 充電
NT$ 360
EP-LCD12A 液晶顯示降壓恆流模組，支援5.3-32V輸入、1.2-32V輸出，最大12A電流輸出。具備高精度LCD顯示電壓電流功率，內建散熱片設計，效率高達96%。可調式恆壓恆流功能，適合LED驅動、電池充電、電源供應等多種應用。
DESCRIPTION
商品特色
• 液晶顯示功能：高解析度LCD顯示電壓、電流、功率數值，一目了然
• 附贈水晶外殼：透明壓克力外殼需自行組裝，提供良好保護與散熱
• 輸入防反接保護：具備防反接保護功能，使用更安心
• 可控制輸出開關：附有開啟/關閉功能，並可設置上電預設狀態
• 高效率設計：轉換效率達95%以上，大電流時發熱量低
• 寬範圍調節：輸出電壓1.2-32V任意調節，電流恆流值0-12A可調
• 適用於大功率LED恆流驅動、鋰電池套電池充電等應用

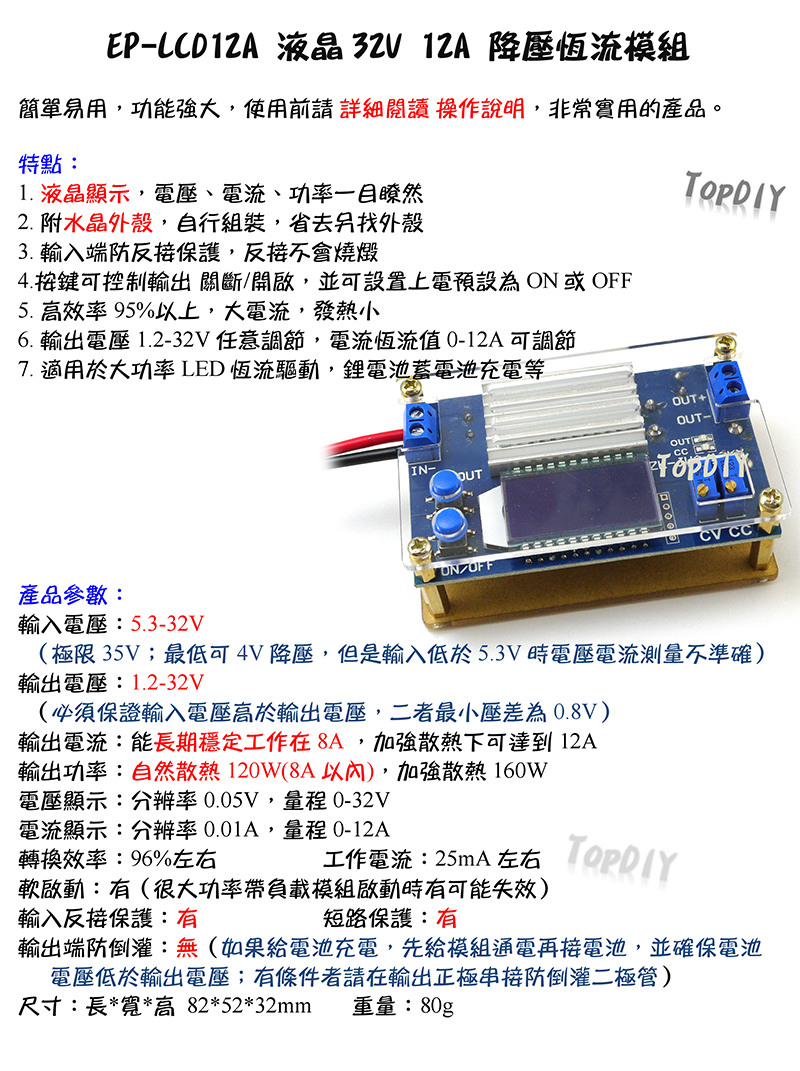

規格說明
輸入電壓5.3-32V（極限35V，最低可4V降壓，但輸入低於5.3V時電壓電流測量不準確）
輸出電壓1.2-32V（必須輸入電壓高於輸出電壓，二者最小壓差為0.8V）
輸出電流能長期穩定工作在8A，加強散熱下可達到12A
輸出功率自然散熱120W（8A以內），加強散熱160W
電壓顯示分辨率0.05V，量程0-32V
電流顯示分辨率0.01A，量程0-12A
轉換效率96%左右
工作電流25mA左右
尺寸長×寬×高 82×52×32mm
重量80g

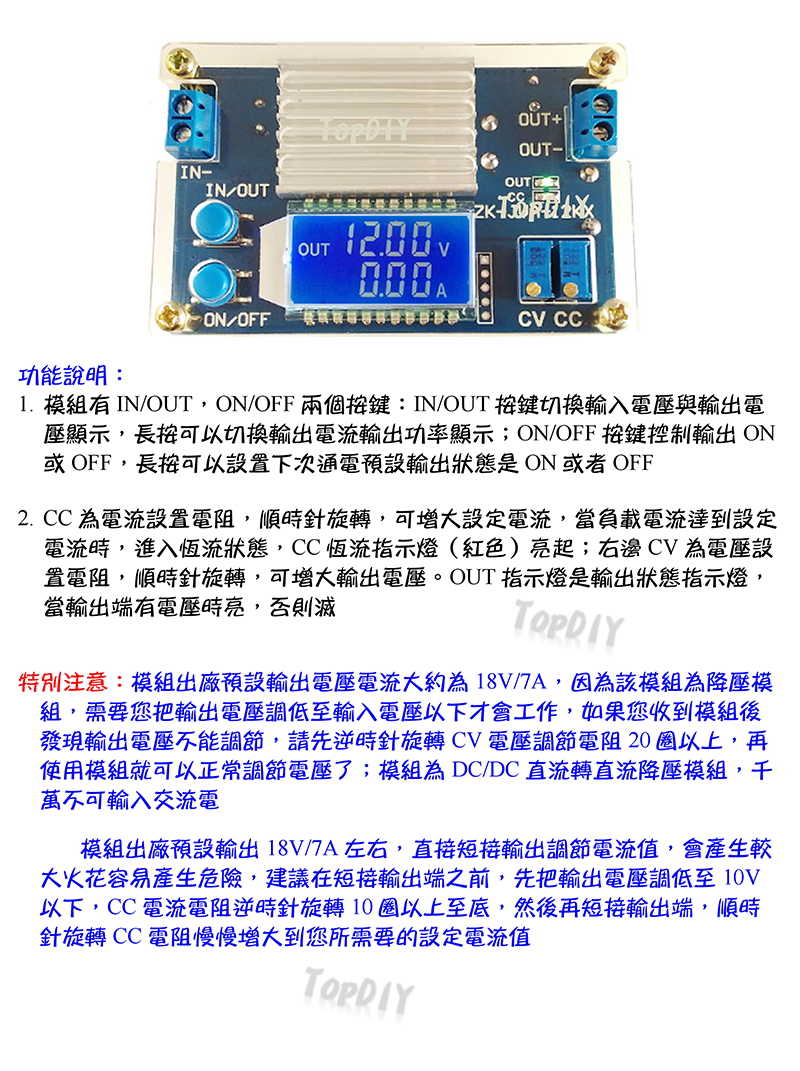

功能介紹

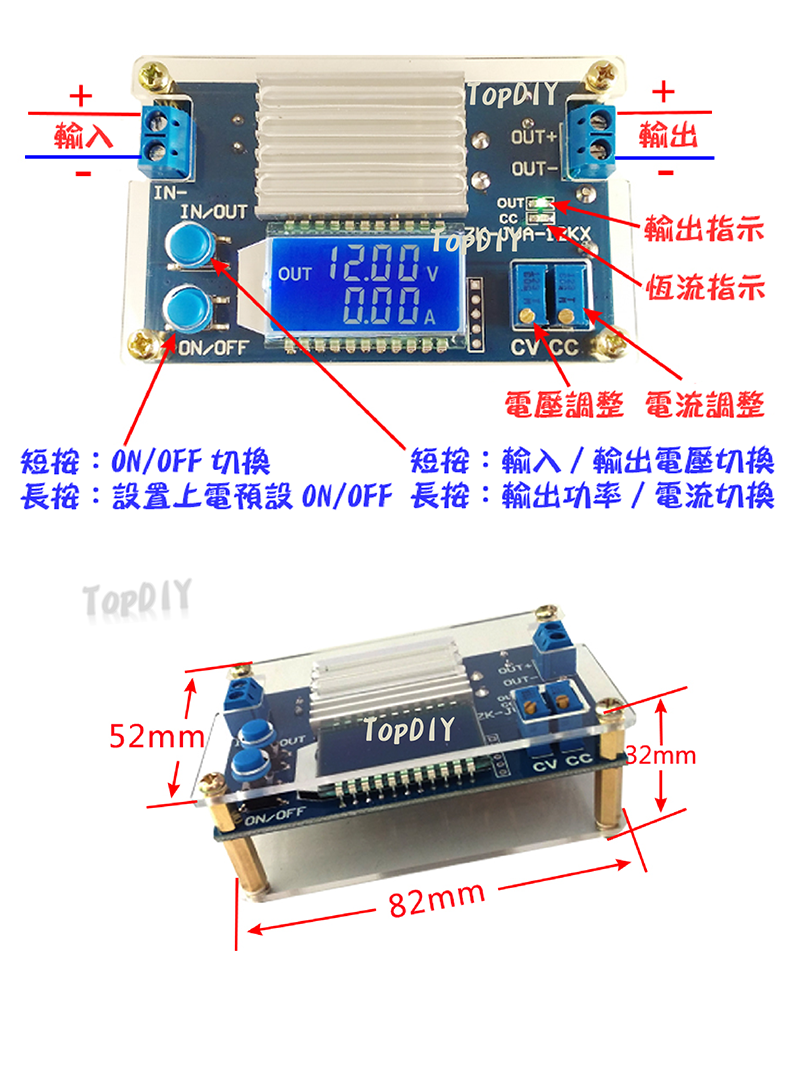

• 按鍵操作：模組有IN/OUT、ON/OFF兩個按鍵
• IN/OUT按鍵：切換輸入電壓與輸出電壓顯示，長按可以切換輸出電流輸出功率顯示
• ON/OFF按鍵：控制輸出ON或OFF，長按可以設置下次通電預設輸出狀態是ON或OFF
• CC電流設置：順時針旋轉可增大設定電流，當負載電流達到設定電流時，進入恆流狀態
• CV電壓設置：順時針旋轉可增大輸出電壓，OUT指示燈為輸出狀態指示燈

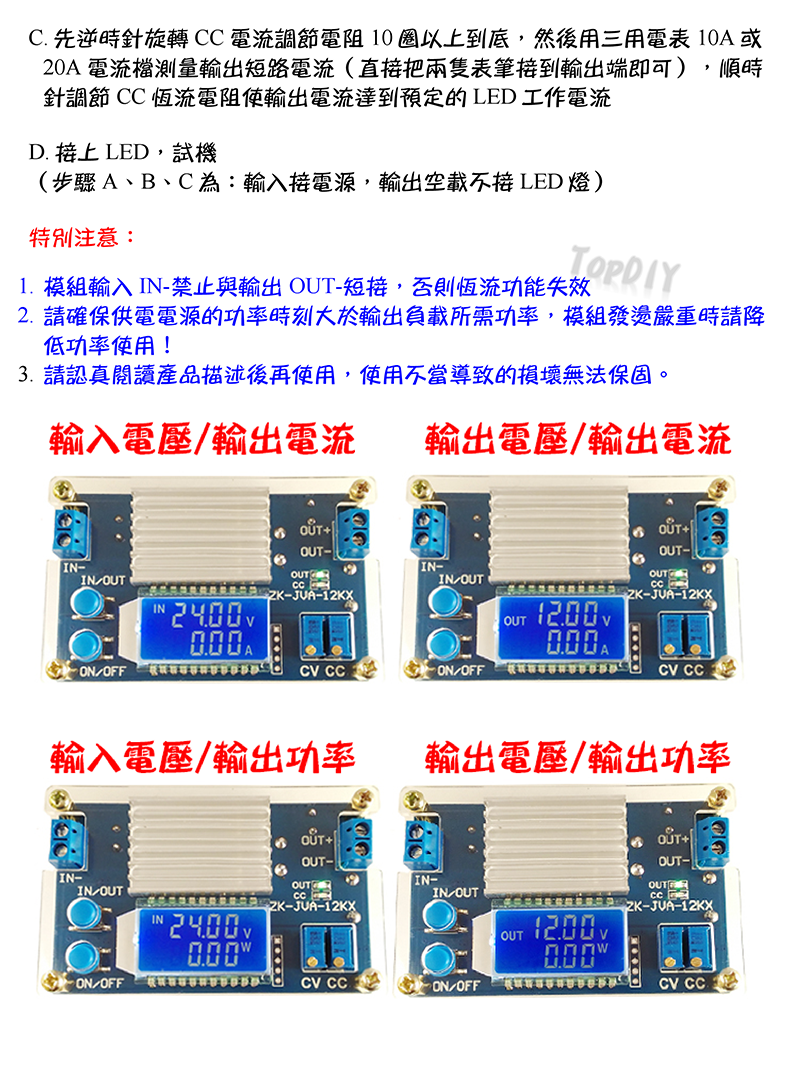

• 顯示模式：可切換顯示輸入電壓/輸出電流、輸出電壓/輸出電流、輸入電壓/輸出功率、輸出電壓/輸出功率
適用場景
• 降壓模組使用：作為具有過流保護功能的普通降壓模組
• 電池充電器：適用於鋰電池充電應用，具備恆流充電功能
• LED驅動模組：適用於大功率LED恆流驅動應用
• 實驗室電源：可作為可調式直流電源供實驗使用
• 電子設備供電：為各種電子設備提供穩定的直流電源

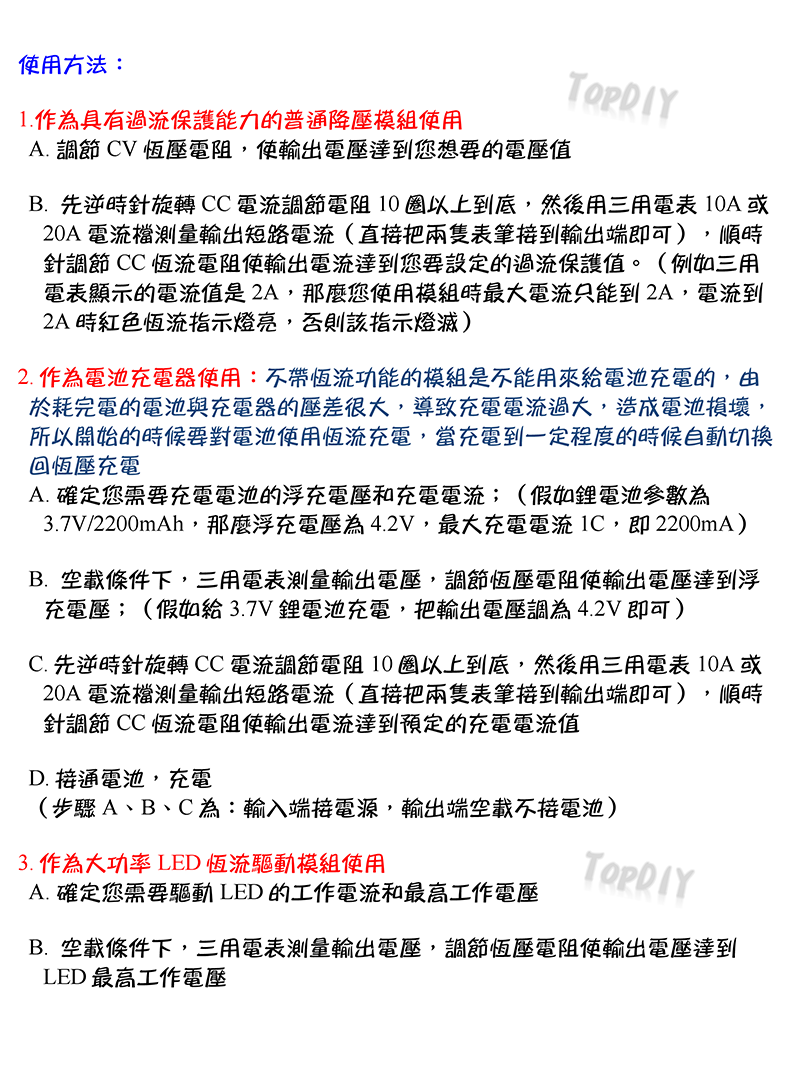

使用說明
降壓模組使用方法：
• 調節CV恆壓電阻，使輸出電壓達到您想要的電壓值
• 先逆時針旋轉CC電流調節電阻10圈以上至底，然後用三用電表10A或20A電流檔測量輸出短路電流，順時針調節CC恆流電阻使輸出電流達到您要設定的過流保護值
電池充電器使用方法：
• 確定您需要充電電池的浮充電壓和充電電流
• 在空載條件下，三用電表測量輸出電壓，調節恆壓電阻使輸出電壓達到浮充電壓
• 先逆時針旋轉CC電流調節電阻10圈以上至底，然後用三用電表測量輸出短路電流，順時針調節CC恆流電阻使輸出電流達到預定的充電電流值
• 接通電池，充電

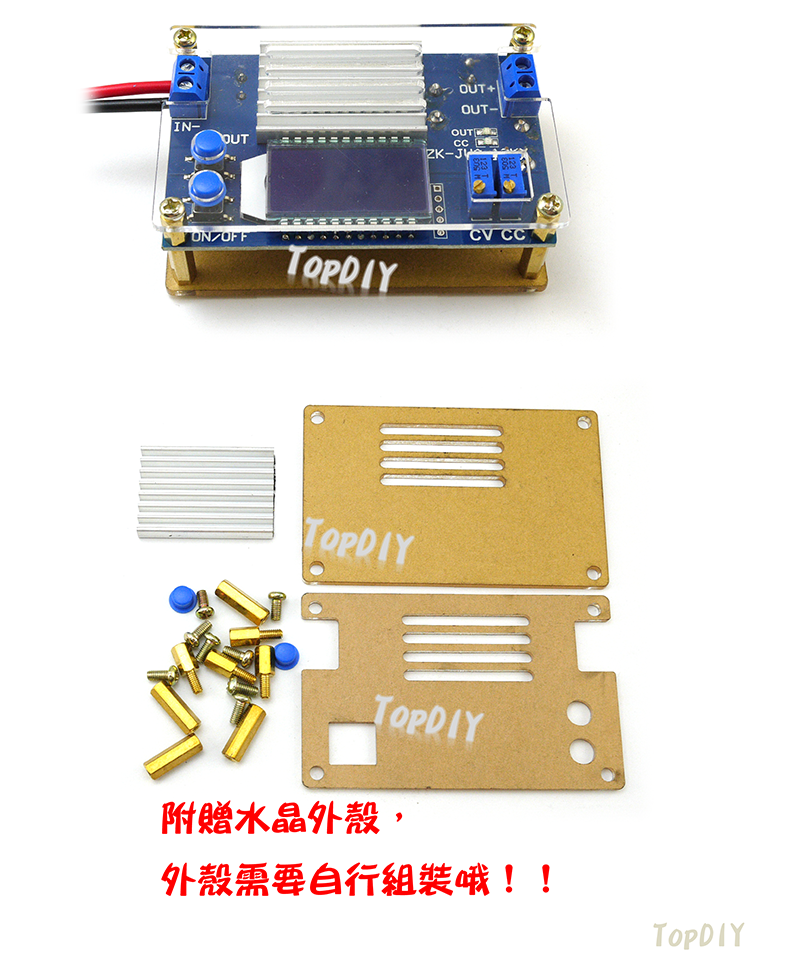

包裝內容
• EP-LCD12A 主機模組 × 1
• 水晶壓克力外殼套件 × 1（需自行組裝）
• 散熱片 × 1
• 組裝螺絲配件 × 1組
注意事項
• 模組輸入IN-禁止與輸出OUT-短接，否則恆流功能失效
• 請確保供電電源的功率足夠大於輸出負載所需功率，模組發燙嚴重時請降低功率使用
• 請勿負荷過大，使用不當導致的損壞無法保固
• 模組出廠預設輸出18V/7A左右，直接短接輸出調節電流值會產生較大火花易產生危險，建議在短接輸出端之前，先把輸出電壓調低至10V以下
• 本產品為DC/DC直流轉直流降壓模組，千萬不可輸入交流電
