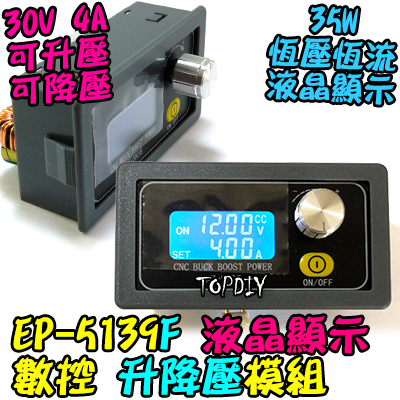

35瓦【TopDIY】EP-5139F 升降壓 電源 模組 電壓升降 恆壓恆流 數位 升壓 降壓 DC 直流 電源供應
NT$ 332
專業級35瓦數位升降壓電源模組，採用EP-5139F高精度晶片，支援4.0V-30V寬範圍輸入輸出，具備LCD液晶顯示螢幕即時監控電壓電流，內建恆壓恆流控制、過壓過流保護等多重安全機制，適用於電池充電、LED驅動、實驗測試等專業應用。
DESCRIPTION
商品特色
• 高精度EP-5139F晶片 - 採用專業級電源管理IC，電壓精度±0.5%，電流精度±0.8%
• LCD液晶顯示螢幕 - 即時顯示輸入/輸出電壓、電流、功率、容量、能量等參數
• 數位旋鈕調節 - 高精度編碼器旋鈕，可精確調節電壓電流設定值
• 升降壓功能 - 支援Buck-Boost架構，輸入輸出電壓範圍0.6V-30V
• 恆壓恆流控制 - CV/CC模式自動切換，適合各種負載需求
• 多重保護機制 - 內建過壓、欠壓、過流、過功率、過溫等保護功能
• 高轉換效率 - 轉換效率約86%，發熱量低，工作頻率160KHz
• 記憶功能 - 斷電記憶設定參數，重新開機自動恢復

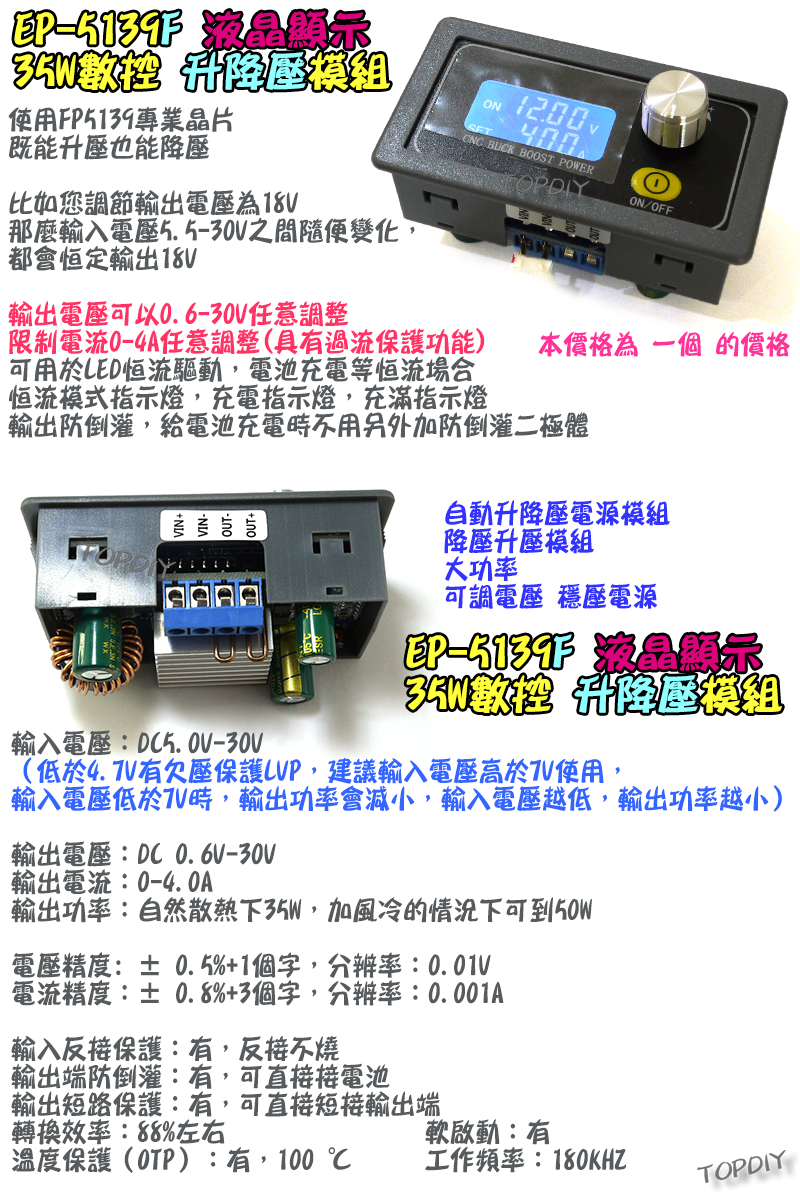

規格說明
型號EP-5139F
輸入電壓DC 4.0V-30V
輸出電壓DC 0.6V-30V
輸出電流0-4.0A
輸出功率自然散熱35W，風冷可達50W
電壓精度±0.5%+1個字，分辨率0.01V
電流精度±0.8%+3個字，分辨率0.001A
轉換效率約86%
工作頻率160KHz

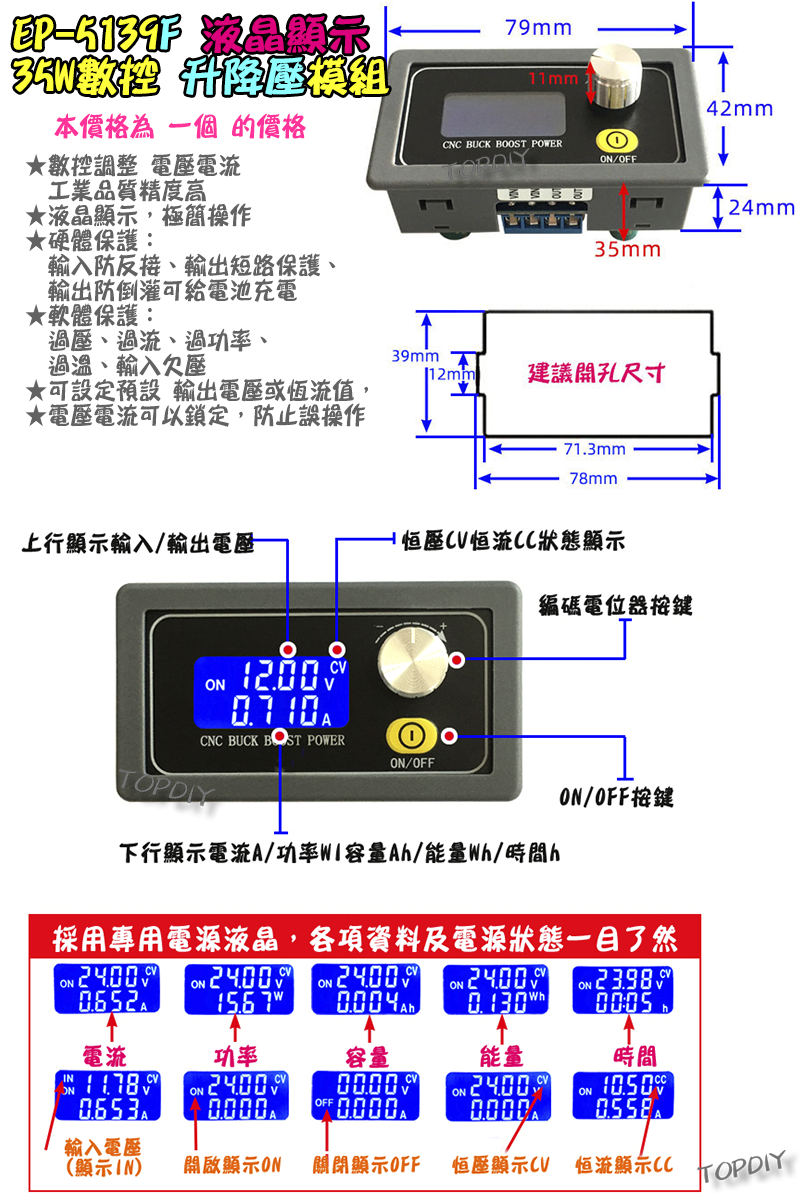

外觀尺寸79×42×24mm
安裝孔距71.3×39mm
顯示器LCD液晶螢幕
功能介紹
• LCD多功能顯示 - 可顯示電流A、功率W、容量Ah、能量Wh、運行時間h等資訊
• CV恆壓模式 - 維持輸出電壓穩定，適合電壓敏感設備供電
• CC恆流模式 - 維持輸出電流恆定，適合LED驅動、電池充電
• 保護設定功能 - 可設定LVP欠壓保護、OVP過壓保護、OCP過流保護等參數
• 容量統計 - 自動統計累積容量和能量，適合電池測試
• 軟啟動功能 - 開機時平滑啟動，避免衝擊電流
• 輸出開關 - 可透過按鍵控制輸出開關，無需外接開關
適用場景
• 電池充電 - 鋰電池、鎳氫電池等各類型充電電池的充電應用

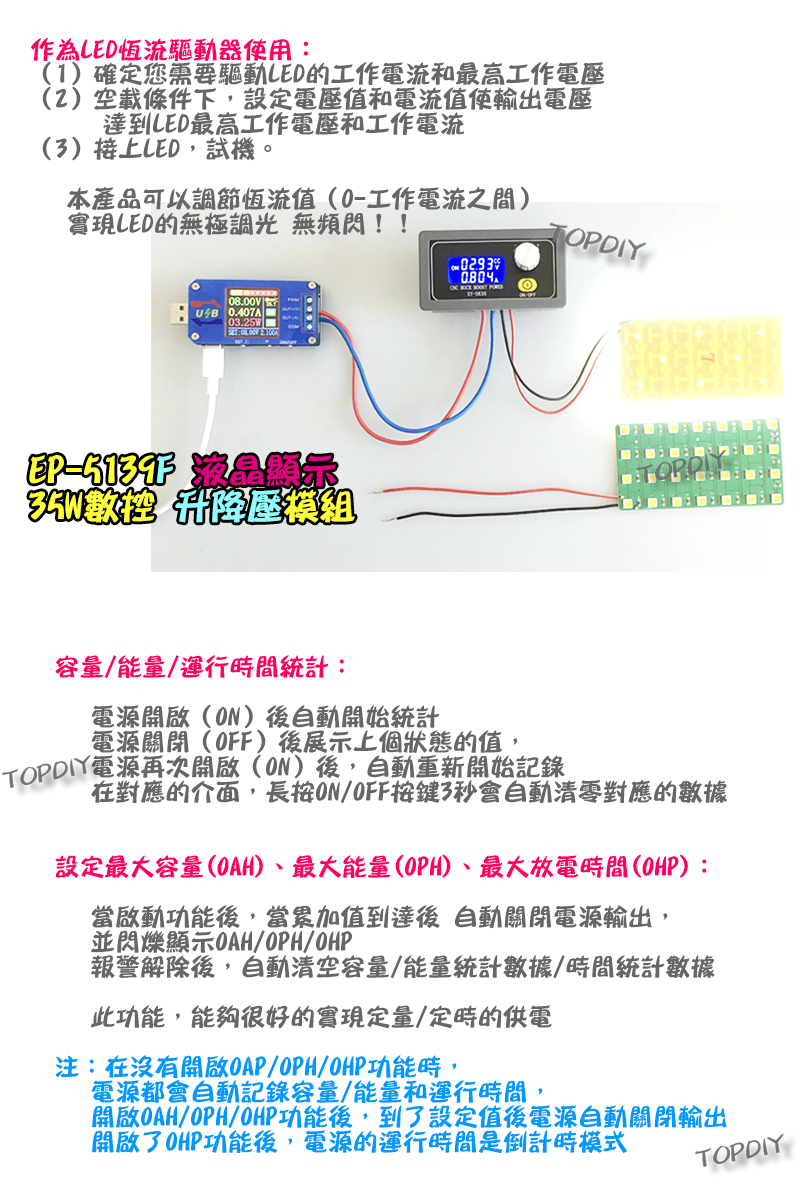

• LED驅動 - 大功率LED燈條、燈板的恆流驅動
• 實驗測試 - 電子實驗、產品測試、老化測試等場合
• 設備供電 - 各類型DC設備的穩定電源供應
• DIY專案 - 電子愛好者DIY製作、改裝專案
• 維修測試 - 電子維修時的可調電源測試工具
使用說明
基本操作：
• 短按旋鈕 - 切換顯示電流A/功率W/容量Ah/能量Wh/時間h
• 長按旋鈕1秒 - 切換調節電壓或恆流值，SET字樣閃爍表示調節模式
• 長按旋鈕3秒 - 進入保護參數設定模式
• 長按旋鈕4秒 - 鎖定設定值，防止誤操作
• 短按ON/OFF鍵 - 開啟/關閉電源輸出
• 長按ON/OFF鍵2秒 - 切換顯示輸入電壓和輸出電壓

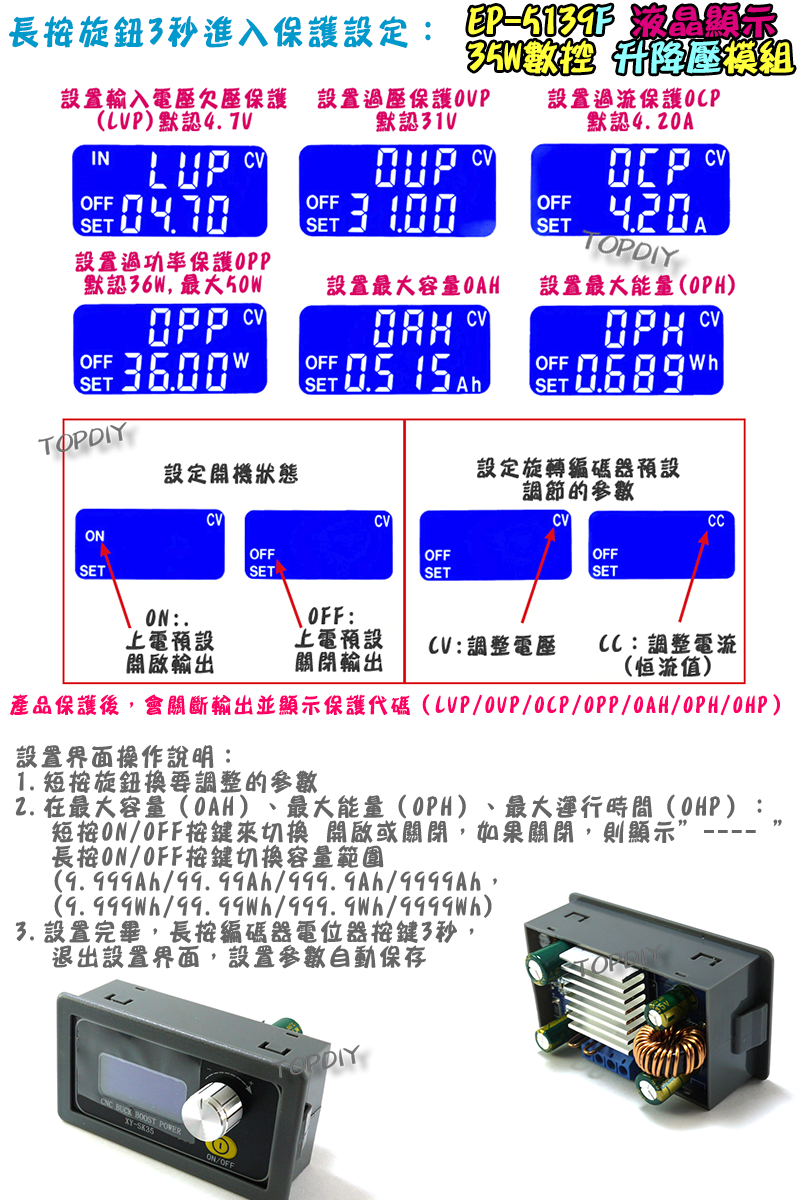

保護設定：
• 可設定LVP(欠壓保護)、OVP(過壓保護)、OCP(過流保護)
• 可設定OPP(過功率保護)、OAH(容量保護)、OPH(能量保護)

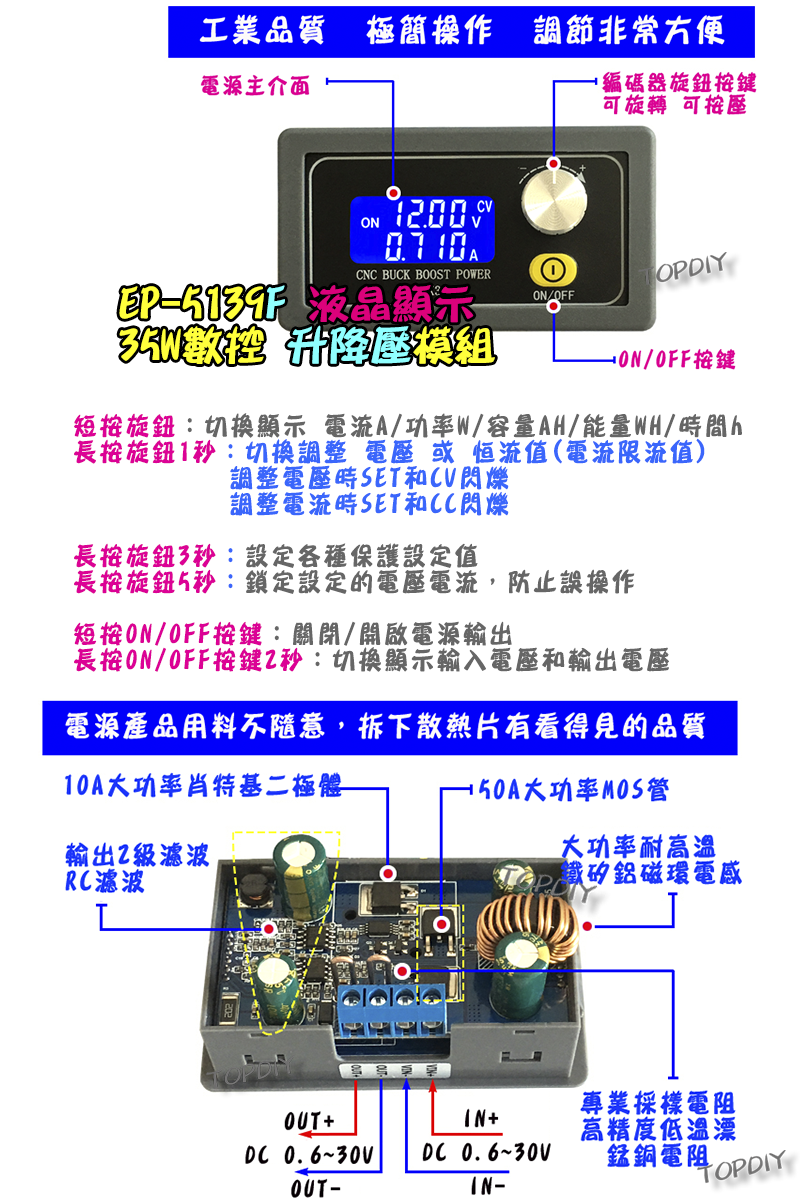

內部構造
• 高品質電感 - 大功率耐高溫鐵矽鋁環鐵電感，確保穩定運作
• 專業MOSFET - 10A大功率肖特基二極體，40A大功率MOS管
• 輸出濾波 - 輸出2級濾波RC濾波電路，降低紋波干擾
• 專業採樣 - 高精度低溫漂銅箔電阻，確保測量準確性
注意事項
• 輸入電壓建議高於7V使用，低於4.7V有欠壓保護LVP
• 輸入電壓低於7V時輸出功率會減小，建議輸入電壓高於輸出電壓2V以上
• 使用時請注意散熱，大功率使用建議加裝散熱風扇
• 設定參數後會自動儲存，斷電重新開機時會恢復上次設定
• 具有輸入防反接、輸出短路保護、輸出防倒灌功能
• 工作溫度保護設定為100°C，超溫會自動保護
