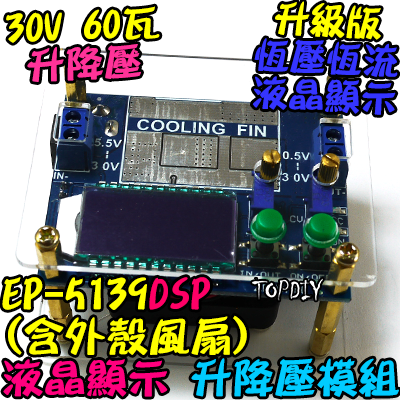

60瓦 含風扇外殼【TopDIY】EP-5139E 升降壓 電源 模組 恆電壓 恆電流 升壓 降壓 DC 直流 電源供應
NT$ 435
TopDIY EP-5139E 升降壓電源模組，採用FP5139專業晶片，輸入4.5-30V，輸出0.5-30V可調，最大60W功率輸出。內建LCD液晶顯示屏，即時監控電壓、電流、功率及溫度。配備智慧溫控風扇散熱系統，具過流、過溫、過功率多重保護機制，適合電子實驗、電池充電、LED恆流驅動等多種應用場景。
DESCRIPTION
商品特色
• 採用FP5139專業升降壓晶片，可升壓也可降壓，輸入4.5-30V，輸出0.5-30V任意調節
• 高功率60W輸出，限流電流0-6A任意調整，具備過流保護功能
• 配備1.3吋LCD液晶顯示屏，即時顯示輸入/輸出電壓、電流、功率及模組溫度
• 智慧溫控風扇散熱系統，當電流大於3A或功率大於20W時自動啟動風扇
• 多重保護機制：過流保護、過溫保護、過功率保護、輸入反接保護、短路保護
• 恆壓恆流雙模式，適用於LED恆流驅動、電池充電等應用
• 輸出防倒灌設計，給電池充電時不需另外加防倒灌二極體
• 透明壓克力外殼設計，搭配銅柱固定結構，美觀實用

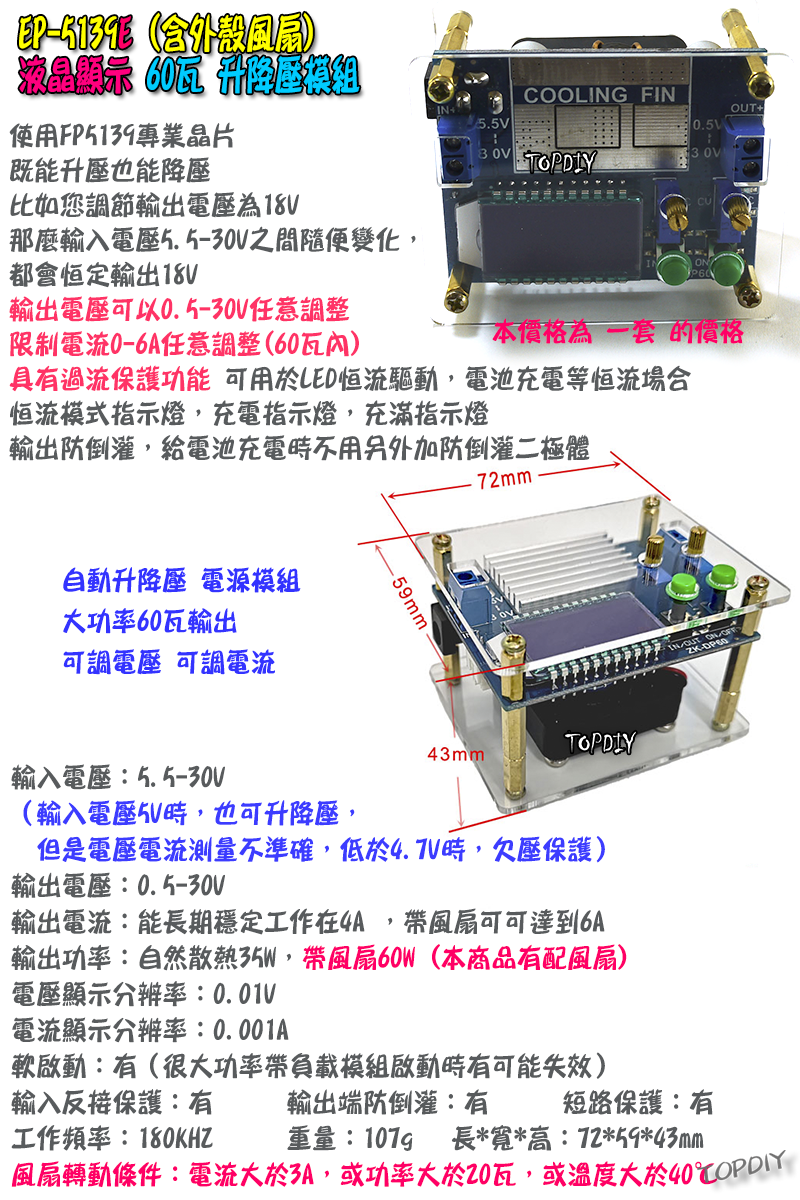

規格說明
控制晶片FP5139專業升降壓晶片
輸入電壓4.5-30V DC
輸出電壓0.5-30V DC任意調節
輸出電流0-6A任意調整（4A長期穩定工作）
輸出功率自然散熱35W，帶風扇60W
顯示精度電壓0.01V，電流0.001A
工作頻率160KHz
外殼尺寸72×59×43mm
重量約107g
散熱方式大體積鋁散熱片+智慧溫控風扇
功能介紹

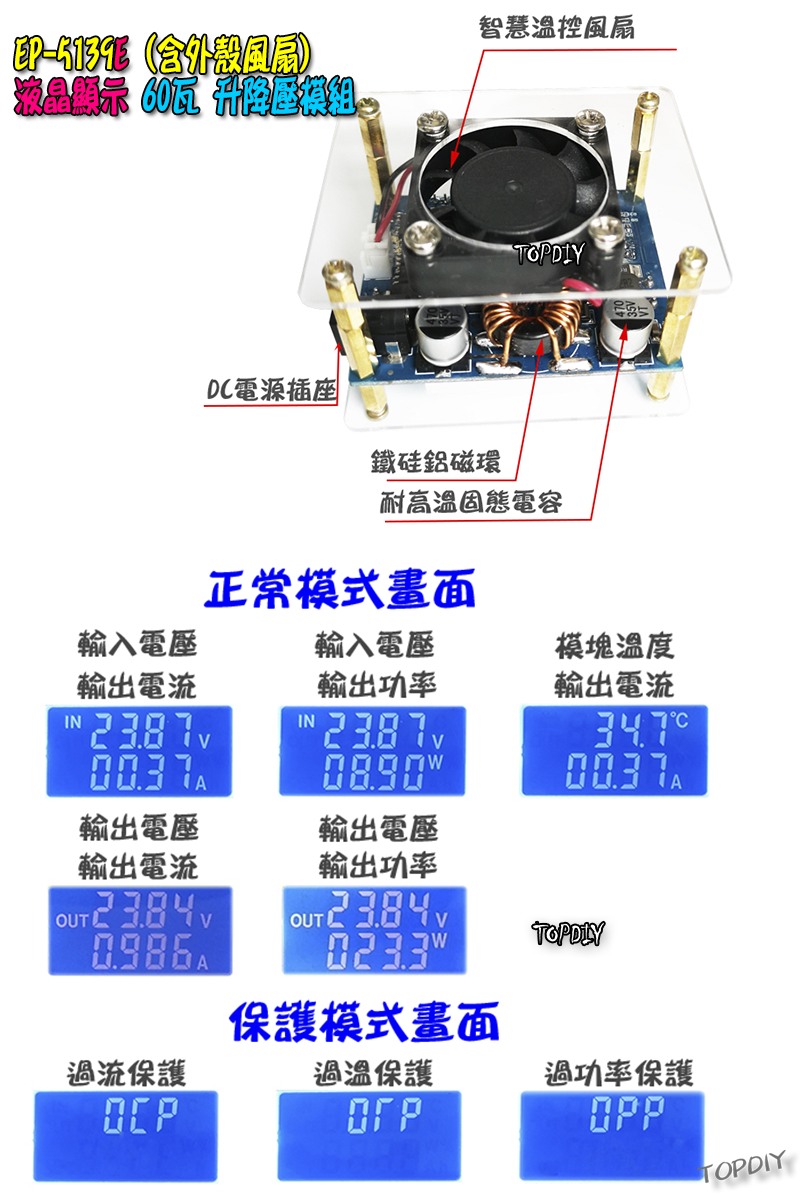

LCD顯示功能：
• 正常模式：顯示輸入電壓/電流、輸出電壓/電流/功率、模組溫度
• 保護模式：顯示過流保護OCP、過溫保護OTP、過功率保護OPP

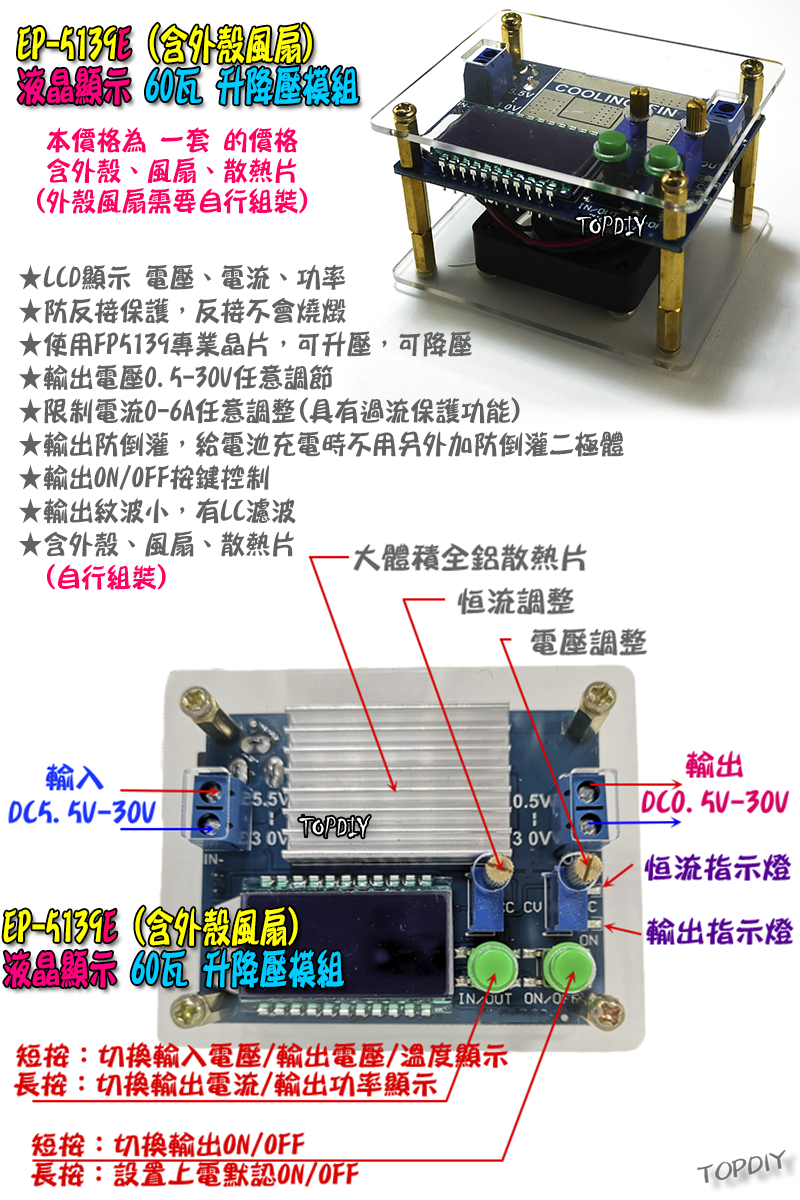

按鍵操作：
• 短按綠色按鈕：切換輸入電壓/輸出電壓/溫度顯示
• 長按綠色按鈕：切換輸出電流/輸出功率顯示
• 短按黑色按鈕：切換輸出ON/OFF
• 長按黑色按鈕：設置上電預設ON/OFF
調節功能：
• CC電流調節：逆時針減小電流，順時針增大電流
• CV電壓調節：逆時針減小電壓，順時針增大電壓
適用場景
• 電子實驗室：作為可調式電源供應器，提供穩定的直流電源
• 電池充電：恆壓恆流充電模式，適用於鋰電池充電應用
• LED驅動：恆流模式可作為LED驅動器，提供穩定電流
• 電路測試：精確的電壓電流調節，適合各種電子電路測試
• DIY專案：適合電子愛好者進行各種創作專案
• 教學實驗：直觀的LCD顯示，適合教學演示使用

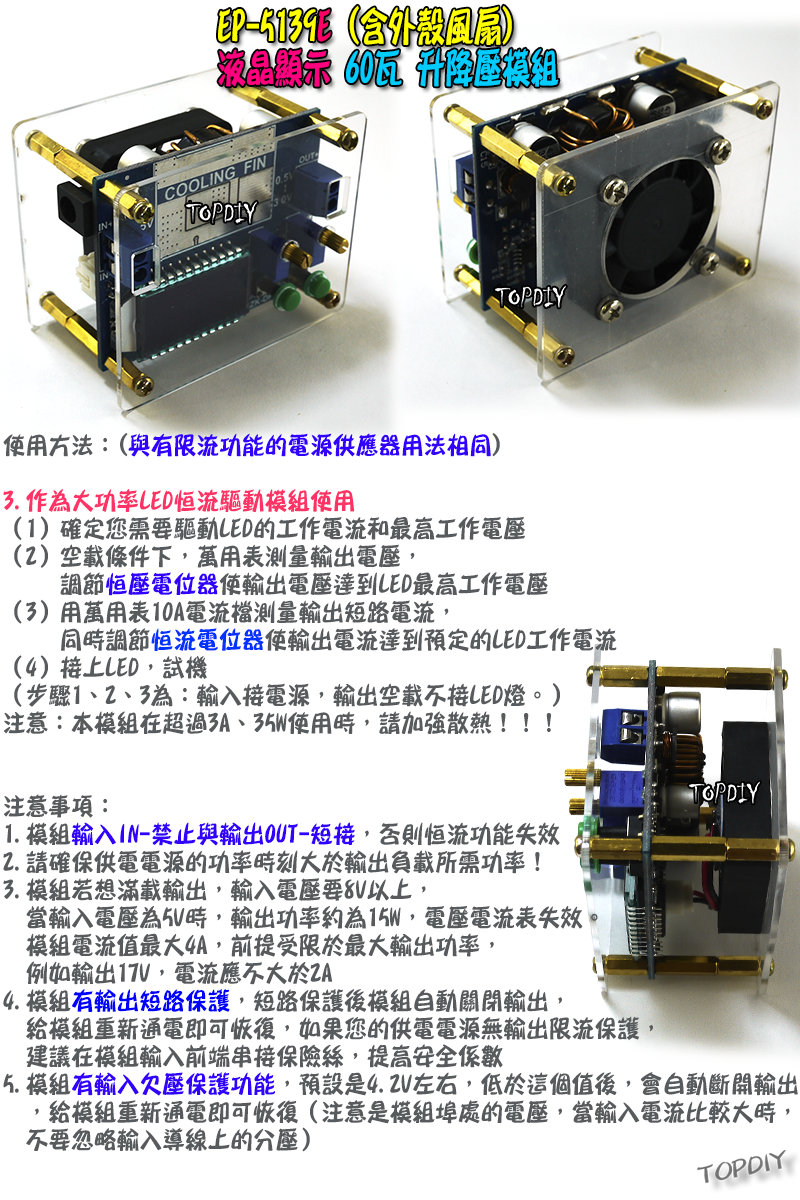

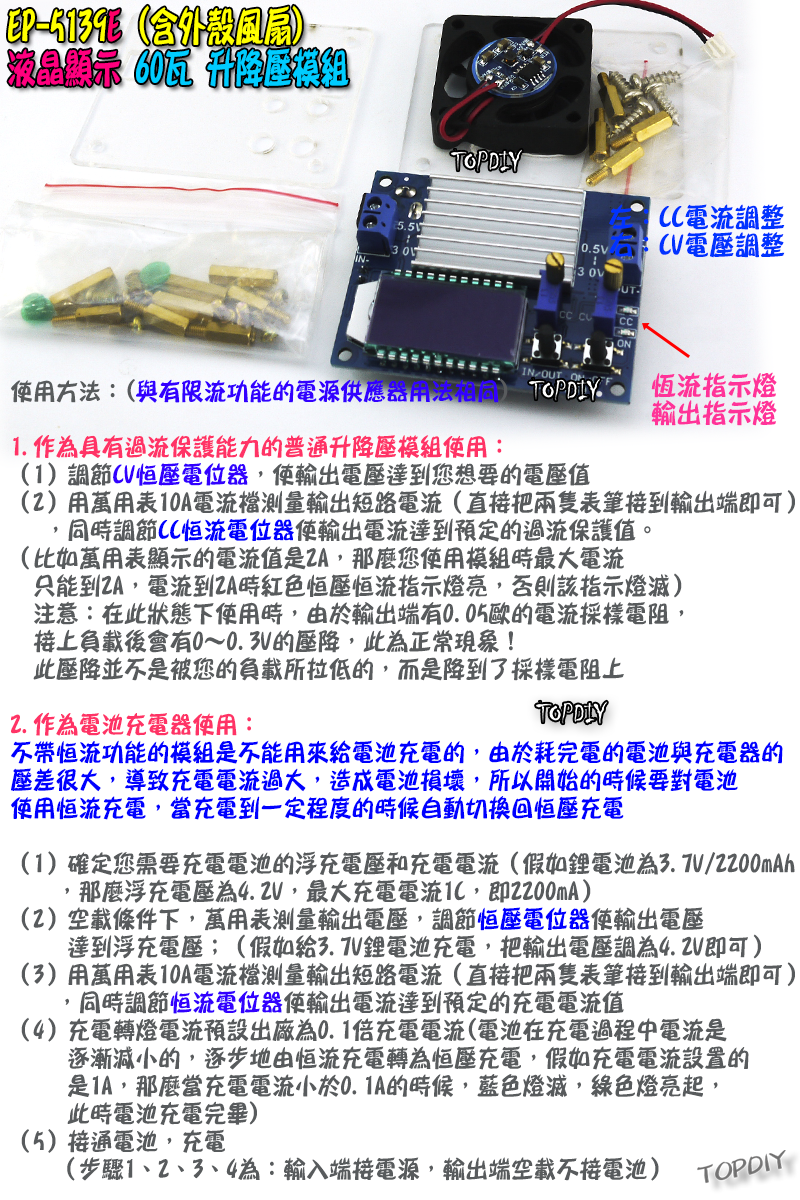

使用說明
基本操作：
1. 確定所需的輸入電壓和最高工作電壓
2. 在空載條件下，調節CV恆壓電位器，使輸出電壓達到預想電壓值
3. 用萬用表10A電流檔測量輸出短路電流，調節CC恆流電位器使輸出電流達到預定過流保護值
4. 連接負載測試
電池充電使用：
1. 確定電池的浮充電壓和充電電流
2. 調節CC恆流電位器，使輸出電流達到預定的充電電流
3. 調節CV恆壓電位器，使輸出電壓達到浮充電壓
4. 連接電池開始充電
包裝內容
• EP-5139E升降壓模組主體 × 1
• 透明壓克力外殼 × 1套
• 智慧溫控風扇 × 1
• 銅柱固定配件 × 1組
• 接線端子台 × 1組
注意事項
• 模組輸入IN+與IN-，不可接反，否則會損壞模組
• 請確保供電電源的功率時刻大於給輸出負載所需功率
• 模組去除外殼時，輸入電壓不可大於25V，電源質量要好
• 當模組輸入電壓小於16V時，電壓及質量差的情況下，模組最大輸出功率會降低
• 模組有輸出短路保護，短路保護後模組會自動關閉輸出
• 模組有輸入欠壓保護功能，預設值4.2V左右，低於個值後會自動斷開輸出
• 使用超過3A、25W時，請務必加強散熱或使用風扇
