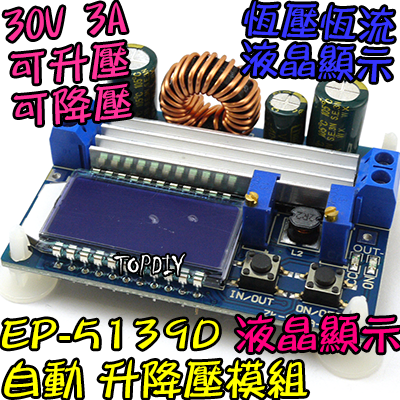

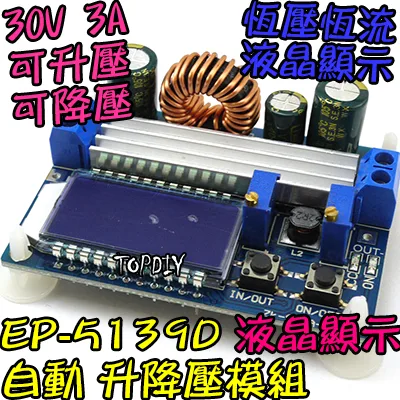

35瓦 液晶【TopDIY】EP-5139D 升降壓 電源 模組 恆電壓 恆流 恆電流 升壓 降壓 DC 直流 電源供應
NT$ 229
EP-5139D 升降壓電源模組，搭載FP6139專業晶片，支援6.4-30V輸入，0.6-30V輸出可調，具備恆壓恆流雙模式，最大輸出35W功率。配備1.8吋液晶顯示器，可切換顯示電壓、電流、功率等參數，並具有多重保護功能，適合LED驅動、電池充電、電源轉換等應用。
DESCRIPTION
商品特色
• FP6139專業晶片：採用高品質升降壓專用晶片，兼具升壓與降壓功能，轉換效率高
• 1.8吋液晶顯示：配備藍色背光LCD螢幕，可切換顯示輸入電壓/電流、輸出電壓/電流、功率等參數
• 雙重調節控制：設有CC電流調節與CV電壓調節旋鈕，可精準設定輸出參數
• 恆壓恆流模式：支援CV恆壓與CC恆流雙工作模式，自動切換，適合多種負載需求
• 多重保護機制：具備輸入反接保護、輸出短路保護、過流保護、低壓保護等安全功能
• 輸出開關控制：設有ON/OFF按鍵開關，可控制輸出啟閉，操作便利
• 高功率散熱：配備大型散熱片，支援長時間穩定工作，最大輸出功率35W
• 多功能指示燈：具有恆流與輸出狀態指示燈，工作狀態一目了然

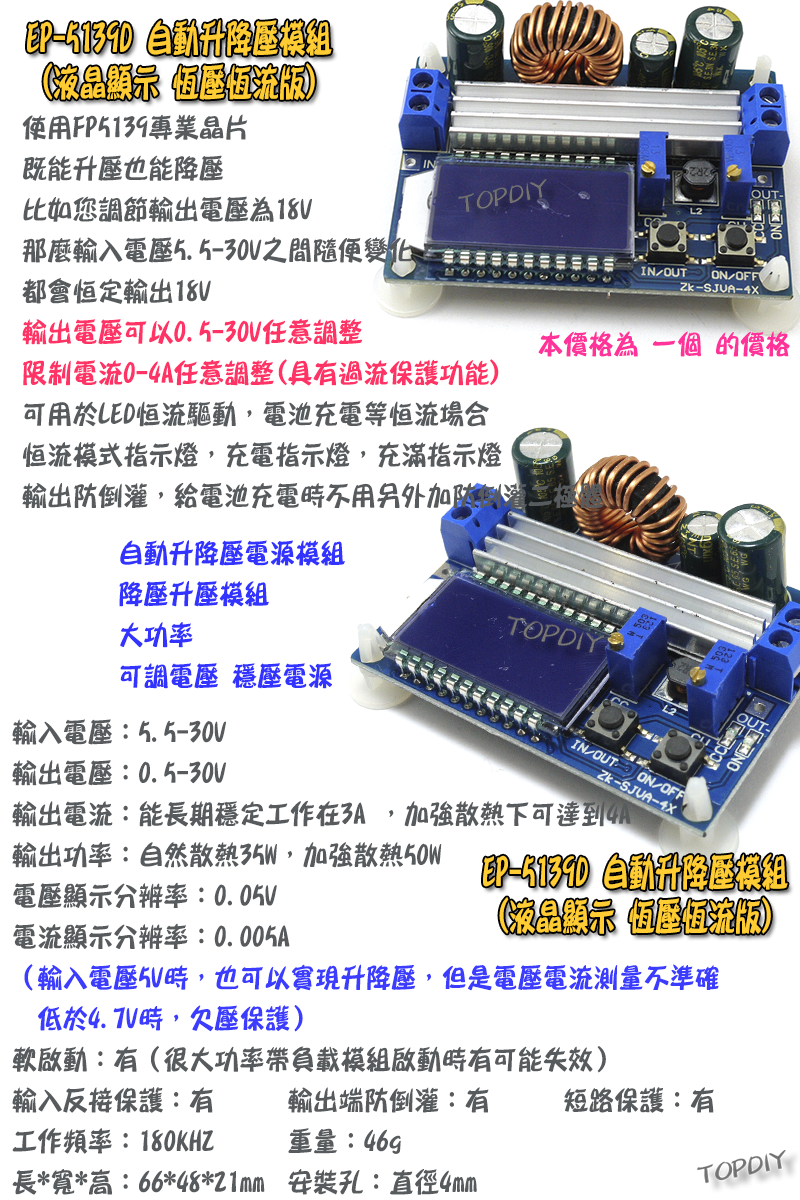

規格說明
型號EP-5139D
輸入電壓6.4-30V DC
輸出電壓0.6-30V 可調
輸出電流0-4A 可調
輸出功率自然散熱35W，加強散熱50W
工作頻率160KHz
電壓解析度0.05V
電流解析度0.005A

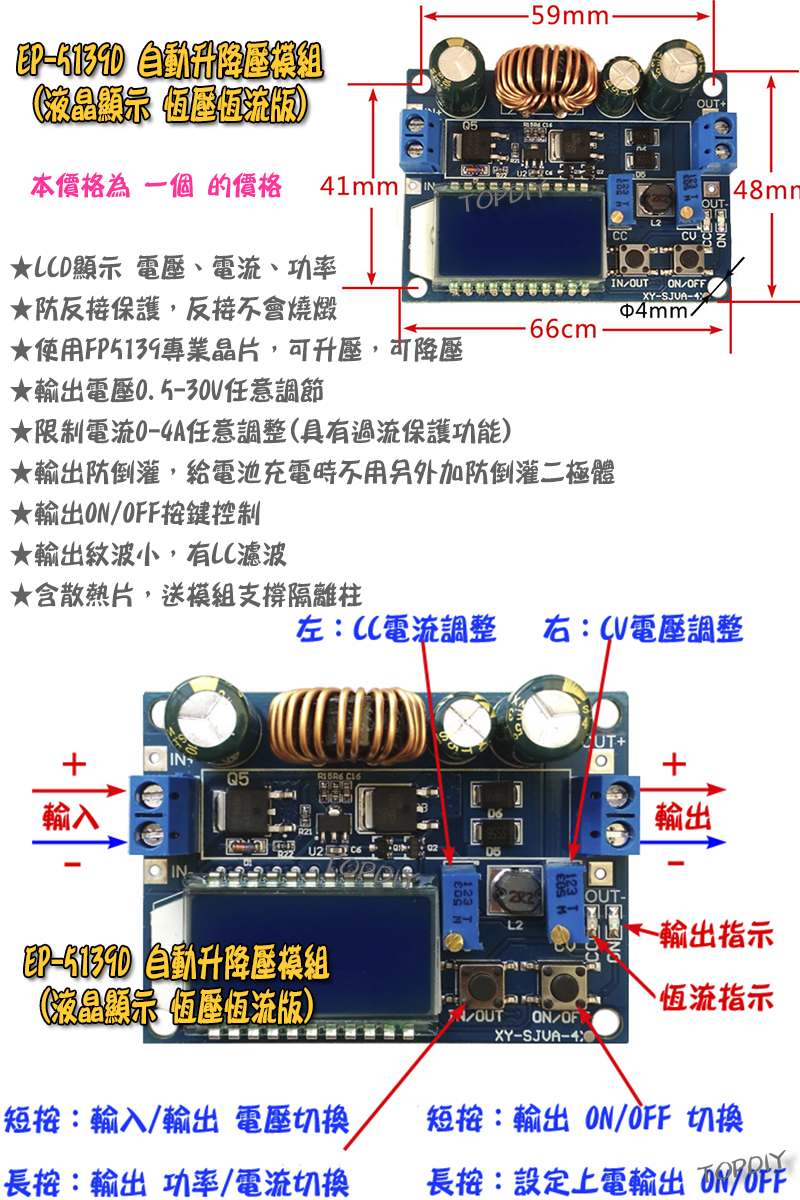

尺寸66×48×21mm
重量約46g
顯示器1.8吋 LCD 液晶螢幕
功能介紹

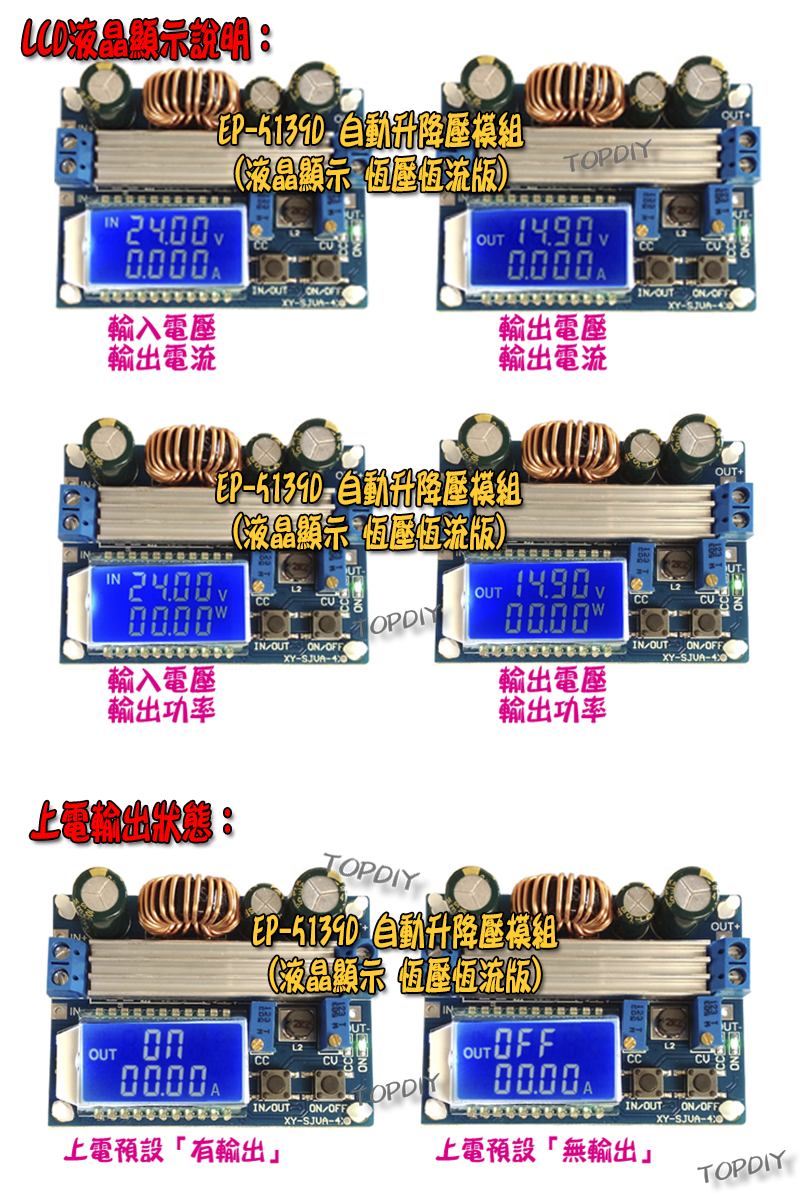

顯示切換功能：
• 短按IN-OUT按鍵：切換輸入/輸出電壓顯示
• 長按IN-OUT按鍵：切換輸出功率/電流顯示
• 短按ON/OFF按鍵：控制輸出開關
工作模式：
• CV恆壓模式：維持設定電壓輸出，電流隨負載變化
• CC恆流模式：維持設定電流輸出，電壓隨負載變化
• 自動模式切換：根據負載特性自動選擇最適工作模式
精密調節：透過左側CC旋鈕調節電流，右側CV旋鈕調節電壓，調節精度高
適用場景
• LED驅動應用：為LED燈條、LED燈珠提供恆流驅動電源
• 電池充電：鋰電池、鉛酸電池等各種電池的充電應用，無需額外加裝保護電路
• 電源轉換：將不同電壓轉換至所需電壓，適合各種電子設備供電
• 實驗測試：電子工程測試、產品開發驗證的可調電源
• DIY專案：電子愛好者的各種DIY電路供電需求
• 設備維修：電子設備維修時的測試電源或臨時供電

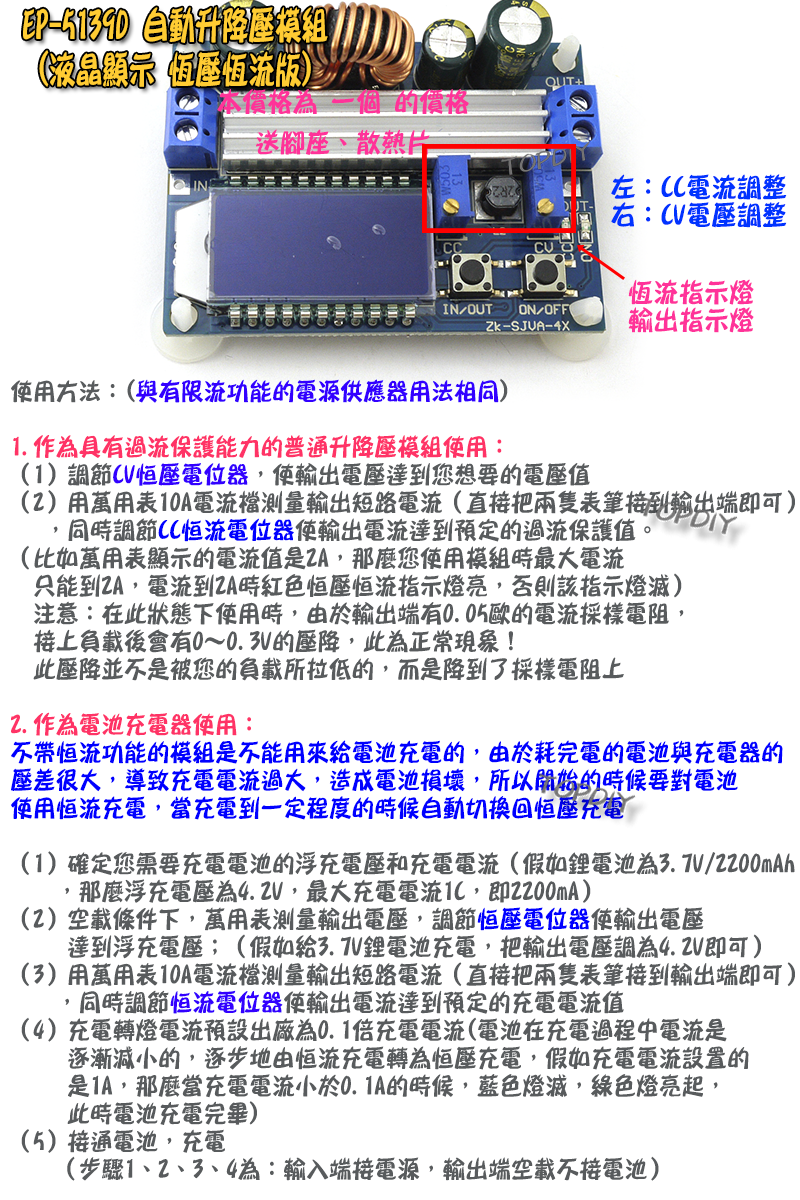

使用說明
一般電源使用：
1. 調節CV電壓旋鈕，設定所需輸出電壓
2. 用萬用表10A電流檔測量輸出短路電流
3. 調節CC恆流旋鈕，使輸出電流達到預設的過流保護值
4. 接上負載即可正常工作
電池充電使用：
1. 確認電池的浮充電壓和充電電流規格
2. 空載條件下，調節CV旋鈕使輸出電壓達到電池的浮充電壓
3. 用萬用表10A檔測量輸出短路電流，調節CC旋鈕達到預設充電電流
4. 連接電池，充電過程會自動恆流轉恆壓
5. 充電完成後自動進入涓流充電模式

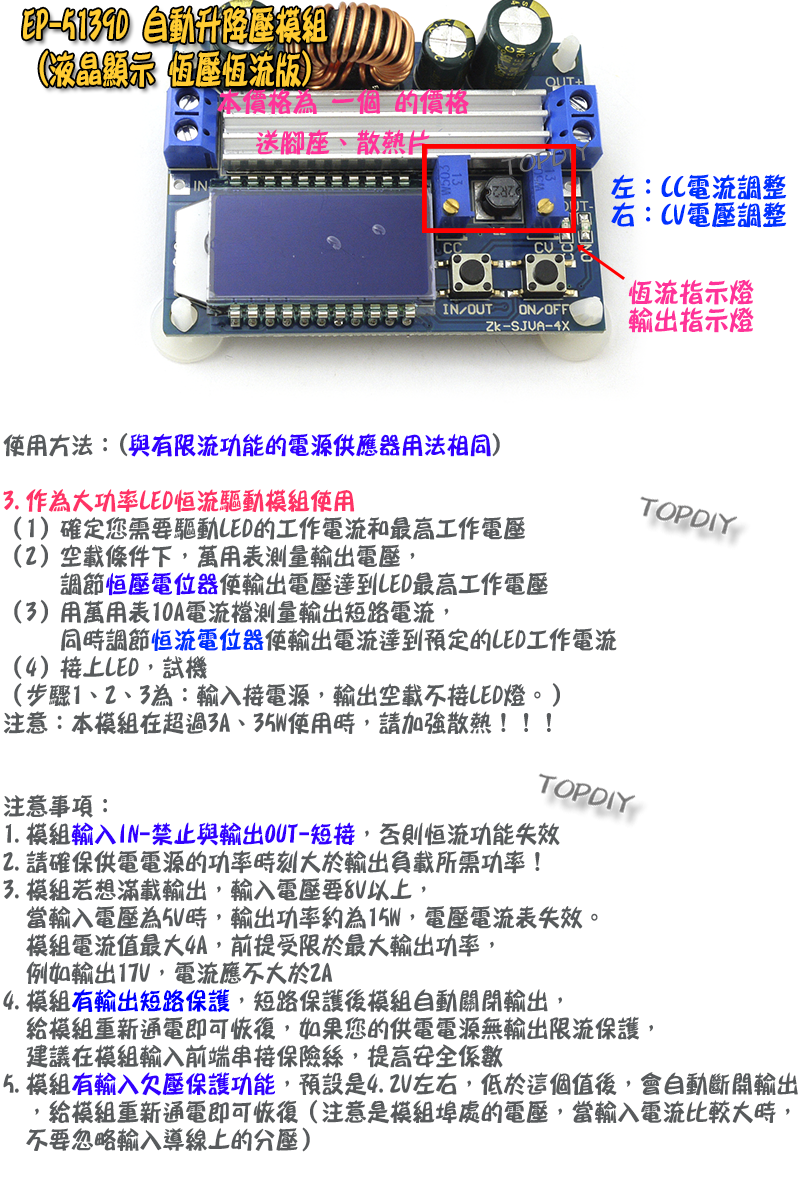

注意事項
• 模組輸入IN+與輸出OUT+不可短接，可能造成功能失效
• 請確保電源功率時刻大於輸出負載所需功率
• 模組去除散熱片後，輸入電壓不可大於15W，電壓差過大時需要強制散熱
• 模組最大電流為4A，設定最大輸出功率時，建議適當加強散熱
• 具有輸出短路保護，短路保護後模組會自動關閉輸出，給模組重新通電即可恢復
• 具有輸入欠壓保護功能，預設為4.2V左右，低於此值後會自動斷開輸出
• 模組超過3.5W使用時，請加強散熱以確保穩定運作
包裝內容
• EP-5139D 升降壓電源模組 × 1
• 散熱片（已安裝）× 1
• 支撐隔離柱 × 1組
