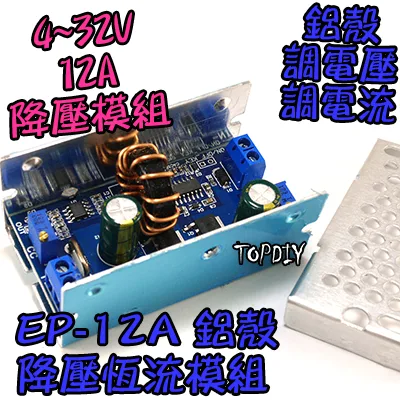

鋁殼【TopDIY】EP-12A 降壓 恆流 模組 12A 電壓 電流 可調 電源 鋰電 電池 電瓶 充電 太陽能 風力
NT$ 171
EP-12A 鋁殼降壓恆流模組，4-32V 輸入，1.2-32V 可調輸出，最大 12A 電流。適用於鋰電池充電、太陽能發電、LED 驅動等應用。具備短路保護功能，體積小巧僅 54g，散熱效果佳。
DESCRIPTION
商品特色
• BUCK 非隔離降壓同步整流設計，轉換效率高達 98%
• 鋁殼散熱設計，有效散熱延長使用壽命
• 電壓電流雙重可調，旋鈕調整方便操作
• 具備短路保護功能，限制電流為設定恆流值
• 體積小巧輕量化，僅重 54g 方便攜帶
• 工作頻率 150KHz，低紋波干擾
規格說明
輸入電壓DC 4-32V（極限 36V，請保留電壓餘量）
輸出電壓1.2-32V 連續可調（預設 16V）
輸出電流0-12A 連續可調
輸入輸出壓差0.5V
轉換效率最高 98%
工作溫度-40°C 至 +65°C
工作頻率150KHz
外殼尺寸70×40×30mm
重量54g（含外殼）
適用場景

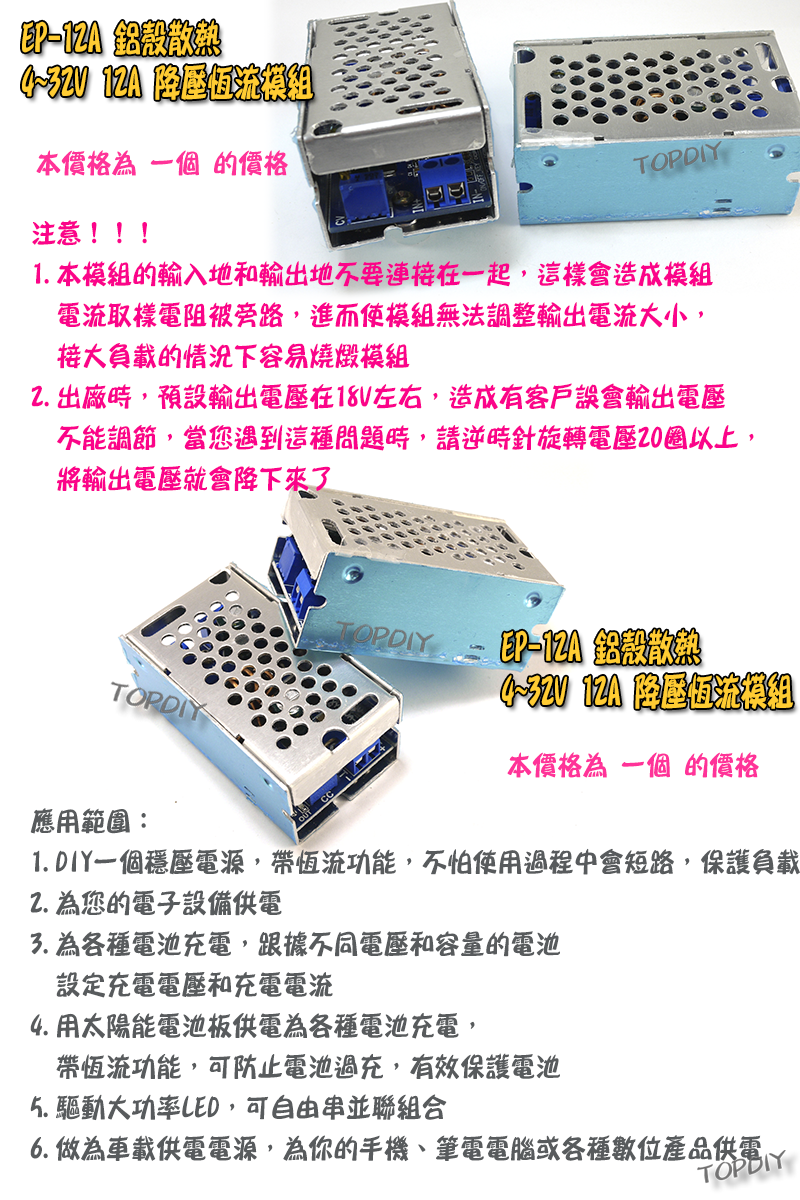

• 具有過流保護能力的普通降壓模組使用
• 各種鋰電池、電瓶、鎳鎘鎳氫電池充電器使用
• 太陽能電池板、風力發電等場合應用
• 大功率 LED 恆流驅動模組使用
• 電子設備供電，手機、筆電等數位產品供電
• DIY 穩壓電源，帶恆流功能
使用說明

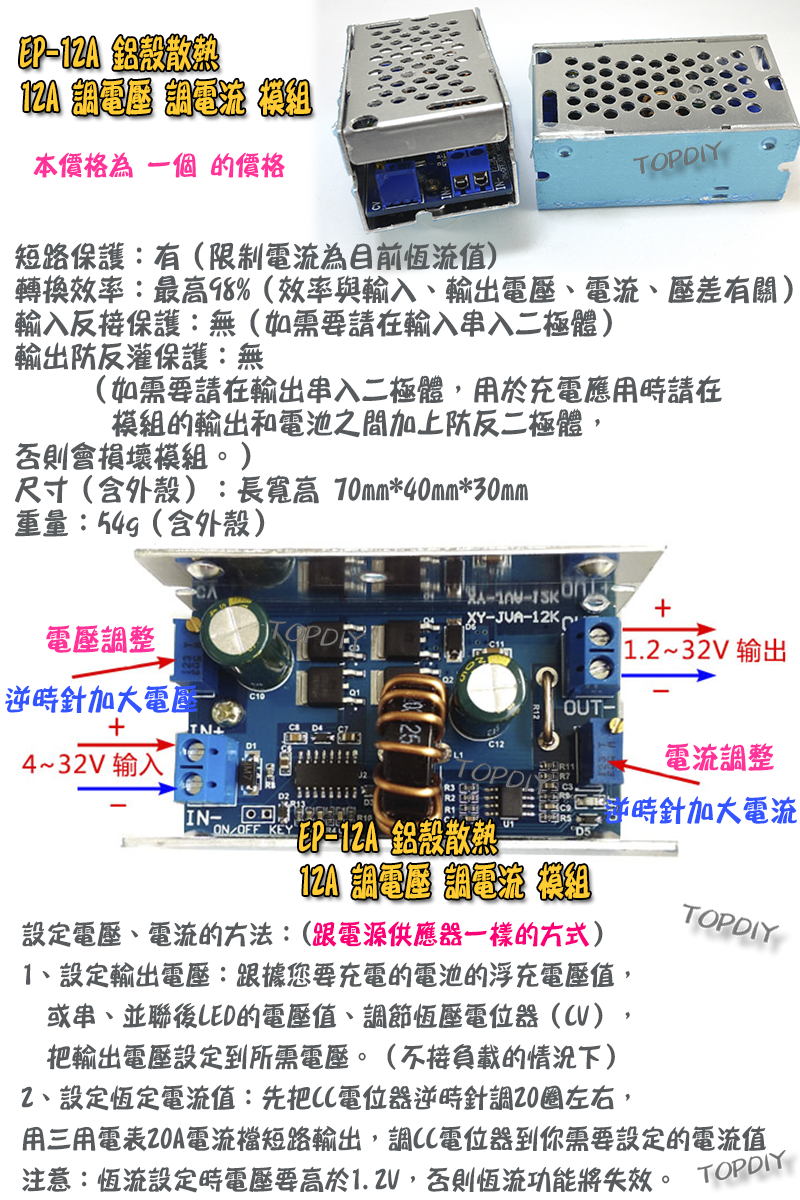

設定電壓方式：
• 根據欲充電的電池浮充電壓值，或串聯後 LED 的電壓值，調節恆壓電位器（CV）
• 將輸出電壓設定到所需電壓（不接負載的情況下）
設定恆定電流值：
• 先將 CC 電位器逆時針調 20 圈左右
• 用三用電表 20A 電流檔短路輸出，調 CC 電位器到你需要設定的電流值
• 注意：恆流設定時電壓需高於 1.2V，否則恆流功能將失效
注意事項
• 模組的輸入地和輸出地不建議連接在一起，這樣會造成模組電流取樣電阻微分路
• 出廠時預設輸出電壓在 16V 左右，若有客戶誤會輸出電壓不能調節，請逆時針旋轉電壓 20 圈以上
• 長時間自然散熱 6A 以內，溫度不超過 60 度，環境溫度較高時請降額使用
• 無輸入反接保護，如需要請在輸入串入二極體
• 無輸出防反灌保護，如需要請在輸出串入二極體
