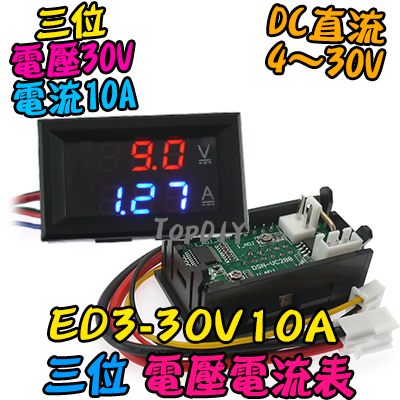

【TopDIY】ED3-30V10A 雙顯示 電壓電流表 數位 DC直流 電壓表 電流表 LED顯示 鋰電
NT$ 61
ED3-30V10A 雙顯示數位電壓電流表，紅藍LED清晰顯示，DC 4-30V供電，電壓測量0-100V，電流測量0-10A，精度±0.1%，適用鋰電池監測、電源測試等多種場合。
DESCRIPTION
商品特色
• 雙色LED顯示：電壓紅色顯示，電流藍色顯示，清晰易讀
• 三位數精密測量：電壓電流雙三位數字顯示，測量精度±0.1%
• 寬範圍測量：電壓測量範圍DC 0V-100V，電流測量範圍0-10A
• 低功耗設計：工作電流小於20mA，刷新速度約300ms一次
• 體積小巧：外形尺寸48×29×22mm，安裝便利
• 寬溫工作：工作溫度範圍-10°C至65°C，穩定可靠
規格說明
供電範圍DC 4V-30V（紅線不可超過30V）
電壓測量DC 0V-100V（黃線可量到100V）
電流測量0-10A
測量精度電壓±0.1%，電流±1%
顯示方式雙三位0.26"LED數碼管
工作電流小於20mA
刷新速度約300ms一次
外形尺寸48×29×22mm（長×寬×厚）
引線長度14cm
工作溫度-10°C ~ 65°C

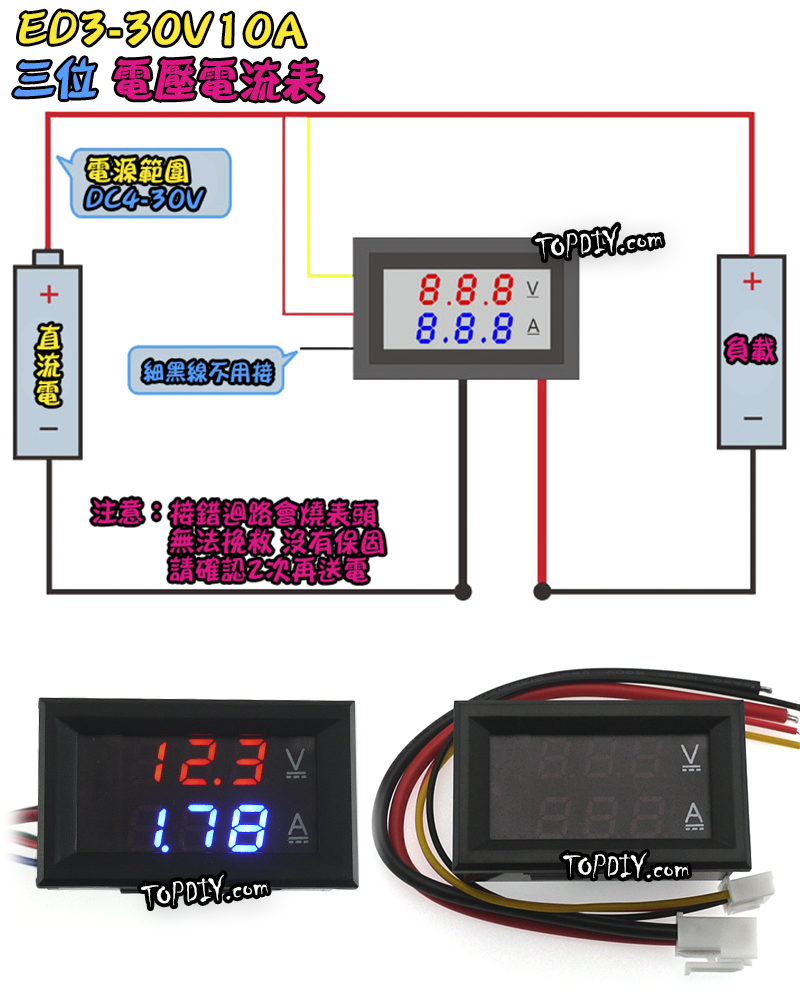

接線說明
• 電源供電：DC 4V-30V供電（請勿超過30V）
• 電壓測量：黃線和黑線連接待測電壓（可測至100V）
• 電流測量：紅黑線串聯接入電路中測量電流
• 注意事項：接線時需注意極性，短路過載會導致表頭損壞
重要提醒：請確認接線正確後再通電，避免因接線錯誤造成設備損壞
適用場景
• 鋰電池組電壓電流監測
• 直流電源輸出測試
• 太陽能充電系統監控
• 電子設備功耗測量
• 實驗室電路測試
• DIY電子製作調試
