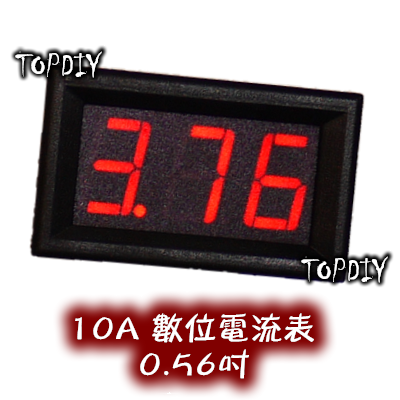

紅色【TopDIY】EC3-10A 電流表 含外殼 三位顯示 數位 DC直流 電流錶 LED顯示 鋰電
NT$ 125
TopDIY EC3-10A 數位電流表，0.56吋LED三位顯示，可測量0-10A直流電流，供電範圍4V-30V。含外殼設計，提供紅色與藍色顯示選擇，適合電子DIY、電路測試等應用場景。
DESCRIPTION
商品特色
• 0.56吋大尺寸LED數位顯示，清晰易讀
• 三位數顯示格式，測量精度高達±2%
• 含外殼設計，提供完整保護與美觀外型
• 提供紅色與藍色LED顯示選擇
• 寬電壓供電範圍4V-30V，適用性廣
• 重量僅23克，輕巧便攜
規格說明
測量範圍DC 0.00-9.99A
供電電壓DC 4V-30V
顯示器0.56吋三位LED數位顯示
外殼尺寸48mm×29mm×21mm
安裝尺寸45.5mm×26.5mm
測量精度±2%
刷新速度約500ms/次
重量23克
適用場景
• 電子DIY專案電流監控
• 電路測試與除錯應用
• 電池充放電監測
• 電源供應器測試
• 教學實驗與研究用途
接線方式
方式一：直接取電（電源為30V以下可適用）
• 將電流表串接在待測電路中
• 紅線接正極，黑線接負極
方式二：隔離取電（系統電源大於30V以上時使用）
• 電流表另外提供DC 4-30V供電
• 測量迴路與供電迴路分離
注意事項
• 請注意正負極性，避免接線錯誤
• 電流表需要有電路基礎才能完成接線
• 接線錯誤可能造成燒毀，出貨前皆經測試
• 環境溫度變化可能影響測量精度
• 如需校準可調整電路板上的R7電阻
