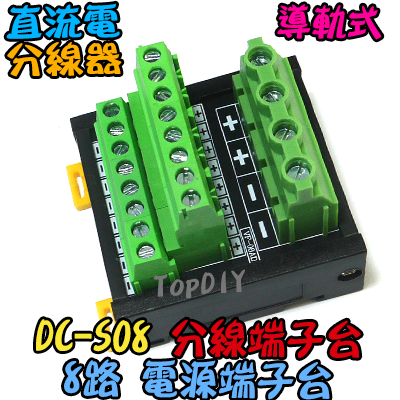

8路【TopDIY】DC-S08 電源 端子台 分線器 機箱 控制盤 配線 電源線 DC 直流 配線盤 分接器
NT$ 205
TopDIY DC-S08 8路直流電源端子台分線器，具備2組輸入、8組輸出端子，支援DC240V/30A大電流，採用導軌式安裝設計，適用22-12AWG線徑，專業配線盤解決方案，讓電源分配更簡潔高效。
請先選擇規格
DESCRIPTION
商品特色
• 8路輸出設計：2組輸入端子可分接至8組輸出端子，有效解決電源分配需求
• 高耐壓耐流：支援DC240V電壓，總電流30A，每路6A，滿足大部分直流電源應用
• 導軌式安裝：標準35mm DIN導軌安裝方式，適合機櫃內專業配線
• 綠色端子設計：採用綠色螺絲端子，接線清晰易辨識，正負極標示明確
• 螺絲固定式：穩固的螺絲接線方式，適合長期使用不鬆脫
• 緊湊型設計：體積小巧，有效節省配電箱內部空間

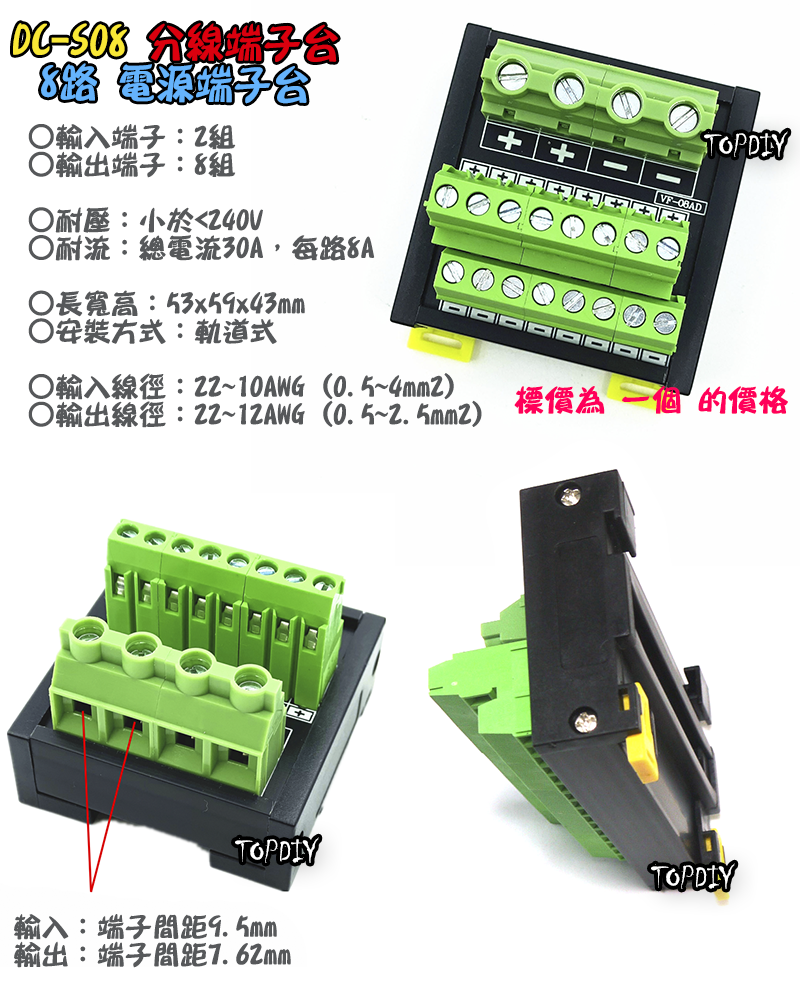

規格說明
型號DC-S08
輸入端子2組
輸出端子8組
耐壓小於DC240V
耐流總電流30A，每路6A
尺寸43×64×43mm
安裝方式導軌式
輸入線徑22-10AWG (0.5-4mm²)
輸出線徑22-12AWG (0.5-2.5mm²)
端子間距輸入9.5mm，輸出7.62mm
適用場景
• 直流電源系統配電盤：適合LED照明、監控設備等直流電源分配
• 工業控制櫃配線：機械設備、自動化系統的電源分接應用
• 電子設備機箱：各類電子產品內部電源分配使用
• DIY電子專案：適合電子愛好者進行電路實驗與製作
• 太陽能發電系統：直流電源匯流與分配應用
使用說明

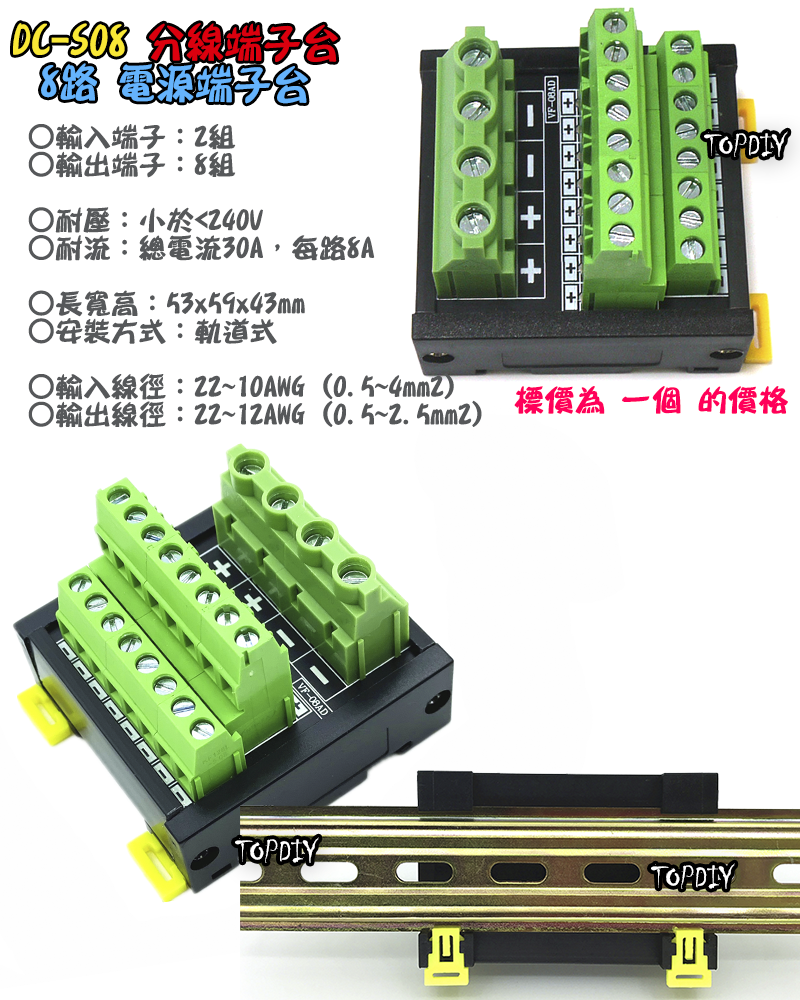

• 安裝：將端子台卡入標準35mm DIN導軌，確認固定牢靠
• 接線：將電源正負極分別接入輸入端子的「+」「-」位置
• 分配：各輸出端子對應連接至所需供電的設備
• 檢查：接線完成後檢查極性正確，螺絲緊固無鬆動
• 注意：請勿超過額定電壓電流規格，確保使用環境乾燥通風
