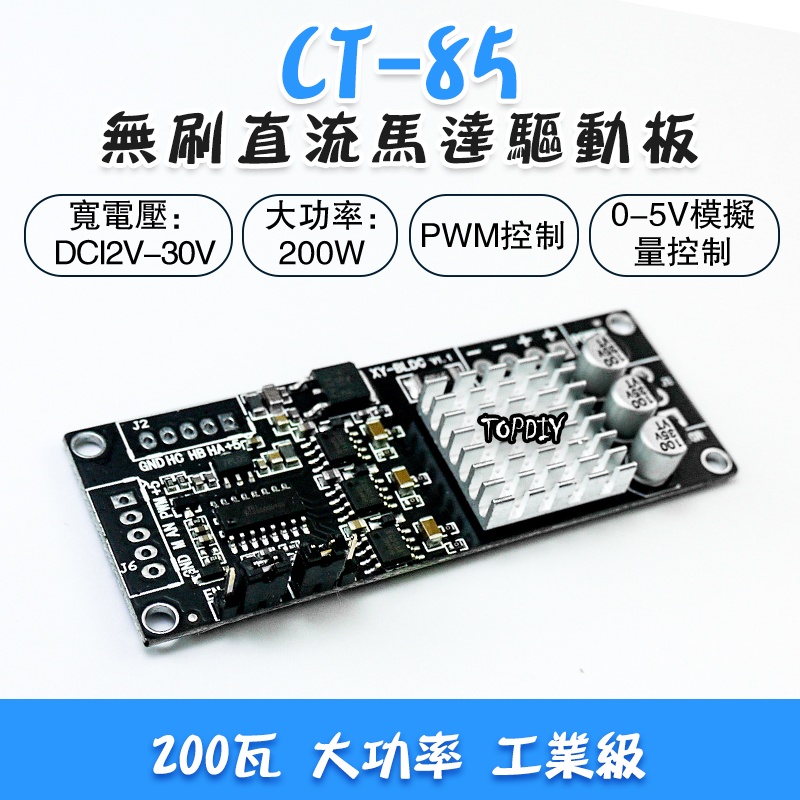

200瓦 直流無刷【TopDIY】CT-85 無刷馬達 驅動板 模組 控制板 三相直流 霍爾 電機 控制器
NT$ 259
專業級200瓦直流無刷馬達驅動板，支援12-30V寬電壓輸入，具備PWM調速、正反轉控制、過流保護等完整功能。適用於工業自動化、機器人驅動、精密設備等應用場景。
DESCRIPTION
商品特色
• 高功率輸出：最大功率200W，額定2A/峰值10A電流
• 寬電壓範圍：支援DC12V-30V電源輸入
• PWM調速控制：支援0-5V模擬量調速與PWM信號控制
• 完整保護功能：內建過流保護、正反轉控制
• 工業級設計：適用於120度電角的三相無刷霍爾電機

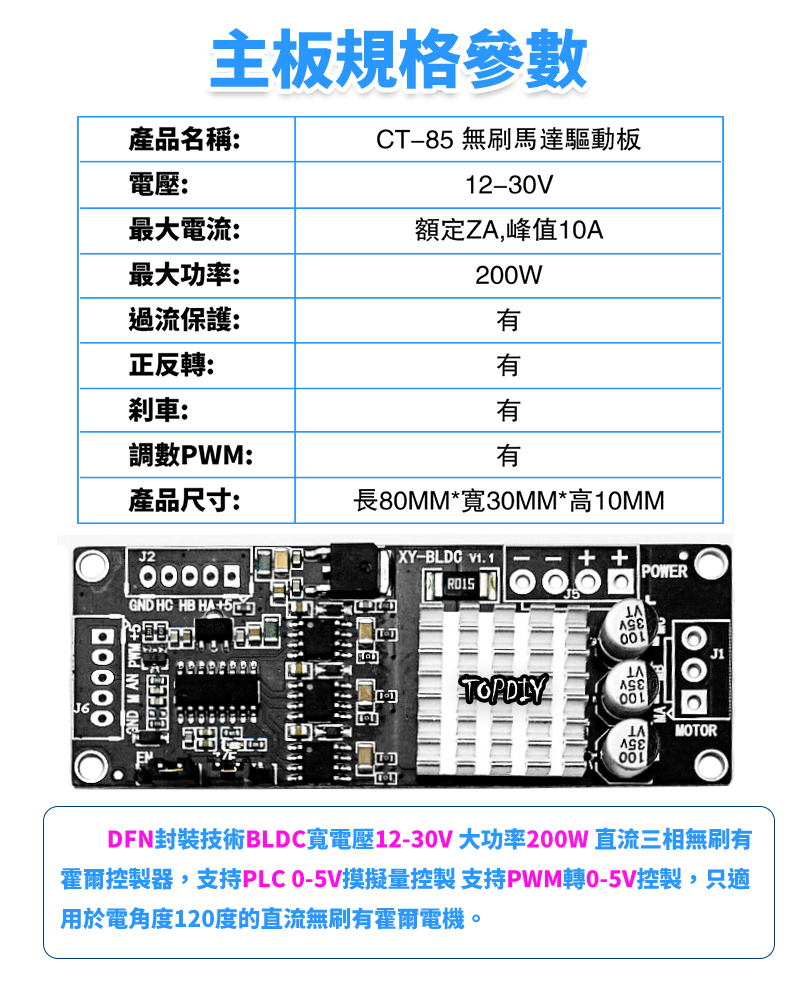

規格說明
產品型號CT-85 無刷馬達驅動板
工作電壓DC 12-30V
最大功率200W
最大電流額定2A，峰值10A
控制方式PWM調速、0-5V模擬量控制
產品尺寸80mm × 30mm × 10mm
保護功能過流保護、正反轉、煞車功能
適用場景
• 工業自動化設備驅動控制
• 機器人關節馬達控制系統
• 精密機械設備動力控制
• DIY電子專案與實驗開發
• 需要精確調速的直流無刷馬達應用

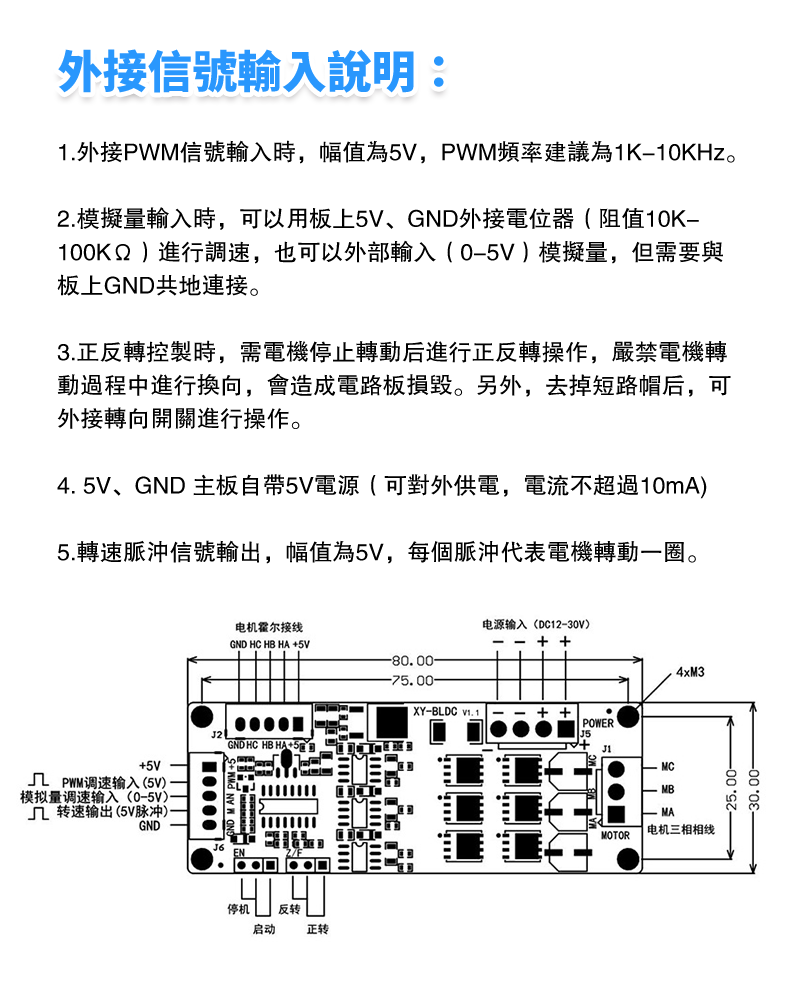

使用說明
• PWM信號輸入：幅值5V，建議頻率1K-10KHz
• 模擬量調速：可使用0-5V電壓或10KΩ-100KΩ電位器調速
• 正反轉控制：需在電機停止轉動後進行正反轉操作
• 轉速脈衝輸出：幅值5V，每個脈衝代表電機轉動一圈
• 建議在使用功率超過100W或環境溫度超過30°C時加裝散熱片
