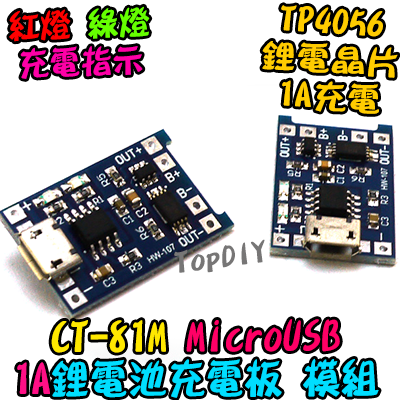

MicroUSB【TopDIY】CT-81M 18650 鋰電池 1A 充電板 TP4056 充電模組 保護板 充電器
NT$ 12
有現貨
專業級 CT-81M MicroUSB 鋰電池充電模組，採用 TP4056 充電晶片，支援 18650 電池 1A 線性充電，具備過充過放保護功能，紅綠雙色 LED 指示燈顯示充電狀態，體積小巧僅 26×17×10mm，適合 DIY 電子專案使用。
DESCRIPTION
商品特色
• 採用知名 TP4056 充電晶片，過邊電路簡潔，保護性能佳，充電精度高
• 完全機械自動化加工，全貼片零件製造，每個模組出貨前經過測試
• 支援單節鋰電或多節並聯鋰電充電，充電場可從 USB 取電
• 紅綠雙色 LED 指示燈：紅燈充電中，綠燈充滿
• MicroUSB 輸入介面，使用便利，不支援反接
規格說明
充電方式線性充電
充電電流1A
充電精度1.5%
輸入電壓4.5V~5.5V
充滿電壓4.2V
輸入接口MicroUSB
能否反接不能反接
商品尺寸26×17×10mm
重量1.6g

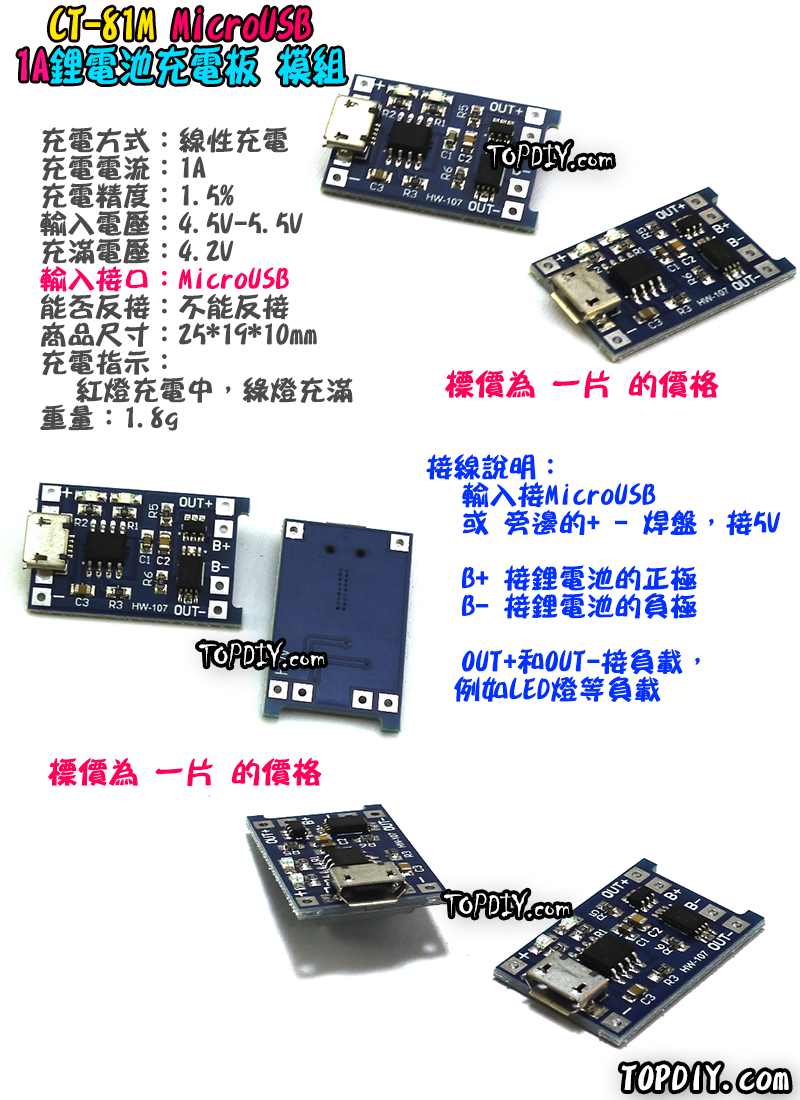

接線說明
• 輸入：接 MicroUSB 或旁邊的 +-焊盤，接 5V
• B+ 接鋰電池的正極
• B- 接鋰電池的負極
• OUT+ 和 OUT- 接負載，例如 LED 燈等負載

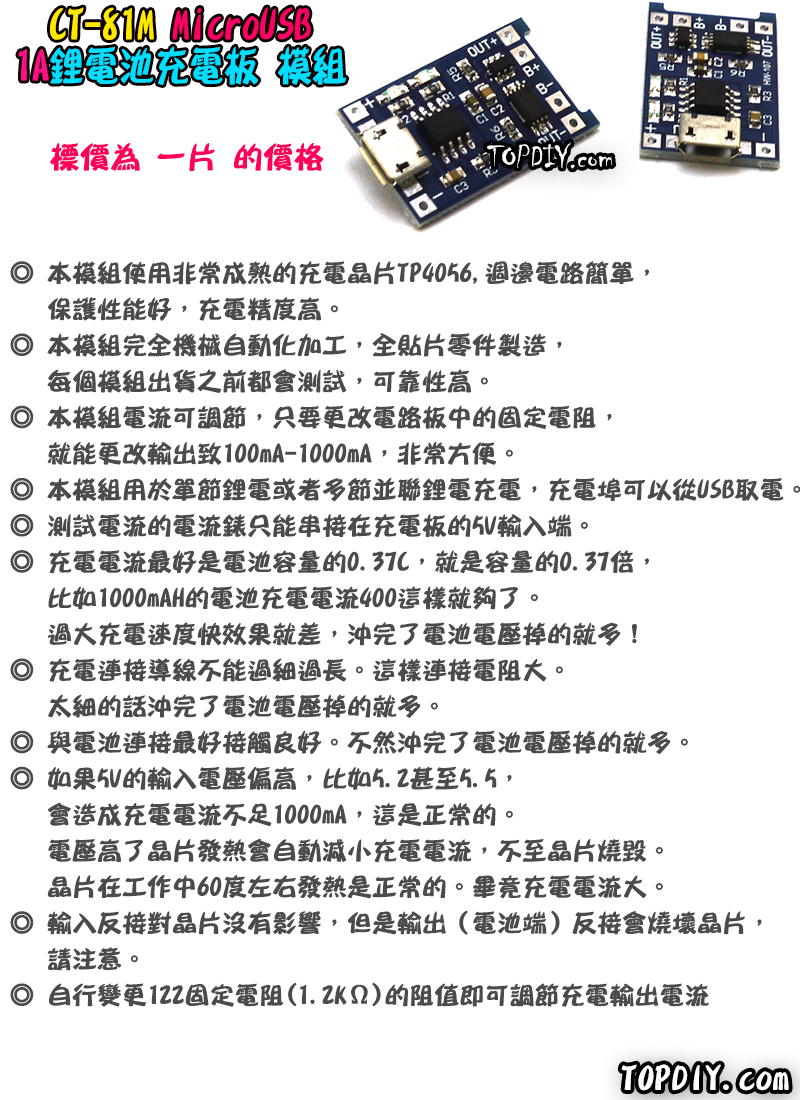

使用注意
• 充電電流建議為電池容量的 0.37C，即容量 0.37 倍
• 充電連接線不宜過長，避免影響電池電壓穩定
• 與電池連接建議接觸良好，避免影響電池電壓穩定
• 輸入反接對晶片沒有影響，但輸出（電池端）反接會燒壞晶片
• 可調節充電輸出電流，調整 1.2K 固定電阻的阻值即可
