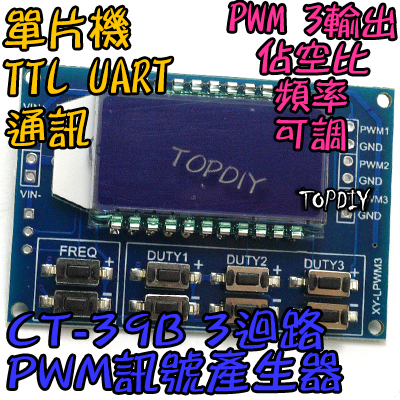

3迴路【TopDIY】CT-39B 數位 PWM 輸出 板 控制板 佔空比 頻率 可調 方波 馬達 LED 驅動 模組
NT$ 94
有現貨
CT-39B數位PWM訊號產生器，具備三迴路獨立輸出，支援1Hz~150KHz頻率調節、0~100%佔空比控制，內建LCD顯示螢幕，適用於馬達控制、LED驅動等各種PWM應用場景。
DESCRIPTION
商品特色
• 三迴路PWM獨立輸出，可分別設定不同頻率與佔空比參數
• LCD液晶顯示螢幕，即時顯示頻率與佔空比數值
• 支援TTL/UART通訊介面，可與單晶片進行資料交換
• 高精度頻率控制，可調範圍1Hz~150KHz
• 佔空比0~100%連續可調，精度約2%
• 設定參數自動儲存，斷電後重啟不會遺失

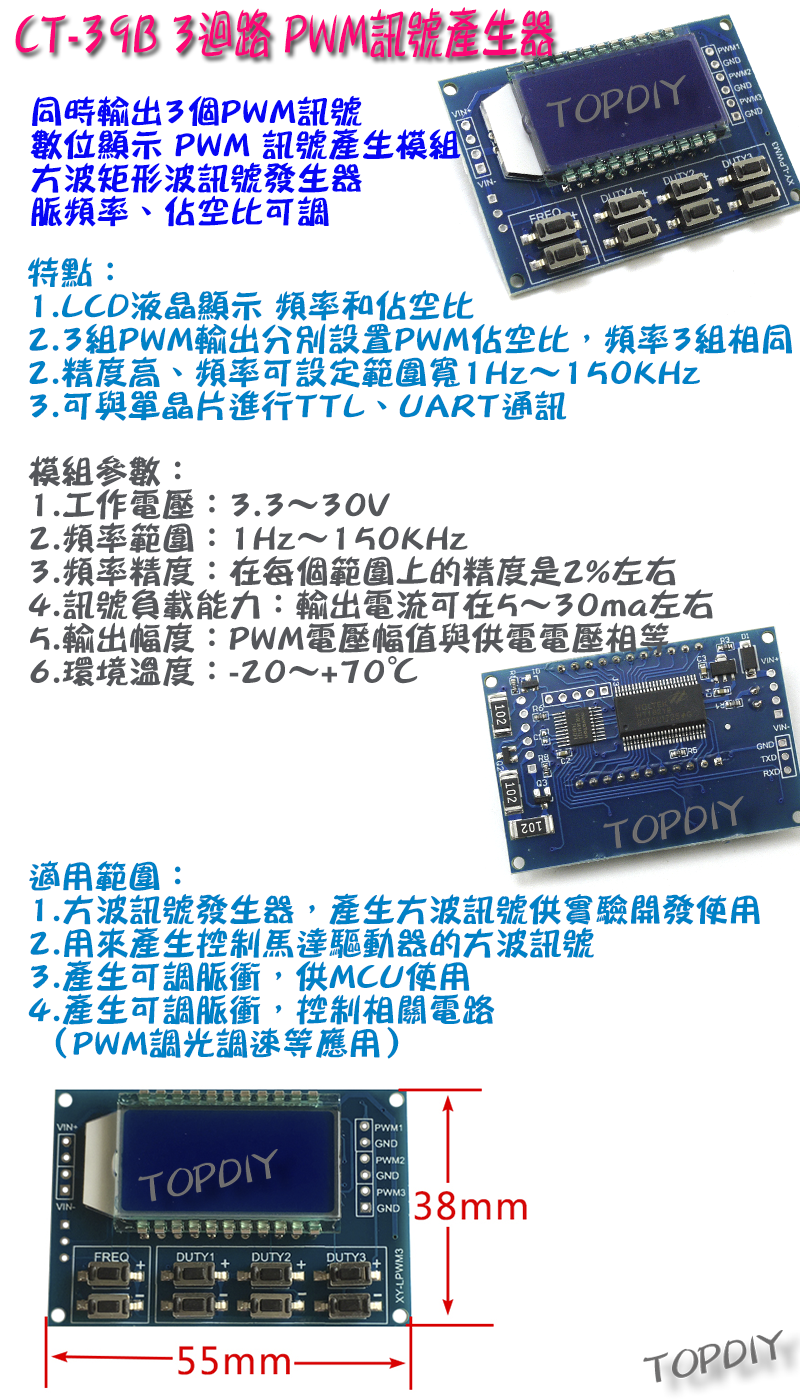

規格說明
工作電壓3.3V~30V
頻率範圍1Hz~150KHz
頻率精度約2%
輸出電流5~30mA
佔空比範圍0~100%
工作溫度-20°C~+70°C
產品尺寸55mm × 38mm
通訊介面TTL/UART (9600 bps)
適用場景
• 方波訊號產生器，適用於實驗開發測試
• 步進馬達或伺服馬達的PWM控制訊號產生
• LED燈具調光控制應用
• 可調脈衝訊號產生，供MCU或控制電路使用

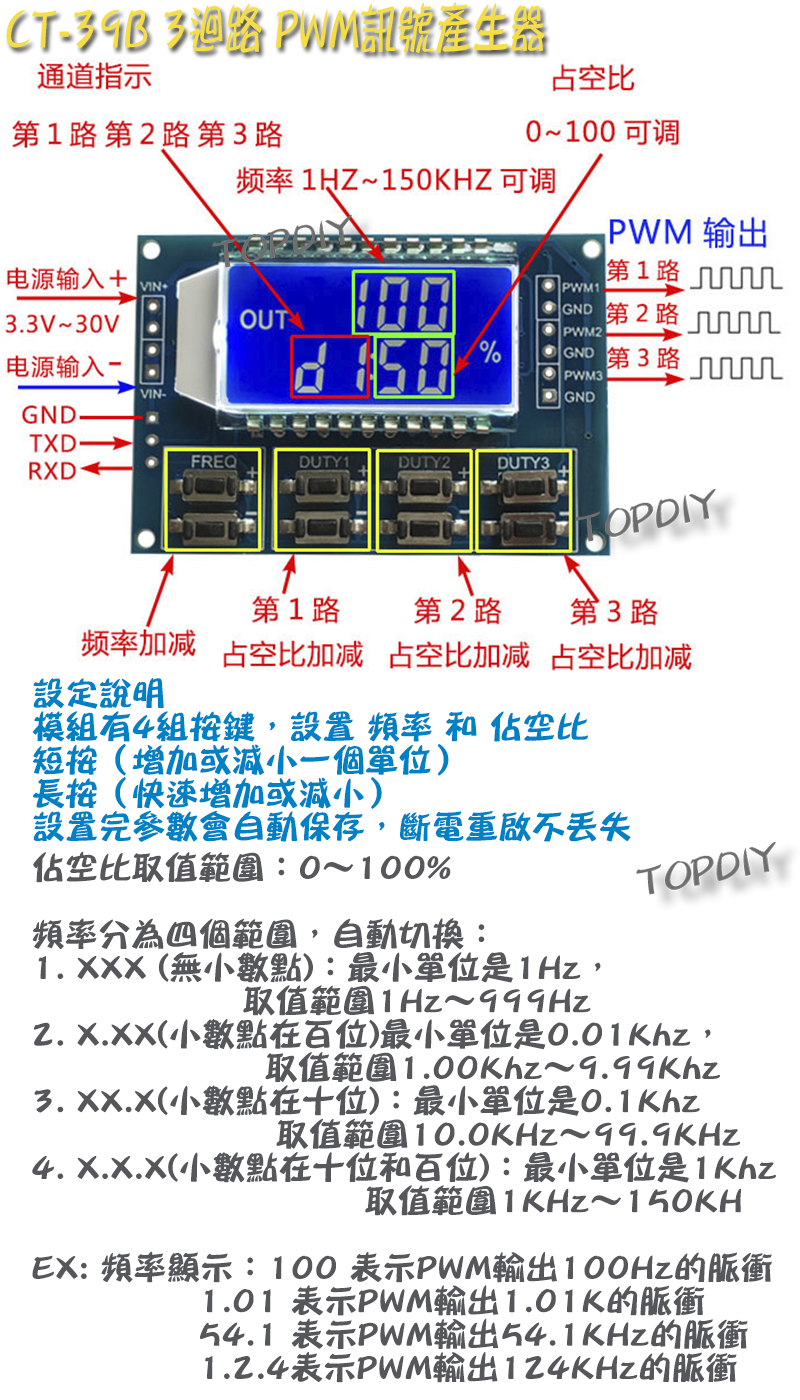

操作說明
• 使用4組按鍵進行頻率與佔空比調節
• 短按：單位數值增減，長按：快速增減

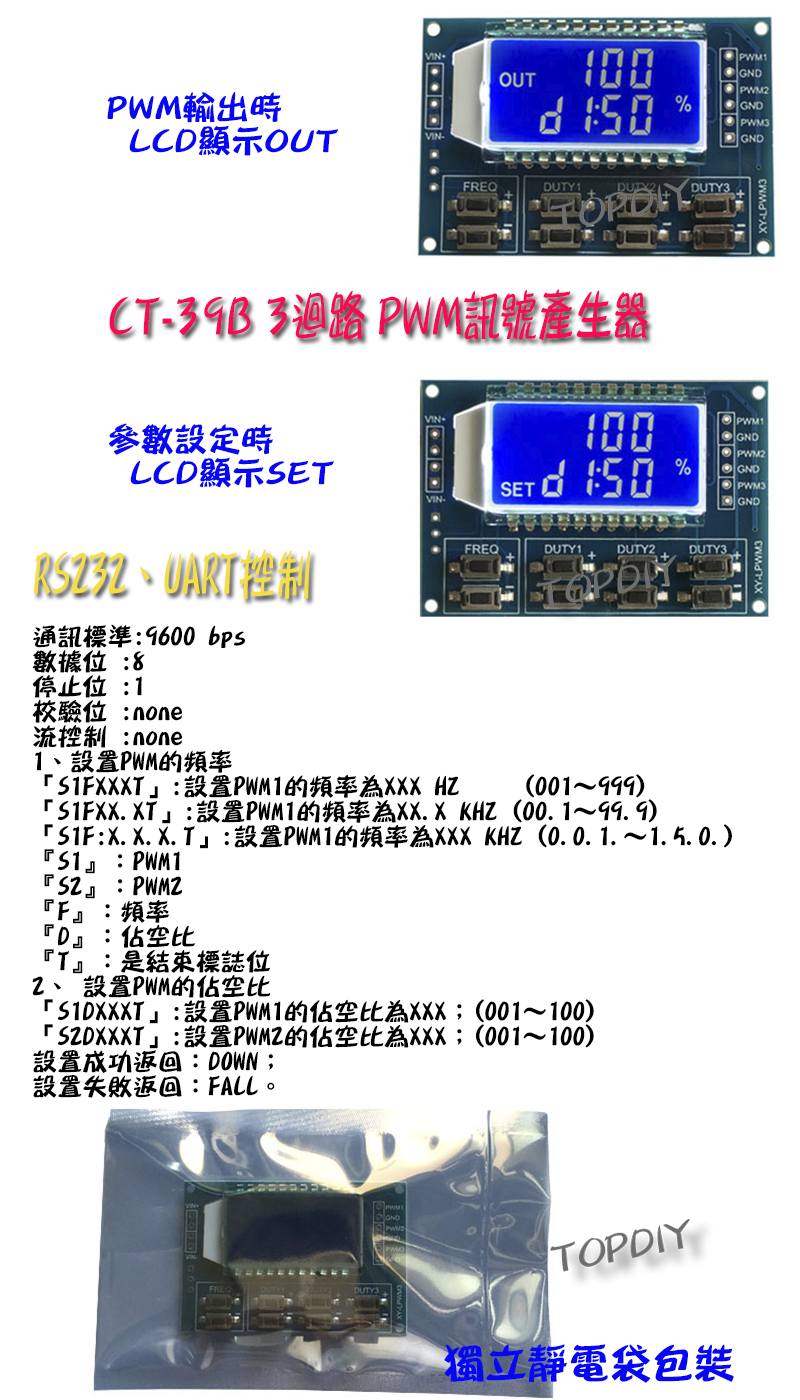

• 支援RS232/UART控制，通訊標準9600 bps
• 頻率設定格式：S1FXXXT (設定PWM1頻率)
• 佔空比設定格式：S1DXXXT (設定PWM1佔空比)
