電壓源【TopDIY】CT-32 0-10V 訊號產生器 信號 發生器 電壓源 恆壓源 信號源 控制器 訊號源 電壓
NT$ 488

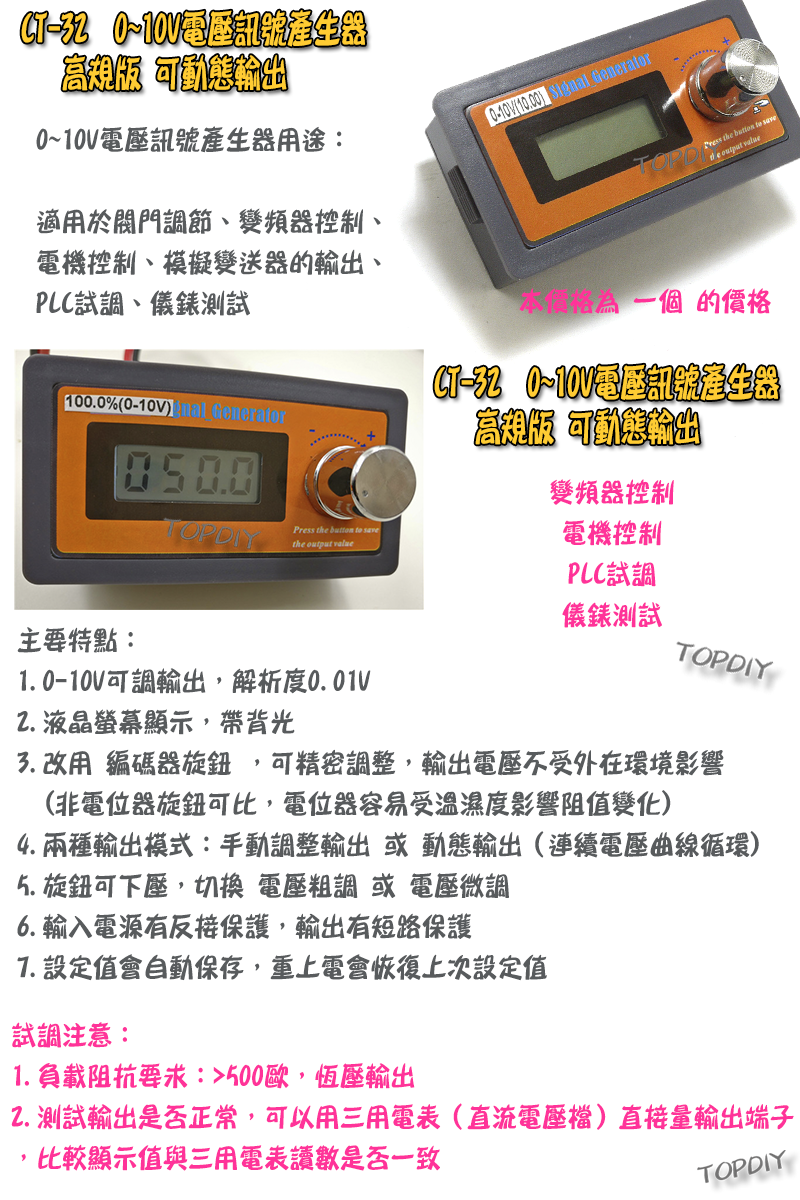

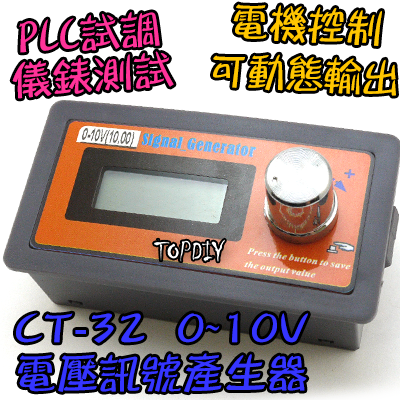

TopDIY CT-32 高精度0-10V電壓訊號產生器，具備LCD數位顯示、旋鈕調節功能，支援手動/自動輸出模式，適用於變頻器控制、PLC測試、儀錶檢測等工業應用，操作簡便且輸出穩定。
DESCRIPTION
商品特色
• LCD液晶螢幕顯示，帶背光功能，清晰易讀
• 高精度電壓輸出，解析度達0.01V，精度±0.02V
• 雙輸出模式：手動調整輸出或自動輸出（連續電壓曲線循環）
• 旋鈕可切換電壓粗調或電壓微調模式
• 具備輸入電源反接防護、輸出短路防護功能
• 設定值自動儲存，重新開機後恢復上次設定值
規格說明
輸入電壓DC 7V～26V
輸出電壓0～10.00V
解析度0.01V
精度±0.02V
輸出電流200mA（最大）
電壓粗調0.1V
電壓微調0.01V
尺寸80×42×24mm
開孔尺寸77×40mm
適用場景
• 閥門控制、變頻器控制應用
• 電機控制系統測試
• 溫度變送器輸出模擬
• PLC系統調試與檢測
• 儀錶測試與校準工作

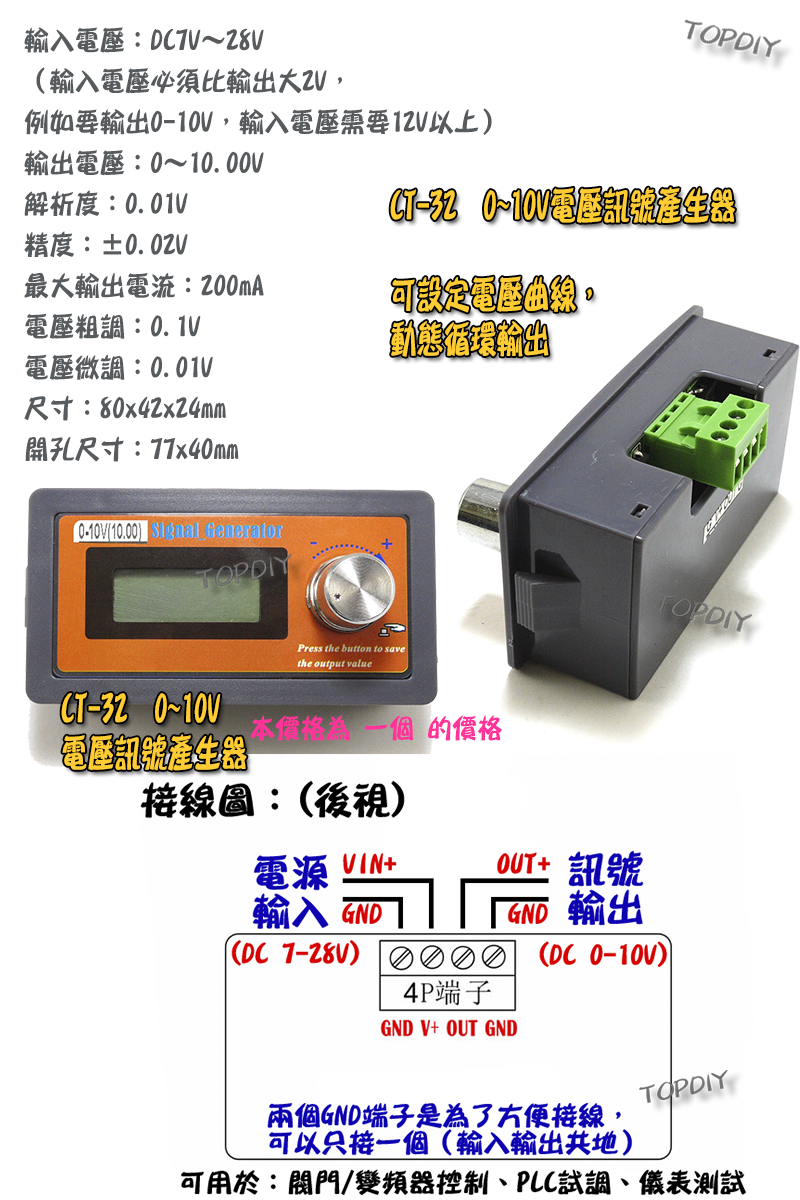

接線說明
採用4P端子接線方式：
• 電源輸入：VIN+、GND（DC 7-26V）
• 訊號輸出：OUT+、GND（DC 0-10V）
• 兩個GND端子為共地設計，可只接一個

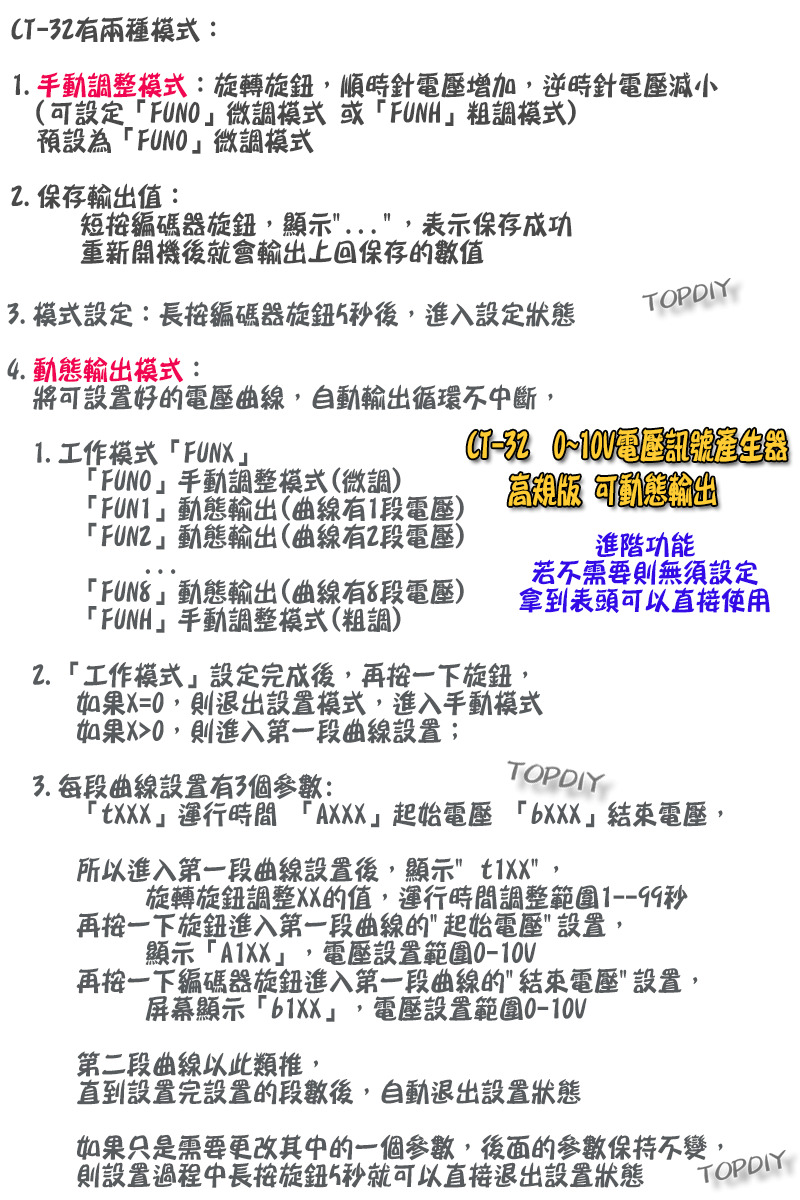

操作模式
• FUN0：手動調整模式（微調）
• FUN1：自動輸出（曲線有1段電壓）
• FUN2：自動輸出（曲線有2段電壓）
• FUNH：手動調整模式（粗調）

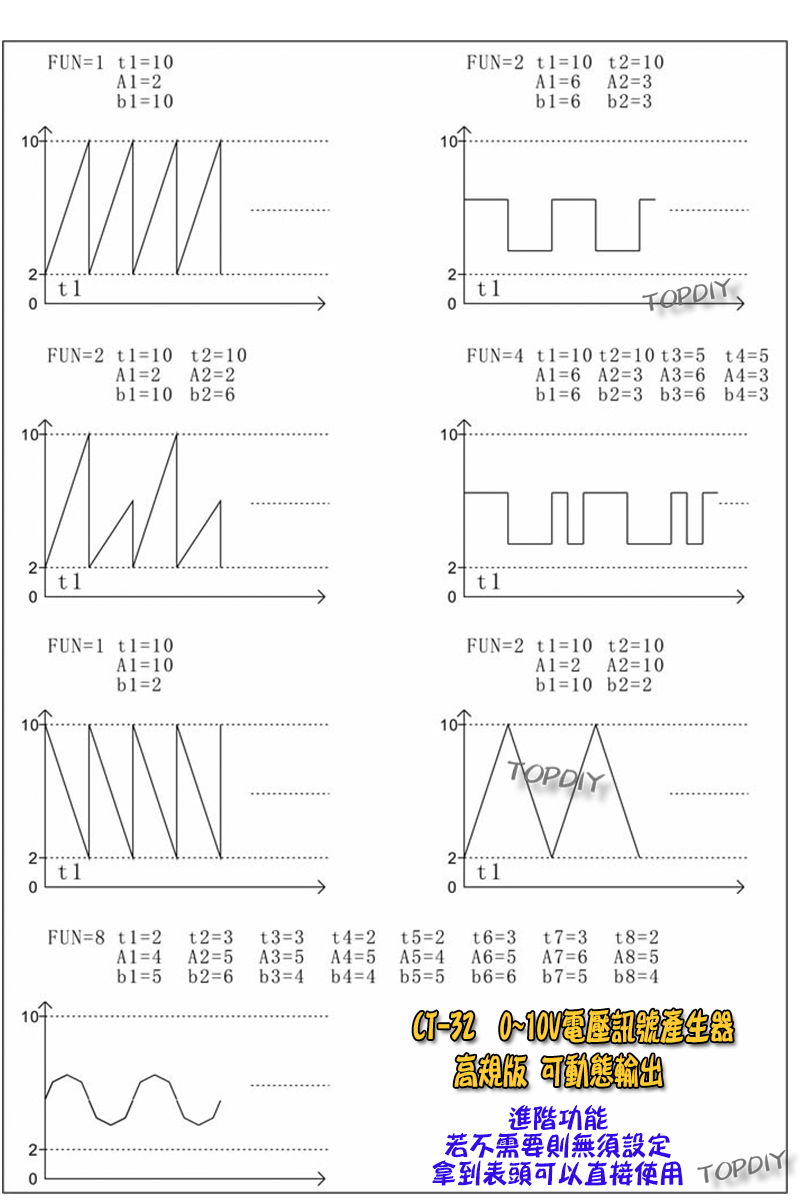

支援多種波形輸出：鋸齒波、方波、三角波、正弦波等
