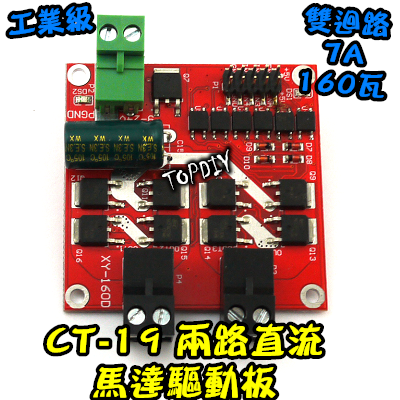

兩路控制【TopDIY】CT-19 直流馬達 驅動板 7A 160瓦 正反轉 PWM調速 馬達 電機 超越L298N
NT$ 294
有現貨

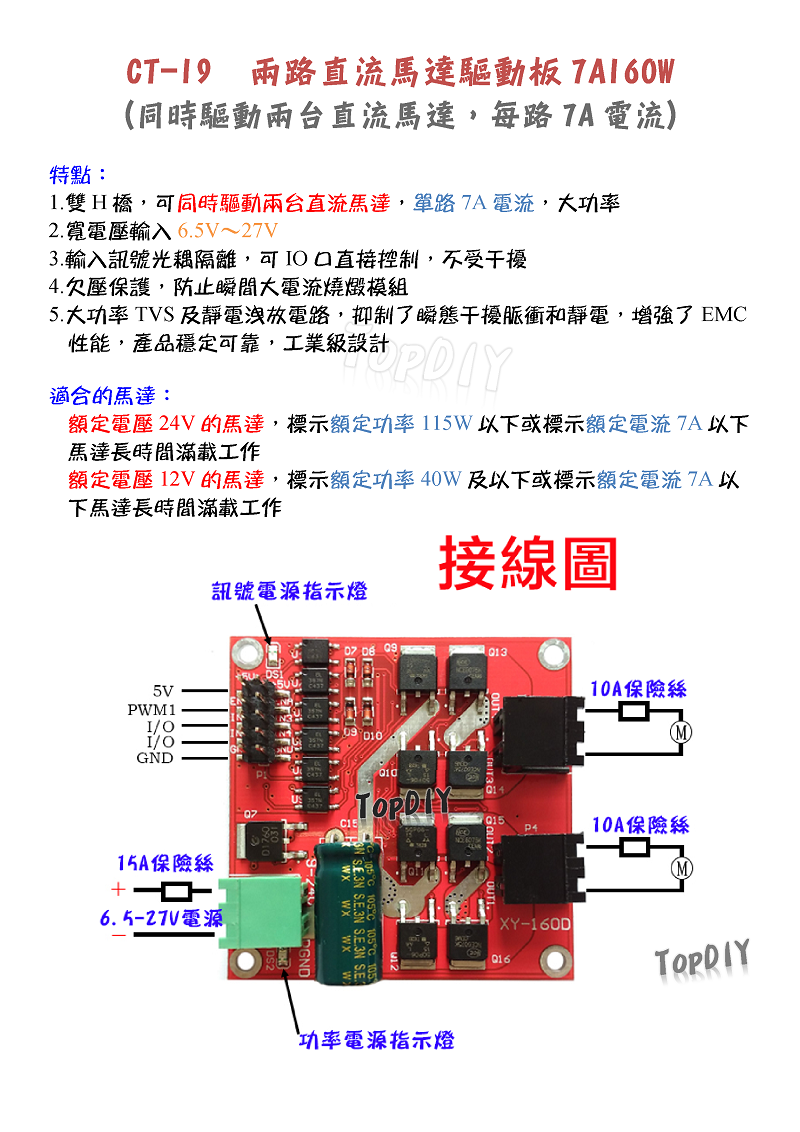

TopDIY CT-19 專業級雙路直流馬達驅動板，支援7A大電流160瓦輸出，具備PWM調速與正反轉控制功能。採用雙路獨立控制設計，內建過流保護與TVS靜電保護，適合各種直流馬達控制應用。
DESCRIPTION
商品特色
• 雙路獨立控制，可同時驅動兩台直流馬達，每路最大7A電流
• 寬電壓輸入設計，支援6.5V~27V電源供應
• 內建光耦隔離保護，提供IO口直接控制功能
• 具備過流保護機制，防止瞬間大電流燒毀模組
• 採用TVS及靜電消除電路，抑制瞬間電壓干擾
• 支援PWM調速控制，頻率範圍0-10KHz
規格說明
型號CT-19
輸出電流雙路7A（峰值電流50A）
額定功率160瓦
電源電壓DC 6.5V~27V
控制電壓DC 3V~6.5V
PWM頻率0-10KHz，最小脈寬10us
工作溫度-25°C~80°C
產品尺寸55×55×16mm
重量20g
適用場景
• 機器人馬達控制系統
• 自動化設備驅動控制
• Arduino、樹莓派等開發板專案
• 小型電動車輛控制
• 工業級直流馬達應用

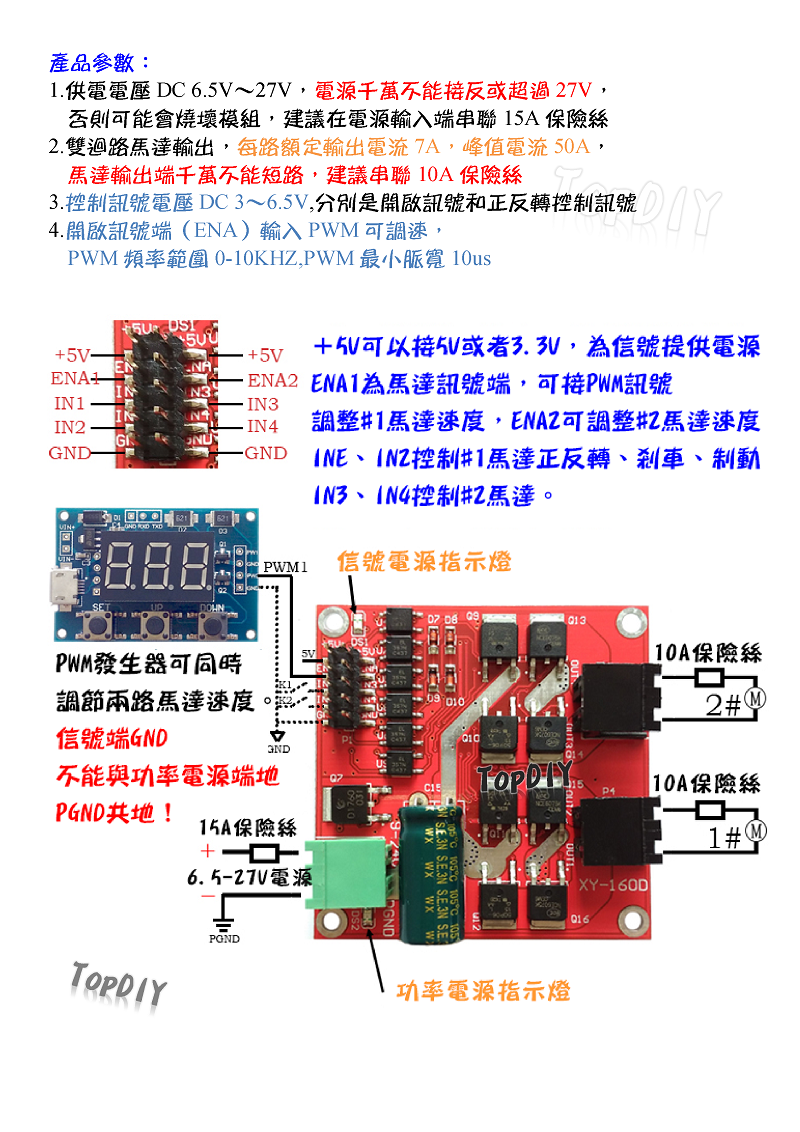

控制功能

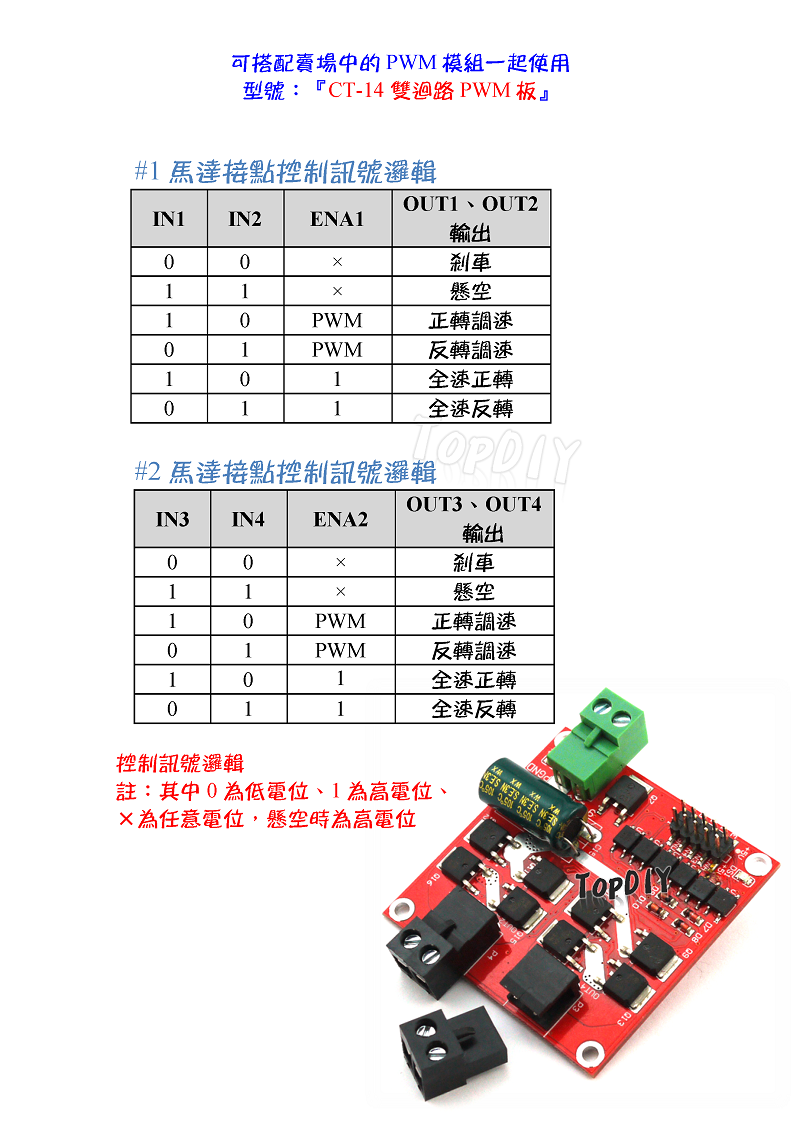

• 支援剎車、懸空、正轉調速、反轉調速等多種控制模式
• 可透過IN1、IN2控制第一路馬達方向
• 可透過IN3、IN4控制第二路馬達方向
• ENA1、ENA2端子提供PWM調速功能
• 內建LED指示燈顯示訊號與電源狀態

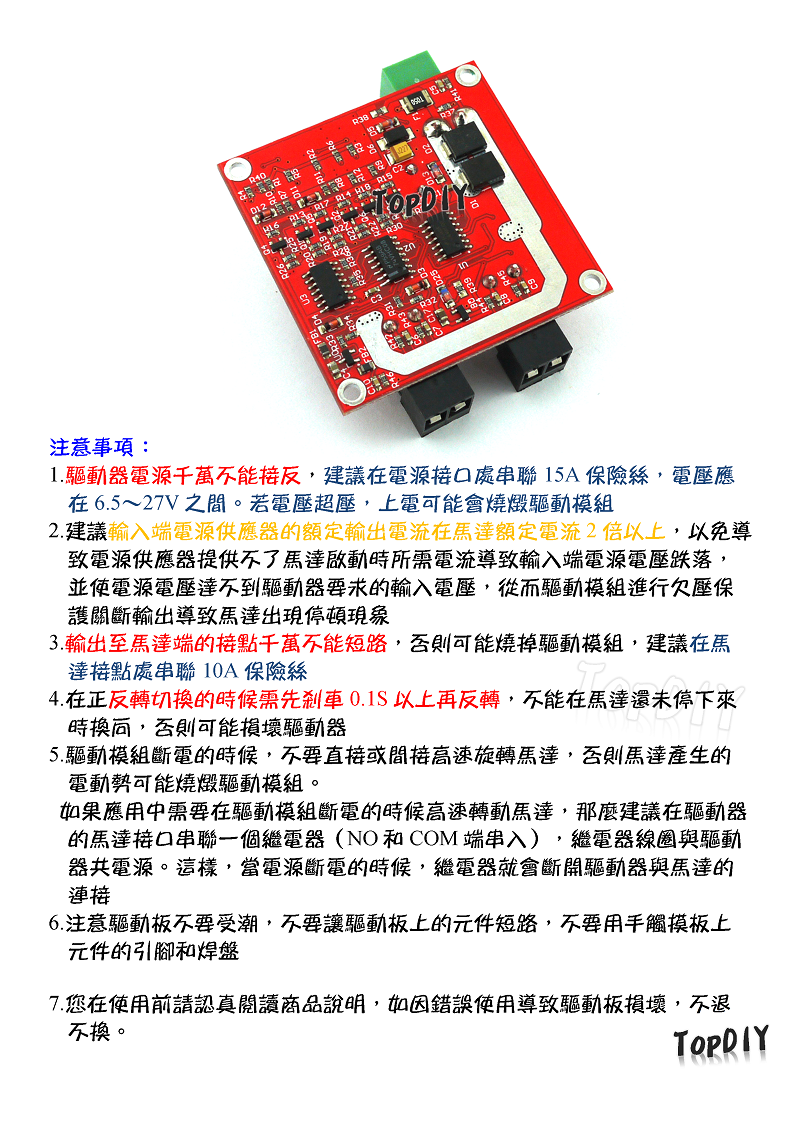

使用注意事項
• 建議在電源接口處串聯15A保險絲
• 馬達接點建議串聯10A保險絲
• 正反轉切換時需保持0.1秒以上間隔
• 驅動模組斷電時需避免直接或間接轉動馬達
• 驅動板不宜受潮，避免碰觸板上元件
