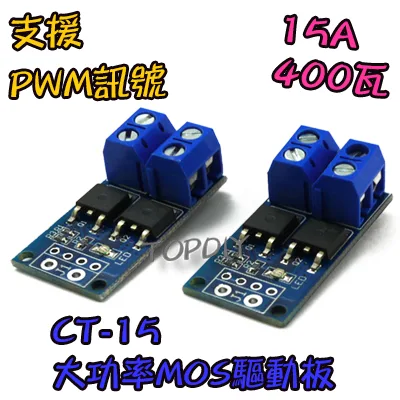

15A【TopDIY】CT-15 MOS 驅動板 模組 控制板 PWM 輸出 脈衝 頻率 MOSFET 可調 馬達驅動
NT$ 32
有現貨
CT-15大功率MOS驅動板，支援PWM脈衝控制，工作電壓DC 5V~36V，連續輸出電流15A，功率高達400W。採用雙MOSFET並聯設計，內阻更低效率更高，完美支援PWM訊號控制，適用於馬達、LED燈帶、水泵等大功率設備控制。
DESCRIPTION
商品特色
• 採用原裝進口雙MOSFET並聯有源驅動輸出，內阻更低，電流更大，功率更強勁
• 支援DC 5V~36V寬電壓範圍，完美支援PWM訊號控制
• 常溫下可推15A、400W，輕鬆實現大部分設備的控制需求
• 觸發信號源支援數位DC3.3V~20V高電位觸發，可接單晶片IO、PLC接點、直流電源等
• PWM頻率支援0~20KHZ寬頻範圍，應用更靈活
• 配備MOS管接通指示燈，工作狀態一目了然

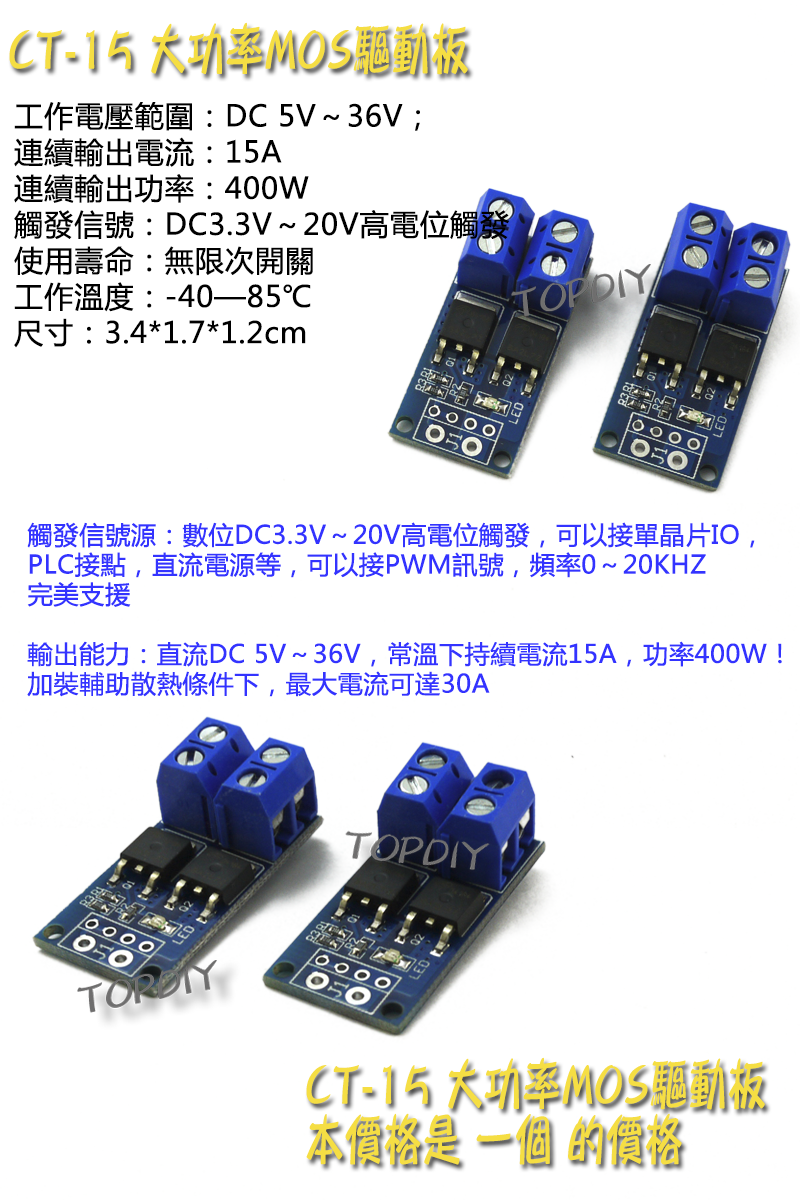

技術規格
工作電壓DC 5V ~ 36V
連續輸出電流15A
連續輸出功率400W
觸發信號DC3.3V ~ 20V高電位觸發
PWM頻率0 ~ 20KHZ
工作溫度-40℃ ~ 85℃
產品尺寸3.4 × 1.7 × 1.2 cm
使用壽命無限次開關
適用場景
• 大功率設備控制：馬達、燈泡、LED燈帶控制
• 微型水泵、電磁閥等設備驅動
• PWM調速控制：馬達轉速、燈光亮度調節
• 單晶片、PLC等控制系統的功率輸出擴展
• 自動化設備、機器人控制系統

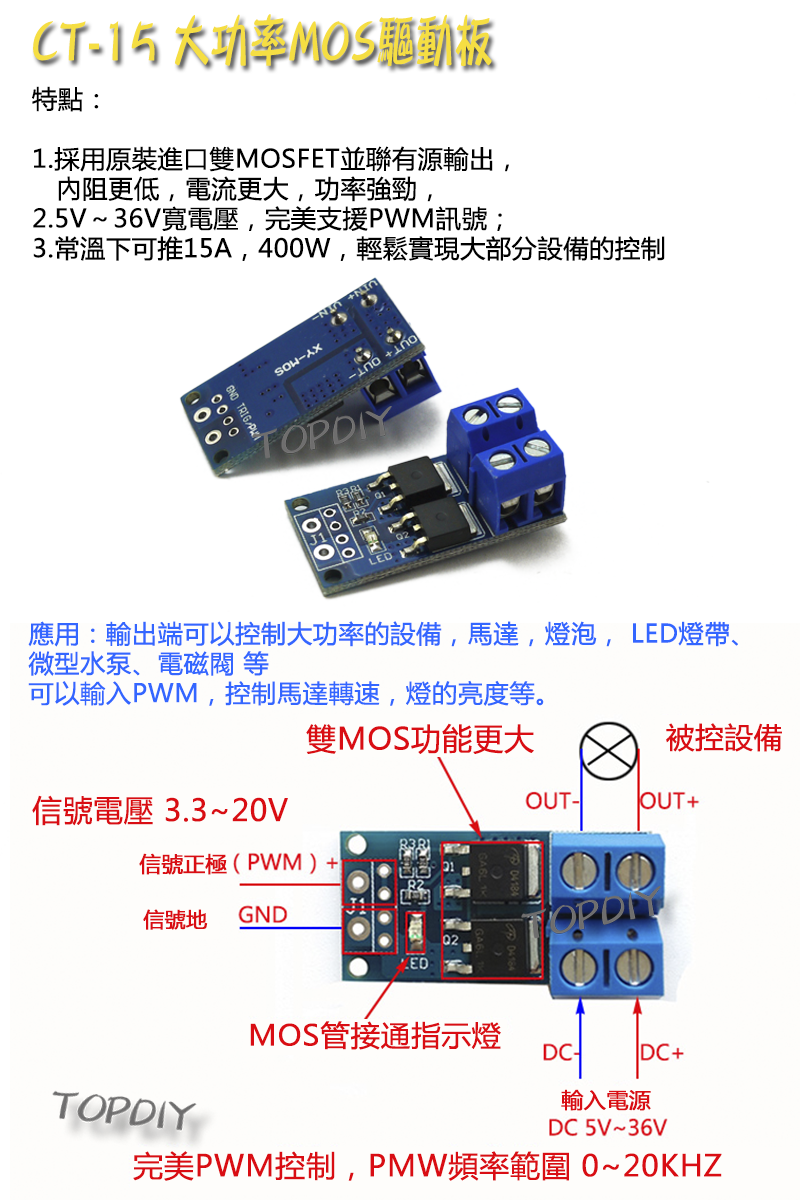

接線說明
• 信號電壓：3.3V~20V（PWM信號輸入）
• 信號正極：PWM信號正端
• 信號地：GND接地
• 輸入電源：DC 5V~36V（DC-負極、DC+正極）
• 輸出端：OUT-負極、OUT+正極連接被控設備
