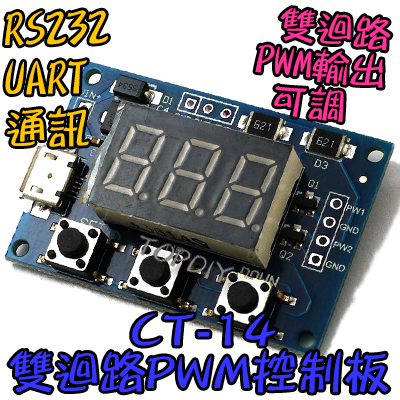

【TopDIY】CT-14 雙迴路PWM板 PWM 輸出 控制板 脈衝 頻率 佔空比 可調 方波矩形波 馬達驅動 模組
NT$ 94
專業雙迴路PWM訊號產生器，支援RS232/UART控制，頻率範圍1Hz-150KHz，佔空比0-100%可調，適用於馬達驅動、訊號測試等應用，具備3位數LED顯示及獨立雙通道輸出功能。
DESCRIPTION
商品特色
• 雙迴路獨立PWM輸出，可分別設置頻率及佔空比
• 支援RS232、UART通訊控制，方便整合應用
• 3位數LED顯示，即時顯示參數狀態
• 三個按鍵操作設計：SET設定鍵、UP向上鍵、DOWN向下鍵
• 寬電壓供電範圍5-30V，支援MicroUSB 5V供電
規格說明
工作電壓5-30V（可用MicroUSB 5V供電）
頻率範圍1Hz-150KHz（三檔範圍切換）
頻率精度約2%
佔空比0-100%可調
輸出電流約8-30mA
輸出幅度預設5Vp-p（可外接電源調整）
工作溫度-30°C至+70°C
通訊規格9600 bps，8數據位，1停止位
頻率檔位說明
• XXX檔（無小數點）：1Hz-999Hz，最小單位1Hz
• XX.X檔（小數點在十位）：0.1KHz-99.9KHz，最小單位0.1KHz
• X.X.X檔（三位都有小數點）：1KHz-150KHz，最小單位1KHz
適用場景
• 方波訊號發生器，用於實驗開發測試
• 步進馬達驅動訊號產生
• MCU脈衝訊號供應
• PWM調光調速等相關電路應用

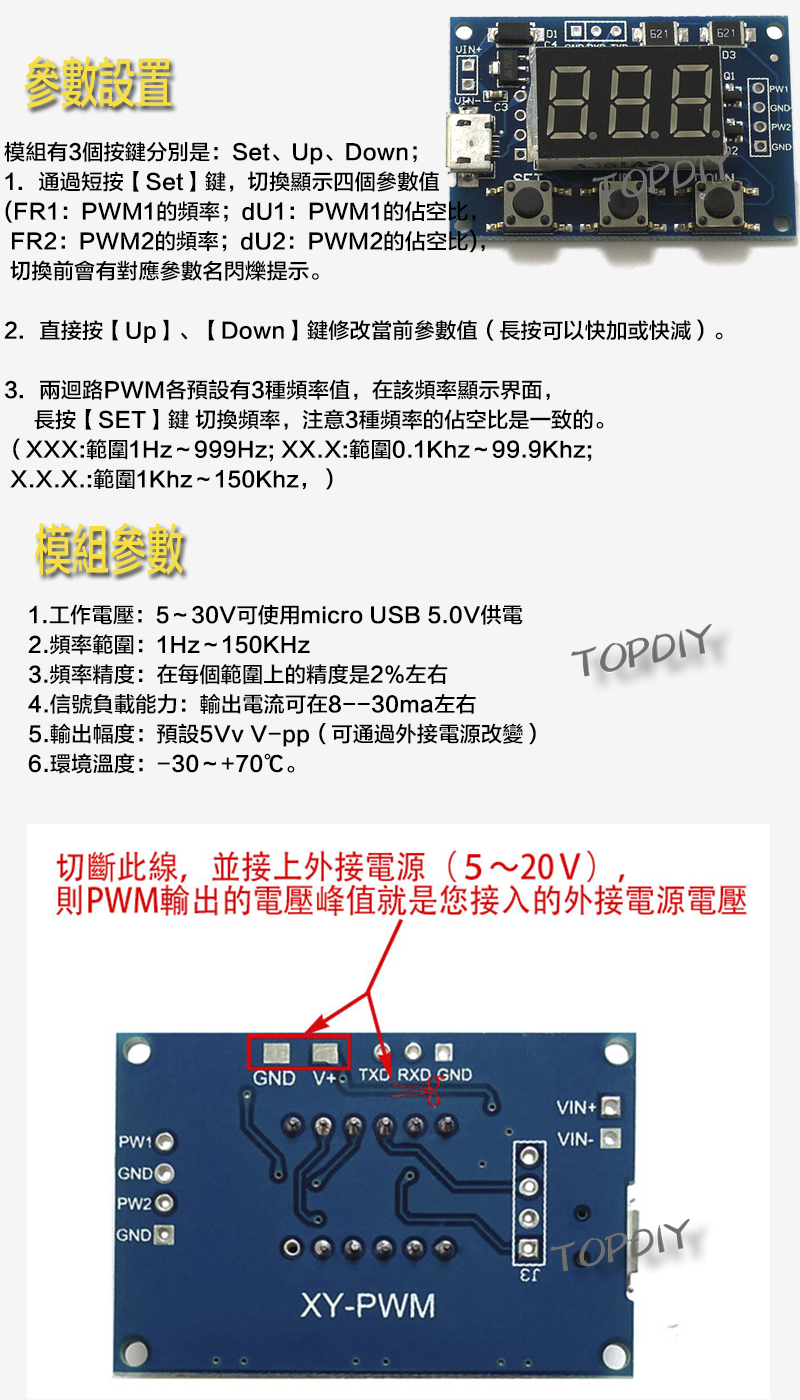

操作說明
• 按SET鍵切換顯示參數（FR1、dU1、FR2、dU2）
• 使用UP/DOWN鍵調整當前參數數值
• 長按SET鍵可切換頻率檔位
• 設定參數會自動儲存，斷電後重新載入
